АЦП в Tiny2313

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: АЦП в Tiny2313

Сообщение avr123.nm.ru » 29 ноя 2009, 13:57

Maycal писал(а):Скажите пожалуйста, EXT_INT0 это прерывание по фронту или ниспаду?


А там "прерывания в микроконтроллере AVR" - http://avr123.nm.ru/03.htm не написано ? А в даташите ? А в книгах на русском по Тини ?

Добавлено спустя 2 минуты 6 секунд:
Maycal писал(а): В чем же дело ?
В том, что учится программировать надо последовательно, а не с середины и местами.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: АЦП в Tiny2313

Сообщение Maycal » 29 ноя 2009, 14:04

Вообщем такой получился код:
Код: Выделить всёРазвернуть
/*****************************************************
This program was produced by the
CodeWizardAVR V2.04.4a Advanced
Automatic Program Generator
© Copyright 1998-2009 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com

Project :
Version :
Date    : 29.11.2009
Author  : NeVaDa
Company :
Comments:


Chip type               : ATtiny2313
AVR Core Clock frequency: 8,000000 MHz
Memory model            : Tiny
External RAM size       : 0
Data Stack size         : 32
*****************************************************/

#include <tiny2313.h>

// External Interrupt 0 service routine
interrupt [EXT_INT0] void ext_int0_isr(void)
{
PORTB.5=0;

}

// External Interrupt 1 service routine
interrupt [EXT_INT1] void ext_int1_isr(void)
{
PORTB.7=0;


}

// Declare your global variables here

void main(void)
{
PORTB.6 = 0;
// Declare your local variables here

// Crystal Oscillator division factor: 1
#pragma optsize-
CLKPR=0x80;
CLKPR=0x00;
#ifdef _OPTIMIZE_SIZE_
#pragma optsize+
#endif

// Input/Output Ports initialization
// Port A initialization
// Func2=In Func1=In Func0=In
// State2=T State1=T State0=T
PORTA=0x00;
DDRA=0x00;

// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0xFF;
DDRB=0xFF;

// Port D initialization
// Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x00;

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: 31,250 kHz
// Mode: Normal top=FFh
// OC0A output: Disconnected
// OC0B output: Disconnected
TCCR0A=0x00;
TCCR0B=0x04;
TCNT0=0x00;
OCR0A=0x00;
OCR0B=0x00;

// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: 31,250 kHz
// Mode: Normal top=FFFFh
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x04;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;

// External Interrupt(s) initialization
// INT0: On
// INT0 Mode: Rising Edge
// INT1: On
// INT1 Mode: Rising Edge
// Interrupt on any change on pins PCINT0-7: Off
GIMSK=0xC0;
MCUCR=0x0F;
EIFR=0xC0;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;

// Universal Serial Interface initialization
// Mode: Disabled
// Clock source: Register & Counter=no clk.
// USI Counter Overflow Interrupt: Off
USICR=0x00;

// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;

// Global enable interrupts
#asm("sei")

while (1)
      {
      // Place your code here

      };
}


А в эмуляторе VMLAB для эмитации сигнала вызывающего прерывания, прописано:
K0 PD2 VSS LATCHED
K1 PD3 VSS LATCHED

Соответственно, когда нажимаем на кнопку 0, должен вызываться обработчик прерываний

Код: Выделить всёРазвернуть
interrupt [EXT_INT0] void ext_int0_isr(void)
{
PORTB.5=0;
}

а когда кнопку 1 в эмуляторе -
Код: Выделить всёРазвернуть
interrupt [EXT_INT0] void ext_int0_isr(void)
{
PORTB.7=0;
}

И слудовательно, должны загораться светодиоды, т.к было вызвано перывание, включился обработчик и все должно выполняться.
А когда программа просто запущена (прерывание не действует), должен гореть светодиод
PORTB.6 = 0;

Но этого не происходит! При нажатие кнопок (эмуляции прерываний) ничгео не загорается, и без прерывания тоже не горит светодиод. В чем дело то?
Maycal

Сообщения: 25
Зарегистрирован: 28 ноя 2009, 23:18
Откуда: Подольск

Re: АЦП в Tiny2313

Сообщение avr123.nm.ru » 29 ноя 2009, 14:45

Вы прикладывайте архив с проектами.

VMLAB ATTiny2313 симулирует ????

PROTEUS да - http://proteus123.narod.ru
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: АЦП в Tiny2313

Сообщение Maycal » 29 ноя 2009, 14:54

Вот, помогите пожалуйста.
Вложения
first_robot.rar
Файлы проекта
(24.87 КиБ) Скачиваний: 11
Maycal

Сообщения: 25
Зарегистрирован: 28 ноя 2009, 23:18
Откуда: Подольск

Re: АЦП в Tiny2313

Сообщение avr123.nm.ru » 29 ноя 2009, 16:29

Как же вам помочь если вы читать не желаете !

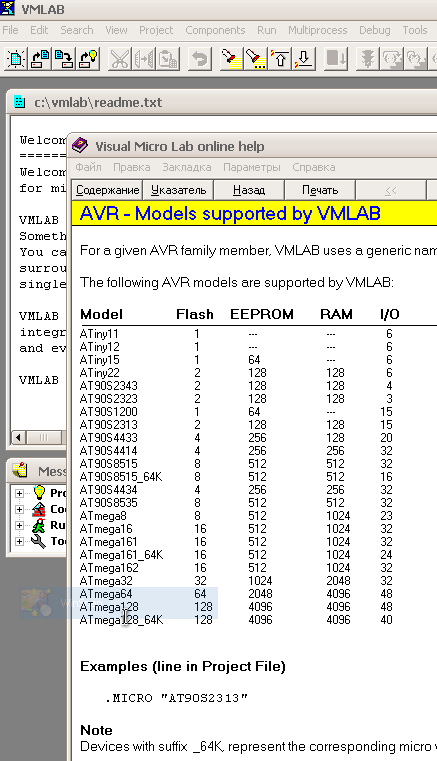

Вы видите Тини2313 ????????????? я нет. Про что выше вас и спрашивал.
Вложения
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: АЦП в Tiny2313

Сообщение Maycal » 29 ноя 2009, 16:51

Да, действительно там нет Tiny2313, но остальные простые задачи, например с миганием свтодиотов VMLAB эмулирует. И это почти сходиться с реалом при прошивании на МК. А вот эту задачу чего-то не хочет, видимо не эмулирует... т.к сложнее уже, прерывания все-таки не светодиоды.
Maycal

Сообщения: 25
Зарегистрирован: 28 ноя 2009, 23:18
Откуда: Подольск

Re: АЦП в Tiny2313

Сообщение yak-40 » 29 ноя 2009, 16:55

Рекомендую моделировать в Протеусе. Во всяком случае Tiny2313 там точно есть.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: АЦП в Tiny2313

Сообщение ALHIMIK » 29 ноя 2009, 17:21

или взять камушек по мощьней - мегу 16
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: АЦП в Tiny2313

Сообщение SSG » 29 ноя 2009, 22:00

Сконфигурируйте ножки-входы прерываний как входы с подтяжкой (буковка р, а не Т).
Кроме того, ножки порта В к которым подключены светодиоды сконфигурированы как входы (In), а надо как выходы (Out).
I live My life!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК
