Программирование МК MOTOROLA

Сообщение loid » 28 ноя 2009, 17:59

Товарищи, кому интересно, можите присоединиться в создании BDM программатора для микроконтроллеров фирмы MOTOROLA. Я пока на начальном этапе, но есть уже что показать. Собирал я его продолжительное время т.к. ждал детали. Материал брал вот от сюда. http://www.m5k8.net/en/hcs12/podex/ , за что спасибо avr123. Остановился на том, как подцепить МК к этому программатору. Прошу помощи в создании данного девайса. Все опыты и достижения буду выкладывать тут.
Вложения

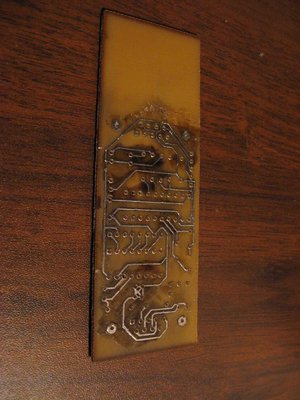

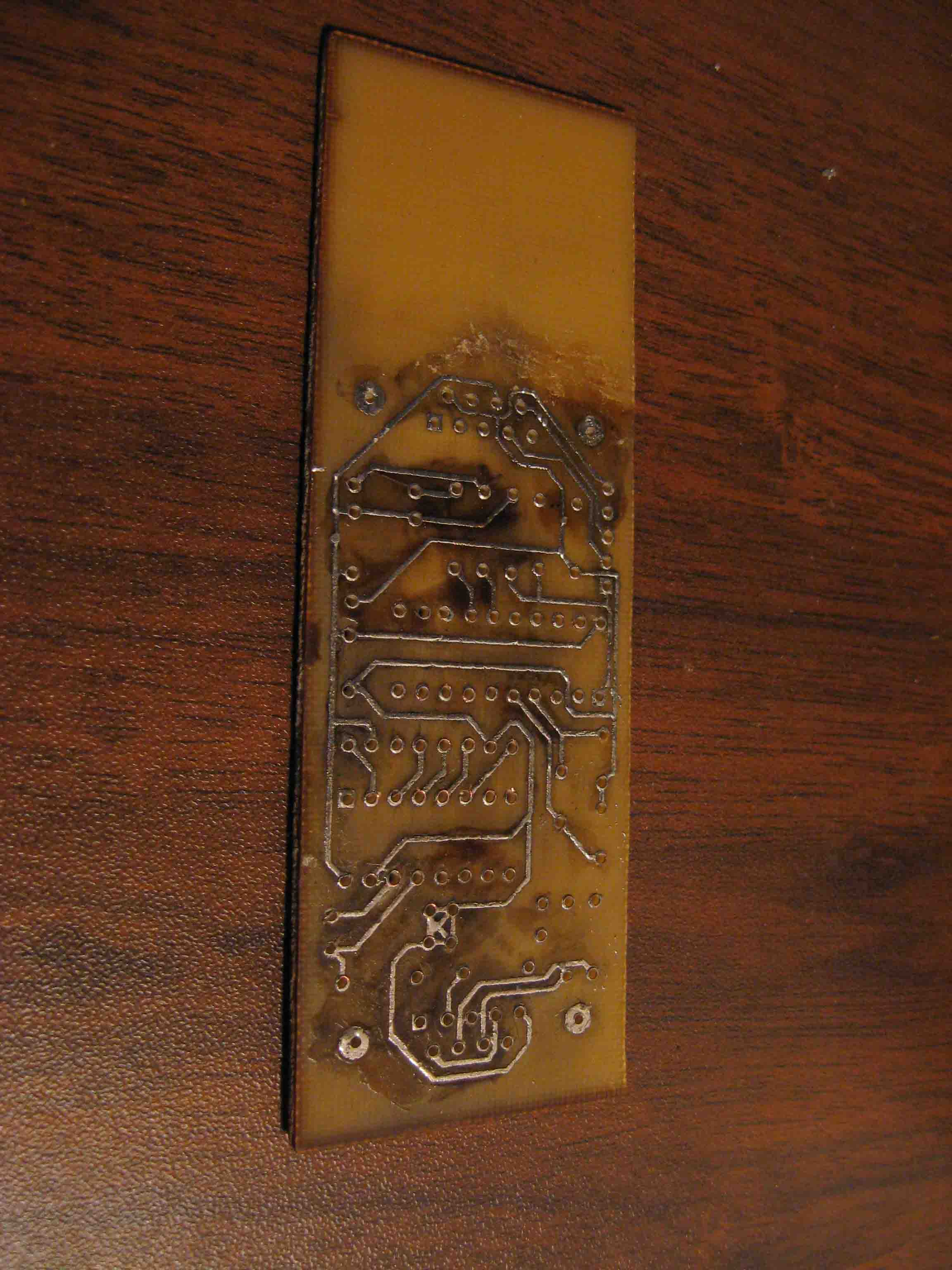

заготовка

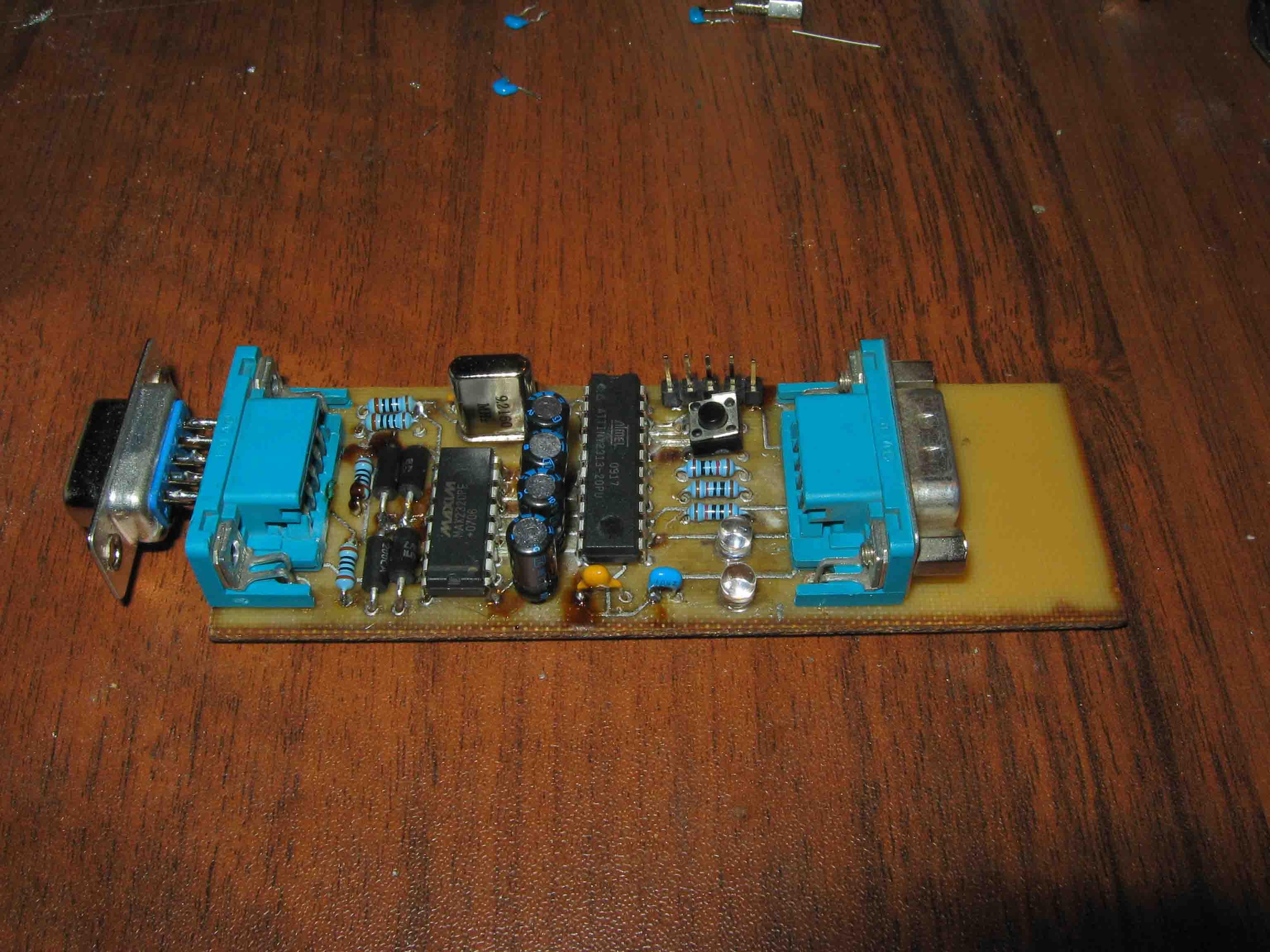

уже спаяный программатор
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Программирование МК MOTOROLA

Сообщение avr123.nm.ru » 28 ноя 2009, 18:29

Подскажи где MOTOROLA заказывал раз проверил место. Что-то в Москве они не находятся нифига :D
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Программирование МК MOTOROLA

Сообщение loid » 28 ноя 2009, 19:07

контроллеры я не заказывал, хочу использовать их со списаной техники. авр, а на сколько они лучше или хуже atmel? хорошо бы найти среду разрабоики для них. на сайте шарил, но что то не удалось скачать
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Программирование МК MOTOROLA

Сообщение avr123.nm.ru » 28 ноя 2009, 19:21

Да наверно они просто другие немного, ИМХО смысл применять их есть при наличии какойто интересной конструкции которую хочется сделать. Меня интересовал впрыск Мегасквирт - он на Мотороле.

А если свое что-то разрабатывать то я бы кончно применял то что легко покупаемо - в Москве AVR и PIC , а AVR и дешевы.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Программирование МК MOTOROLA

Сообщение loid » 30 ноя 2009, 04:34

Как показала практика и общение с создателем, этот программатор сделан не для семейства HC08. AVR навел меня не на тот путь. Чтож, будем искать другие пути для решения проблемы.
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Программирование МК MOTOROLA

Сообщение avr123.nm.ru » 30 ноя 2009, 10:20

ИМХО железо наверняка к разным моторолькам подходит - т.е. набор сигналов для прошивки скорей всего одинаков. Возможно софт нужен иной.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Программирование МК MOTOROLA

Сообщение loid » 30 ноя 2009, 19:52

Ничего не поделаешь, программатор собран и зашит. Теперь рыщу в Инете софт подходящий к нему. AVR, кстати, может ты знаешь через какие "ноги" зашиваются данные МК? Скажем MOSI MISO догадываюсь куда подключить, а вот с остальными под бООльшим сомнением :RTFM:
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Программирование МК MOTOROLA

Сообщение avr123.nm.ru » 30 ноя 2009, 20:32

Дак даташит надо посмотреть :) дай линк на даташит - посмотрю.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Программирование МК MOTOROLA

Сообщение loid » 10 дек 2009, 07:53

Есть ДатаШит на этот МК, весит около 4 мегабайт. Тебе как его передать?
Тут нашел ещё один программатор http://www.hc08.net/projects/pgmr.html, но чтото с выводами не могу разобраться.
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Программирование МК MOTOROLA

Сообщение avr123.nm.ru » 10 дек 2009, 09:24

Возможно дока на макетку прояснит ситуацию с сигналами для программирования - http://www.rlocman.ru/news/new.html?di=61584

Даташит можно прицепить к посту а можно на http://ifolder.ru положить и линк в текст ВЛОЖЕНИЯ к посту добавить. линк не публиковать тут.
Последний раз редактировалось avr123.nm.ru 10 дек 2009, 10:49, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Программирование МК MOTOROLA

Сообщение loid » 10 дек 2009, 10:47

Вот посмотри ДатаШит на этот МК. Sorry, если не так файл выложил.
http://ifolder.ru/15398603
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Программирование МК MOTOROLA

Сообщение avr123.nm.ru » 10 дек 2009, 10:49

loid писал(а):Вот посмотри ДатаШит на этот МК. Sorry, если не так файл выложил.
http://ifolder.ru/15398603


Так нельзя делать по правилам форума. Ты линк положи в текстовый фацл и его прицепи к посту - так правила форума не нарушишь.

==========================

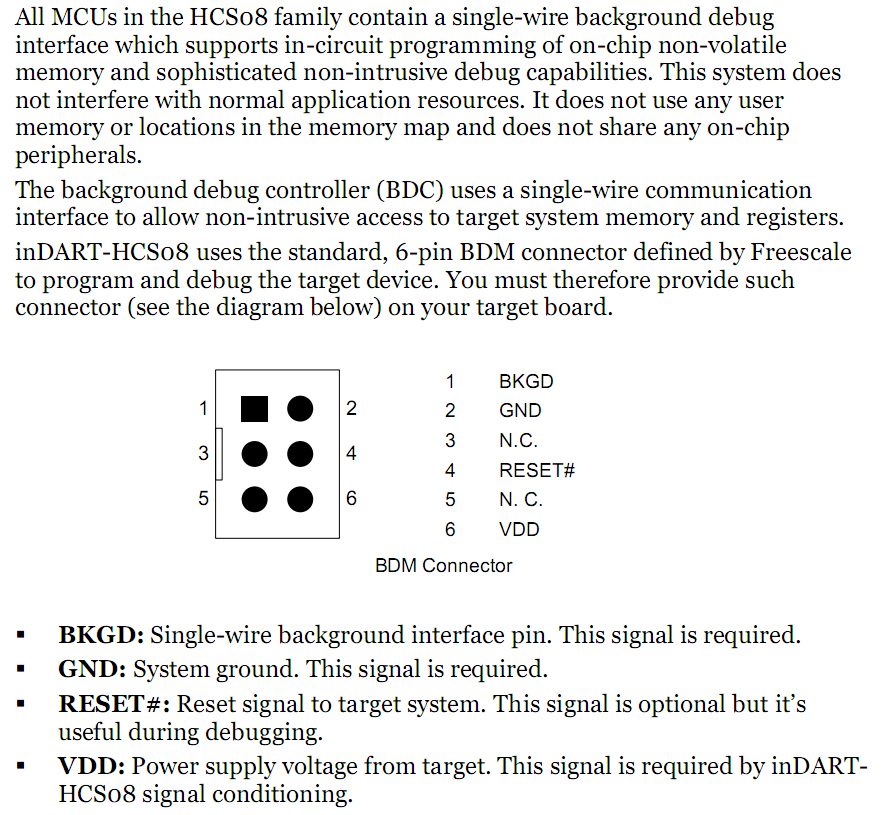

Похоже для программирования и отладки HC08 надо всего 3 сигнала - вот из руководства к программатору INDART с оф-сайта.
Вложения
отладчик INDART-HCS08_UM.pdf
(494.78 КиБ) Скачиваний: 15
hc08 сигналы программирования.png
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Программирование МК MOTOROLA

Сообщение Lold » 10 дек 2009, 14:12

Дак опять же это получается BDM программатор. Как думаешь, тот что я спаял пойдёт? Кстати, спасибо за документацию. Везде говориться что для программирования МК нужно сам МК вставить в программатор в делов то, а какие ноги используются не говорят. AVR, ты что нибудь об этом знаешь?
Lold

Сообщения: 3
Зарегистрирован: 10 дек 2009, 14:08
Откуда: Минусинск

Re: Программирование МК MOTOROLA

Сообщение Lold » 10 дек 2009, 20:54

Я тут нашел стартовую плату (для новичков). Там есть подробная схемка. Приложил ниже. Если есть тестовая платка, она должна как то отлаживаться и естественно должен быть порт для этого. На схеме он указан и доступ к нему через MAX232. Т.е. порт для программирования это TXD и RXD. Такое дело я уже паял, но не было софта который бы смог читать и писать в МК. Есть мысли по этому поводу?
Вложения
kit08v201manual.zip
(801.19 КиБ) Скачиваний: 20
Lold

Сообщения: 3
Зарегистрирован: 10 дек 2009, 14:08
Откуда: Минусинск

Re: Программирование МК MOTOROLA

Сообщение avr123.nm.ru » 10 дек 2009, 22:05

Возможно там бутлодер зашит. НА страничке прогера выше написано что софт используется какой то свободный с пемикро ком - но я там бесплатного не увидел ни чего.

Советую купить тини2313 по 38 рублей или атмега8 -48 по 48 рублей. Инструментарий к ним бесплатный и понятный.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

След.
