Протеус, как выставить частоту кварца?

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Протеус, как выставить частоту кварца?

Сообщение Master » 04 сен 2009, 12:52

В старых версиях нужно было просто указать частоту и все, а в новой куча разных настроек.
Вложения
Solar.zip
(13.18 КиБ) Скачиваний: 12
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Протеус, как выставить частоту кварца?

Сообщение avr123.nm.ru » 04 сен 2009, 12:54

Фьюзы надо установить и если диапазон чатот по фьюзам получается то и указать частоту как раньше цифрами - написано про это с картинками в кратком руководстве по PROTEUS http://proteus123.narod.ru

Наверно это лучше былобы спросить в топике по PROTEUS. У нас есть топик не только про то где его скачать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Протеус, как выставить частоту кварца?

Сообщение Master » 04 сен 2009, 13:12

Я тот топик не нашел :oops:

Добавлено спустя 6 минут 50 секунд:
Блин посмотрел ссылка, там есть "Вот так выглядит окно свойств микроконтроллера в версии 7.4 и выше"
А где частоту там выставить я не нашел.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Протеус, как выставить частоту кварца?

Сообщение SERGEY_M » 04 сен 2009, 13:26

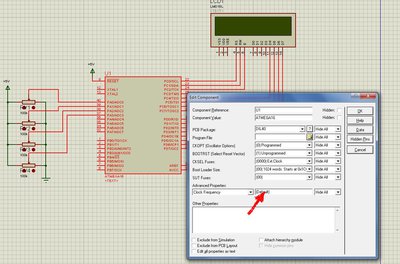

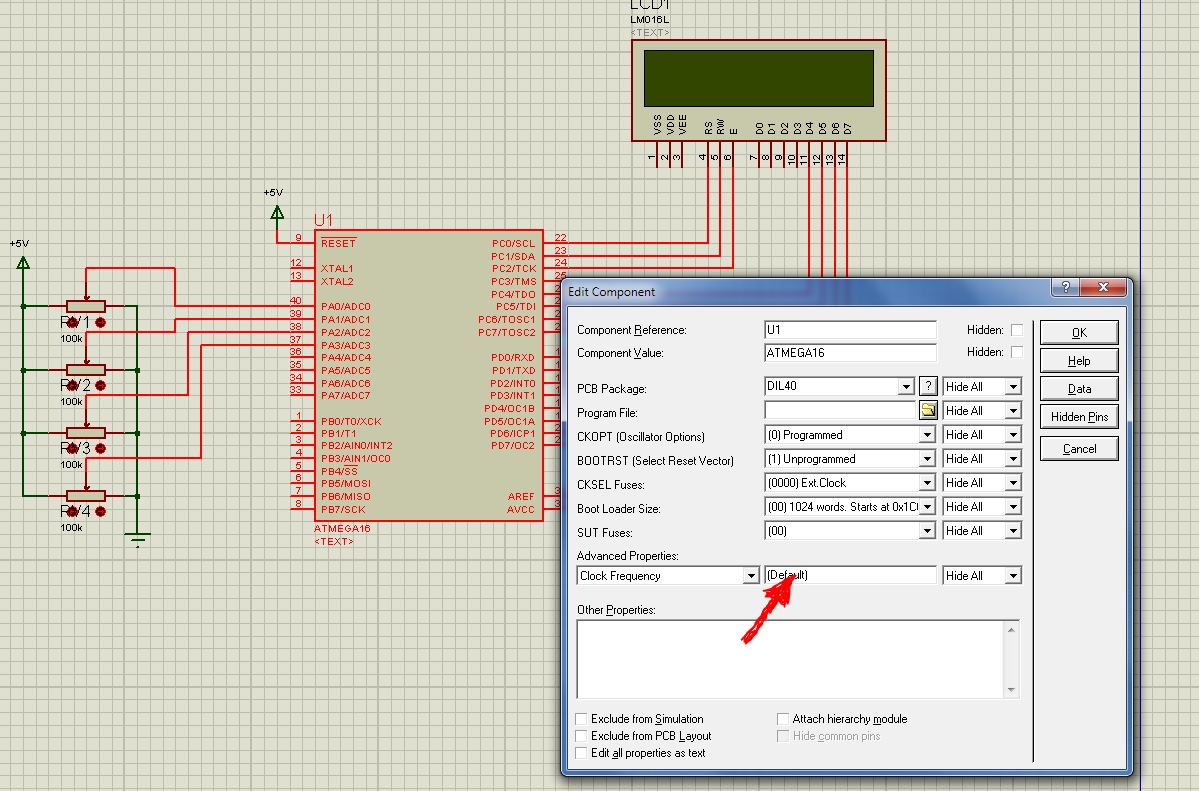

вот версия 7.6
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Протеус, как выставить частоту кварца?

Сообщение Master » 04 сен 2009, 14:26

Блин.
Пасиба.
avr123.nm.ru Наверное следует обвести в красный кружок. Для таких же внимательных как я.

Добавлено спустя 57 минут 57 секунд:
А Вочлог где вырубить, а то у меня МК ресетитися.
Блин так хорошо раньше было, выставил частоту и сидишь радуешься.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Протеус, как выставить частоту кварца?

Сообщение SERGEY_M » 04 сен 2009, 14:33

:shock:
а в 16й МЕГЕ он аппаратно не вырубается
пиши инструкции в проге...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Протеус, как выставить частоту кварца?

Сообщение avr123.nm.ru » 04 сен 2009, 14:40

Master писал(а):там есть "Вот так выглядит окно свойств микроконтроллера в версии 7.4 и выше"
А где частоту там выставить я не нашел.


Дак в этом окне видны мегагерцы и названия фьюзов и под этим окном, картинкой ниже, КРУПНО написано:
Clock Frecuency - частота такта. Здесь в PROTEUS задается на какой частоте будет работать МК. Однако в AVR имеет значение установка фьюзов в свойствах микроконтроллера.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Протеус, как выставить частоту кварца?

Сообщение Master » 04 сен 2009, 14:42

Взял проект в котором была мега16 сделанный на старом протеусе. Там все работает, а та же прошивка в новом пишет МК ресет, и кучи ошибок однотипных.
Вложения
Solar.zip
(89.37 КиБ) Скачиваний: 7
Последний раз редактировалось Master 04 сен 2009, 14:43, всего редактировалось 1 раз.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Протеус, как выставить частоту кварца?

Сообщение avr123.nm.ru » 04 сен 2009, 14:43

Master писал(а): А Вочлог где вырубить, а то у меня МК ресетитися.
Блин так хорошо раньше было, выставил частоту и сидишь радуешься.
А ты в CVAVR пишешь ? Он его сам отключает если ты не желаешь его включать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Протеус, как выставить частоту кварца?

Сообщение Master » 04 сен 2009, 14:44

А чего МК ресетится.
Я в сообщение чуть выше выложил новый проект.

Добавлено спустя 21 секунду:
Новый проект называется Solar
Тоже в старом Clock
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Протеус, как выставить частоту кварца?

Сообщение SERGEY_M » 04 сен 2009, 14:48

у меня в 7.6 ниче вроде не ресетится.........
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Протеус, как выставить частоту кварца?

Сообщение avr123.nm.ru » 04 сен 2009, 15:14

Master писал(а):А чего МК ресетится.

Скачай у меня нормальный PROTEUS 7.5 sp3 - у меня ни чего не ресетится в твоем проекте.

И для симуляции указывай .cof
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Протеус, как выставить частоту кварца?

Сообщение Master » 04 сен 2009, 15:30

Ладно уболтали, скачаю свежий. У меня дома вроде лежит. :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
