Лучше я тока кондер допаяю.
Автомобильный вольтметр
Re: Автомобилльный вольтметр
Master » 18 сен 2009, 22:37
Ой йо. Мне плату по новой травить как-то ваще не хочица.
Лучше я тока кондер допаяю.
Лучше я тока кондер допаяю.
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Автомобилльный вольтметр
avr123.nm.ru » 18 сен 2009, 22:47
Всеже разреж дорожку перед конденсатором и в цепь сигнала воткни 10 ком.
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
Re: Автомобилльный вольтметр
Master » 18 сен 2009, 23:46
А что это даст, у меня же там и так стоит 100 кОм резюк, точнее делитель?
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
Re: Автомобилльный вольтметр
boez » 19 сен 2009, 00:35
А что касается керамики - да, можно параллельно электролиту/танталу на десятки мкф включить керамику десятки или сотни нф для защиты от сильно высокочастотных помех. Прямо на дорожки сзади напаять. Но можно для начала и без нее попробовать.
- boez
- Сообщения: 1981
- Зарегистрирован: 27 авг 2008, 10:45
- Откуда: Харьков
- прог. языки: С/С++
Re: Автомобилльный вольтметр
Master » 19 сен 2009, 22:10
Целый день седня делал накладку на корпус, а то родную потеряли.
Материал оргстекло, резал круги коронками для врезания замков. Купил набор таких коронок за 3,5 у.е. новый, интертулз. Оргстекло режет на ура, только нужно не спешить и заточить предварительно. Завтра покрашу в черный цвет и сфоткаю.
Вот такими штуками резал.
Материал оргстекло, резал круги коронками для врезания замков. Купил набор таких коронок за 3,5 у.е.
новый, интертулз. Оргстекло режет на ура, только нужно не спешить и заточить предварительно. Завтра покрашу в черный цвет и сфоткаю.Вот такими штуками резал.
- Вложения
-
- 7532808big.jpg (9.26 КиБ) Просмотров: 1552
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Автомобилльный вольтметр
Master » 23 сен 2009, 11:57
Добавил кондер на 10 мкФ электролит + 0,1 мкФ керамику, стало намного лучше.
Отдал на потестить, осталось поправить печатку и фотки выложить.
Отдал на потестить, осталось поправить печатку и фотки выложить.
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Автомобилльный вольтметр
Master » 25 сен 2009, 10:34
Вот такой вот законченный девайс получился.

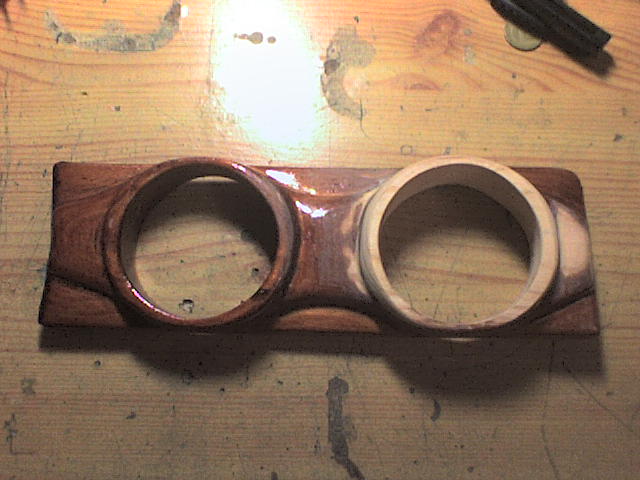

А вставлен будет вот в такую накладку из дерева.
А вставлен будет вот в такую накладку из дерева.
- Вложения
-
-
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Автомобилльный вольтметр
galex1981 » 25 сен 2009, 11:04
Еще красивее будет смотреться в сборе
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Автомобилльный вольтметр
yak-40 » 25 сен 2009, 11:26
Накладка из дерева хорошая
, как изготавливал?
, как изготавливал?- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
- Как? уже делают?!
- Делают!!!
-
yak-40 - Сообщения: 3037
- Зарегистрирован: 23 окт 2007, 22:03
- Откуда: Москва
- прог. языки: С
- ФИО: Евгений Яковец
Re: Автомобилльный вольтметр
Master » 25 сен 2009, 13:02
Накладка не моя
Знакомый вырезал из липы обычным концелярским ножом. Говорит месяц резал. Вольтметр для него делал, а то у него в одной дырке тахометр стоит, а вторая зияла бездонным глазом. Теперь все места заполнены.
Добавлено спустя 3 минуты 32 секунды:
Он когда залакирует и все вместе поставить сделаю фотку.
Знакомый вырезал из липы обычным концелярским ножом. Говорит месяц резал. Вольтметр для него делал, а то у него в одной дырке тахометр стоит, а вторая зияла бездонным глазом. Теперь все места заполнены.
Добавлено спустя 3 минуты 32 секунды:
Он когда залакирует и все вместе поставить сделаю фотку.
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Автомобилльный вольтметр
contr » 25 сен 2009, 14:05

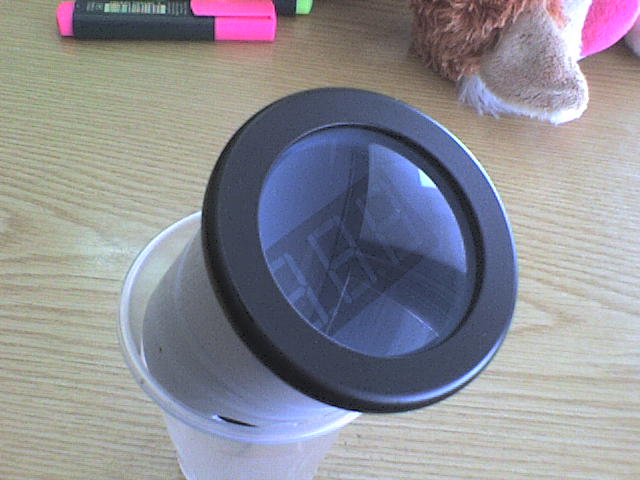

первое фото тоже интересное
берем толстую гофру из пластика
внутрь спираль из люминия
получаем симпотного червяка с возможностью крутить табло
берем толстую гофру из пластика
внутрь спираль из люминия
получаем симпотного червяка с возможностью крутить табло
- contr
- Сообщения: 987
- Зарегистрирован: 17 апр 2009, 15:09
- Откуда: Rostov-Don
Re: Автомобилльный вольтметр
flyroman » 25 сен 2009, 15:59
а что за стекло на вольтметре? похоже на лупу)))
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
«Попробуй» — шепнула Мечта…
-
flyroman - Сообщения: 1266
- Зарегистрирован: 12 янв 2009, 21:39
- Откуда: Чебоксары, Чувашская Республика
- Skype: roman.buhalov
- прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
- ФИО: Роман Сергеевич
