**Master** » 12 авг 2009, 16:46

Ничего не понял, нарисуй, а?

**Duhas** » 12 авг 2009, 16:52

для верности пропустить через буфер на ОУ... ибо делитель и потенциометр напрямик не есть гут...

**avr123.nm.ru** » 12 авг 2009, 16:59

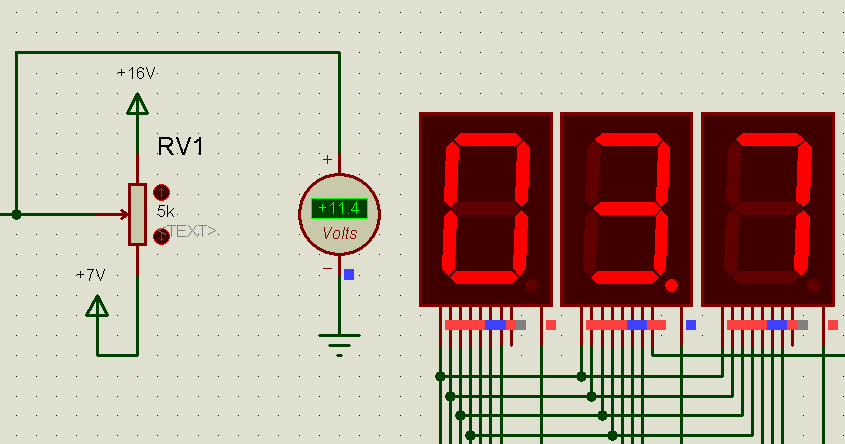

Я это вижу так. т.е. У тебя Регулятор регулирует напряжение в авто сети, рядом вольтметр PROTEUS, и твои индикаторы. теперь добейся программой чтоб на них было тоже что на вольметре PROTEUS. Проект в прицепе.

Добавлено спустя 54 секунды:

Duhas писал(а):для верности пропустить через буфер на ОУ... ибо делитель и потенциометр напрямик не есть гут...

Я бы не стал.

**Master** » 12 авг 2009, 17:02

А можно еще общий вид, а то у меня пишет что новая версия.
У меня Proteus 7.4 SP3 Pro, что уже новее вышел?

**avr123.nm.ru** » 12 авг 2009, 17:53

Ну ты ЖЖЖЖошщщщщщщщ ! Уж больше пол года точно этот 7.5 sp3. в 7.5 наверно год уж назад возник. http://proteus123.narod.ru

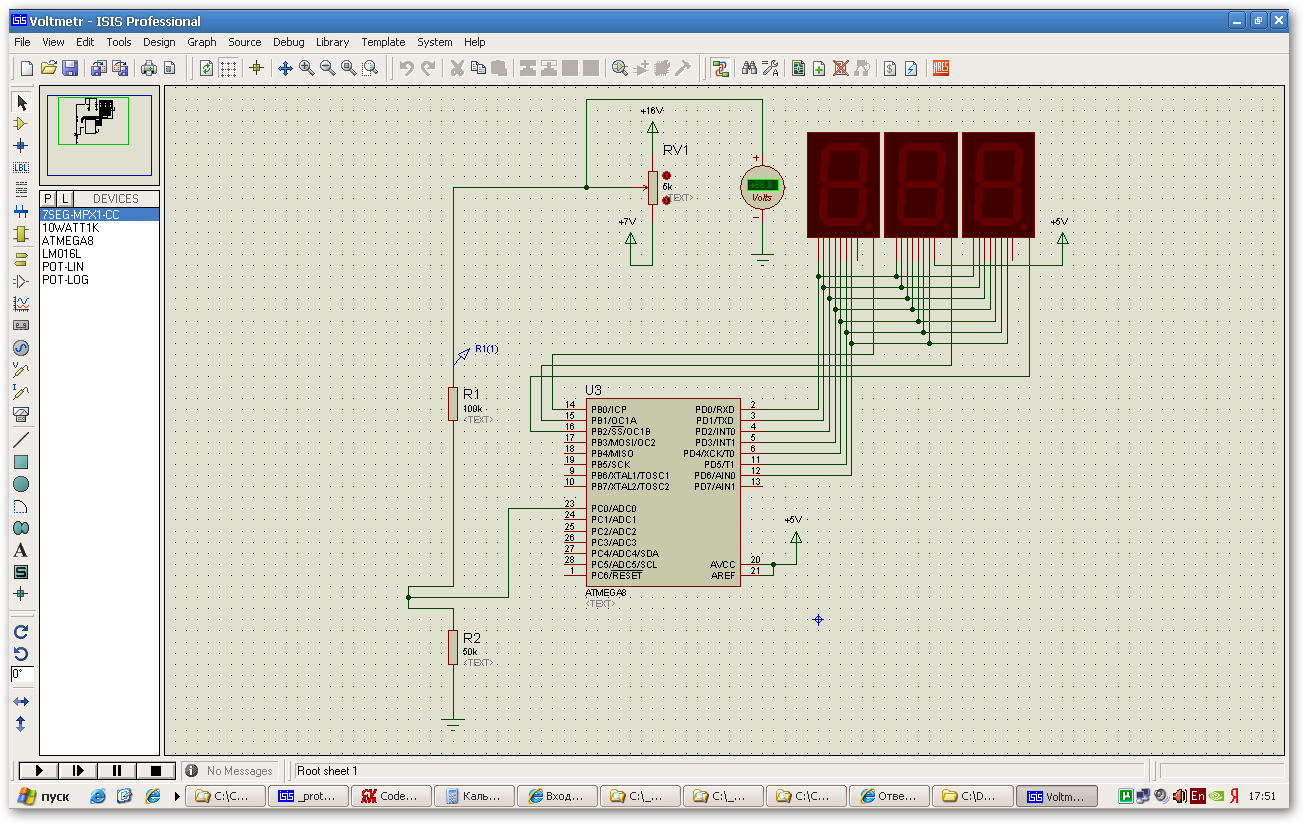

Вот весь скрин.

**Master** » 12 авг 2009, 21:52

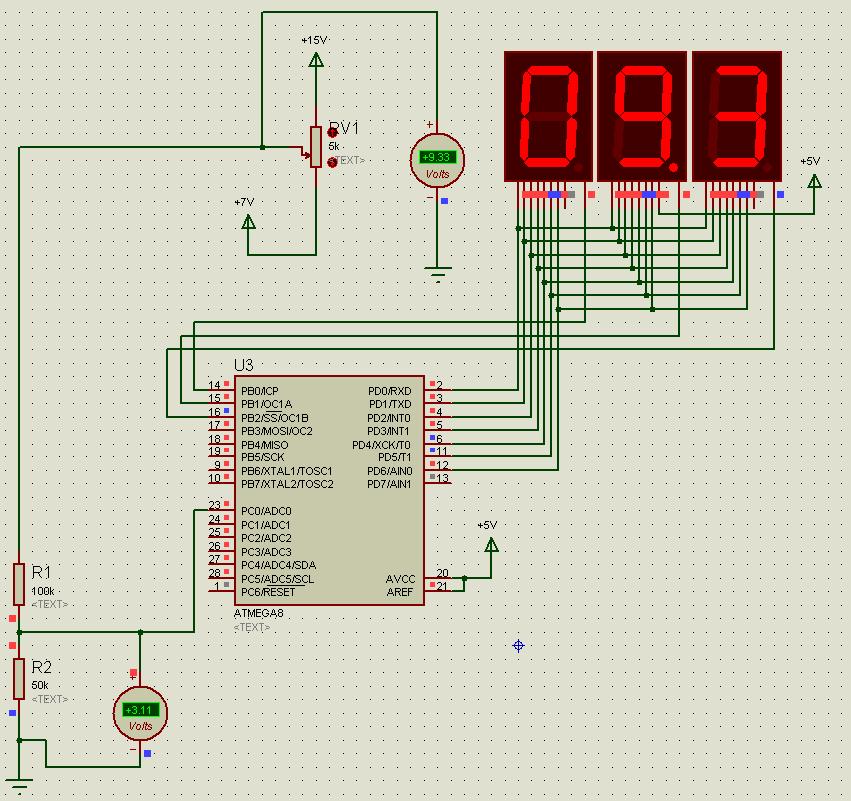

Ну вот как то так.

**avr123.nm.ru** » 12 авг 2009, 23:23

Я бы все же опорник внутренни использовал.

**Master** » 13 авг 2009, 09:20

Ну я вначале попробую так, а потом если будет не очень переделаю.
Завтра корпус притарабанять от модного поломанного тахометра, я из него кишки выну и буду туда мастырить плату.

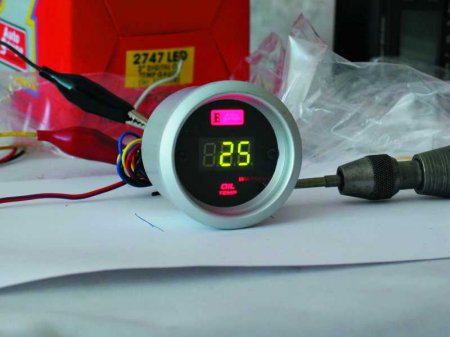

Должно получится что-то типа этого.

**yak-40** » 13 авг 2009, 09:49

Круто будет, только один вольтметр не жирно ли для такого устройства?
Надо температуру как минимум туда вывести, и ещё чего нибудь

**avr123.nm.ru** » 13 авг 2009, 10:15

Да. На ds18b20 например. У нас в исходниках наверно я выкладывал пример. Но на kazus.ru в проектах PROTEUS точно есть мной доделаные чуток - значит провереные в PROTEUS.

**Master** » 13 авг 2009, 10:21

Для начала нужно это закончить, потом корпус для стерео усилка, потом ламбодвери, потом гравировка на оргстекле...

Что то не входит у меня в прерывание, хотел сделать чтобы каждые 500 мс данные обновлялись на индикаторе, чтобы не плясали значения.

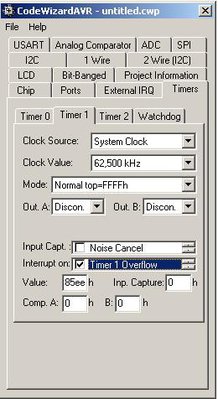

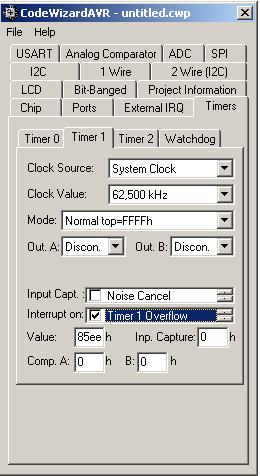

Вот настройки мастера CVavr

Код: Выделить всё: // Timer/Counter 1 initialization // Clock source: System Clock // Clock value: 62,500 kHz // Mode: Normal top=FFFFh // OC1A output: Discon. // OC1B output: Discon. // Noise Canceler: Off // Input Capture on Falling Edge // Timer 1 Overflow Interrupt: On // Input Capture Interrupt: Off // Compare A Match Interrupt: Off // Compare B Match Interrupt: Off TCCR1A=0x00; TCCR1B=0x04; TCNT1H=0x85; TCNT1L=0xEE; ICR1H=0x00; ICR1L=0x00; OCR1AH=0x00; OCR1AL=0x00; OCR1BH=0x00; OCR1BL=0x00;

Обработчик прерывания, сюда даже не попадаю.

Код: Выделить всё: interrupt [TIM1_OVF] void timer1_ovf_isr(void) { // Reinitialize Timer 1 value TCNT1H=0x85; TCNT1L=0xEE; // Place your code here DCV_displey=(adc_data*5.0/1023.0*3)*10.0; }

Добавлено спустя 1 минуту 30 секунд:
А температуру чего я буду мерить этим датчиком? В салоне? Нада чтобы круто было, ну там масло в картере или выхлопных газов в выпускном коллекторе (правда турбины на машие нет)

**yak-40** » 13 авг 2009, 10:29

Общее разрешение прерывания открыл?

**Master** » 13 авг 2009, 11:04

Да мастер сам его открывает

// Global enable interrupts
#asm("sei")

Добавлено спустя 26 минут 58 секунд:
Сделал щас другой проект, с этими настройками таймера, чтобы просто диод мигал все работает

Гляньте плиз, по идее после вохода в прерывание то что выводится на дисплей будет равно 456.

**yak-40** » 13 авг 2009, 11:30

А ты не пробовал без прерывания, просто цыферки на дисплей выводить?
Может у тебя с выводом что-то не того?

**Master** » 13 авг 2009, 11:39

пробывал все выводится, не выводится только если я пытаюсь переменную в которой содержится то что на дисплей выводится изменить внутри этого прерывания. И при пошаговой отладке, если внутри этого прерывания поставить точку останова, на нее никогда не попадаю.
