Робоконтроллер на ATmega128. Отчет - часть 1.

Сообщение slava » 11 июл 2005, 13:02

Вот наконец-то начал собирать робоконтроллер. (схемки выкладывал раньше)

За прошедший период было закуплено:

1. Лазерный принтер Самсунг.
2. Дремель + сверлиильная станина к нему.

В результате плату сделал с помощбю утюга :)

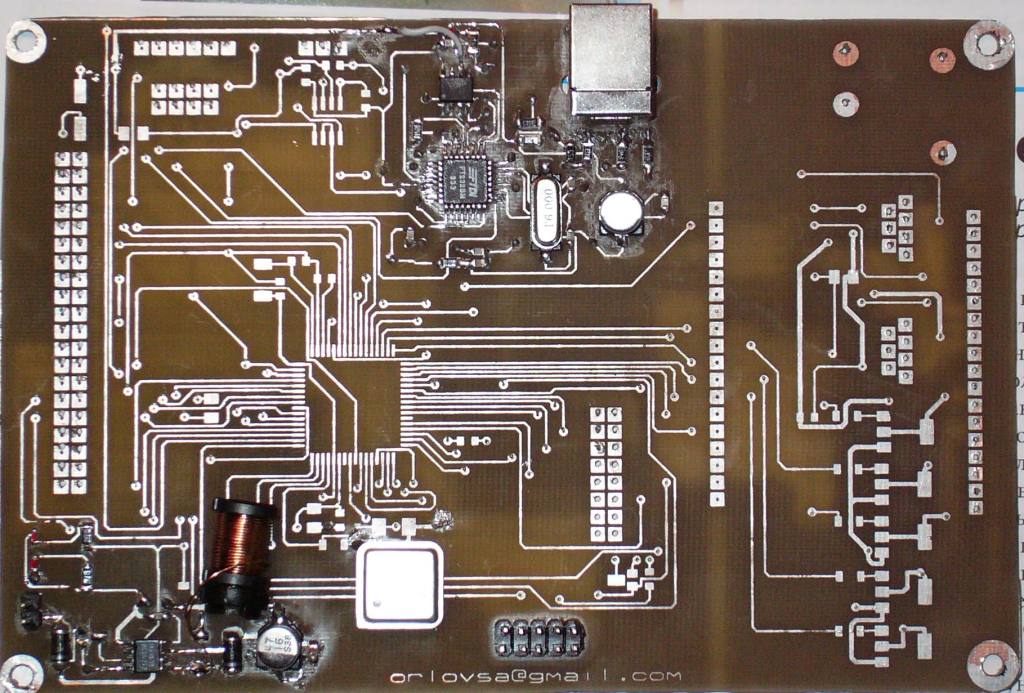

Прилагаю первую фотку (блок питания+ USB).
Вложения
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение Kanoka » 11 июл 2005, 13:47

Плата получилась достойная, теперь бы не помешал маленький робот для пайки деталей на неё :)
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Green Fox » 11 июл 2005, 20:55

Плата - что надо. Советую паять глицерин-гидразиновым флюсом. Получается поаккуратнее, чем канифолью. Только обязательно надо мыть ее водой после пайки.
С FTDI давно работаешь?
Green Fox

Сообщения: 9
Зарегистрирован: 02 июн 2005, 21:46
Откуда: Ленинград

Сообщение nest » 14 июл 2005, 12:15

ткните меня носом на схему ? : )

или покажите кусок, что используется для питания ?

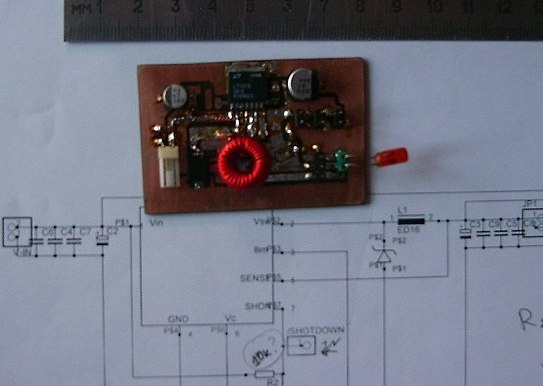

(я пока сделал отдельным модулем на LT1076CR-5)
Вложения
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Сообщение slava » 14 июл 2005, 13:57

nest писал(а):ткните меня носом на схему ? : )

или покажите кусок, что используется для питания ?


http://www.roboforum.ru/viewtopic.htm?t=386

Только я в итоге применил MAX638

Финанльную схему платы выложу после окончательной сборки.
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва
