AVR ATmega 16 частота внешнего кварцадля USART

Сообщение itor » 24 сен 2008, 10:16

Все о связи МК и ПК читайте в задачах 4 (железо) и 5 (программирование) краткого курса по AVR для начинающих. http://avr123.nm.ru/06.htm


Начинающий юзер AVR, просьба сильно ногами не бить:)

1. На какую частоту должен быть кварц чтобы принимать/передавать данные с/на COM порт компьютера со скоростью 9600 бод/с?

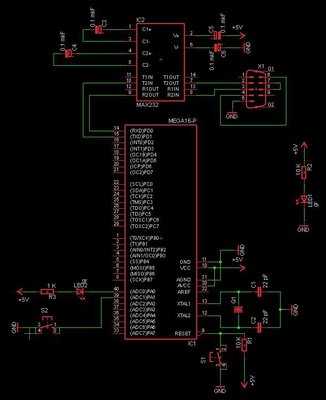

2. Набрасал схемку, все так? Может чего не хватает?
3. При спользовании USART заняты 0 и 1-я ноги порта PD (в случае ATmega16)а остальные ноги порта PD можно использовать как входа/выхода?
Вложения
Аватара пользователя
itor

Сообщения: 8
Зарегистрирован: 24 сен 2008, 03:17
Откуда: Хабаровск

Re: AVR ATmega 16 частота внешнего кварцадля USART

Сообщение EdGull » 24 сен 2008, 10:26

1. от 3.68 до 16МГц. но лучше 14.7456 МГц
3. да.

Добавлено спустя 1 минуту 25 секунд:
2. нет кондеров 0.1мкф по питанию и ресету.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: AVR ATmega 16 частота внешнего кварцадля USART

Сообщение Myp » 24 сен 2008, 10:29

нужно воспользоваться мастером
и там будет видно какой кварц не даст слишком большой ошибки
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: AVR ATmega 16 частота внешнего кварцадля USART

Сообщение EdGull » 24 сен 2008, 10:32

на 9600 там у всех обычных кварцев будут мизерные ошибки.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: AVR ATmega 16 частота внешнего кварцадля USART

Сообщение Mazayac » 24 сен 2008, 10:38

itor писал(а):2. Набрасал схемку, все так? Может чего не хватает?

а. R2 уменьшить до 1К.
б. С3-С6 заменить на обычные керамические.
Плюс то, что сказал EdGull выше.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: AVR ATmega 16 частота внешнего кварцадля USART

Сообщение yak-40 » 24 сен 2008, 16:22

EdGull писал(а):на 9600 там у всех обычных кварцев будут мизерные ошибки.

11.0592 мГц Ошибки на всех диапазонах - 0,0%
кроме, кажись 250К
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
