Fuse bits чтоб их!!!

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Fuse bits чтоб их!!!

Сообщение ROBOONE » 25 июл 2008, 14:18

Кароче запорол я две тини2313 этими фузами сдуру, щас конечно понял в чём дело но тинек жалко. Кто знает как перешить их обратно прошу откликнуться.
ЗЫ: До этого всё прекрасно работало, дело в фузах.
Вложения
ROBOONE

Сообщения: 24
Зарегистрирован: 01 июн 2008, 05:55
Откуда: г. Ангарск

Re: Fuse bits чтоб их!!!

Сообщение Master » 25 июл 2008, 14:27

Параллельным программатором, если отключил ISP программирование, или подключить внешнее тактирование, если зашил на работу от внешнего кварца.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Fuse bits чтоб их!!!

Сообщение =DeaD= » 25 июл 2008, 15:19

проще внешний кварц поставить, если прошил под него.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Fuse bits чтоб их!!!

Сообщение ROBOONE » 25 июл 2008, 16:55

Кварц стоит.
В дш нет информации по фьюзам. В 1 тиньке CKDIV8 =0 значит стоит делитель, во второй его нет, в обоих случаях она должна была запуститься.

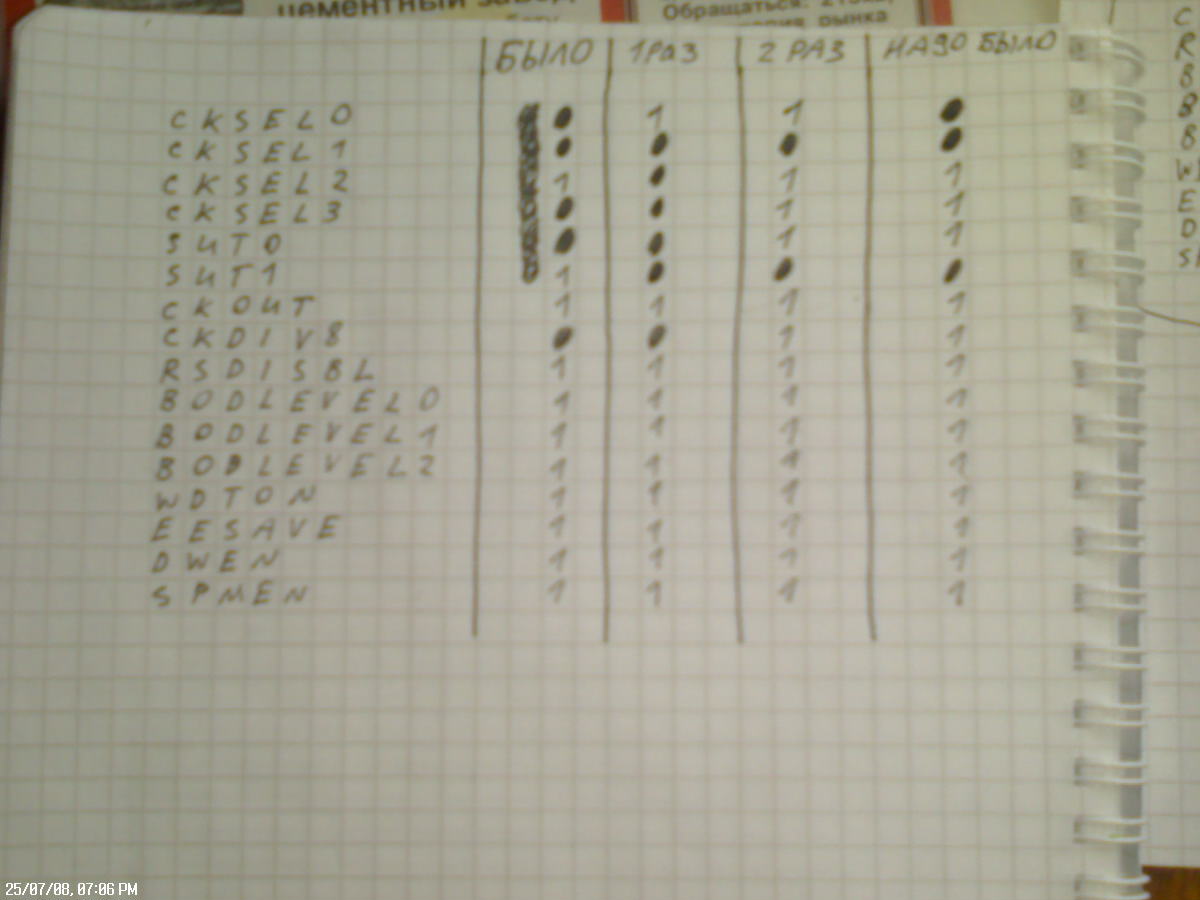

В 1 SUT0 и SUT1 оба нули - хрен знает чё это значит, во второй SUT0=1 и SUT1=0 это значит быстрый запуск (если CKSEL0=0 но он в обоих по 1). Чтобы тинька работала от внешнего кварца надо чтобы CKSEL0=0, CKSEL1=0, CKSEL2=1, CKSEL3=1.А чтобы от внутреннего RC генератора CKSEL0=0, CKSEL1=1, CKSEL2=0, CKSEL3=0 но в первой CKSEL0=1, CKSEL1=0, CKSEL2=0, CKSEL3=0 а во второй CKSEL0=1, CKSEL1=0, CKSEL2=1, CKSEL3=1. Вторая тинька бы заработала если б не CKSEL0=1. Поэтому скорее всего параллельный программатор не нужен, а нужно лишь правильное тактирование.
Обе тиньки не определяются CVAVR, Ponyprog, AVR GCC.
ROBOONE

Сообщения: 24
Зарегистрирован: 01 июн 2008, 05:55
Откуда: г. Ангарск

Re: Fuse bits чтоб их!!!

Сообщение Myp » 25 июл 2008, 17:03

ROBOONE писал(а):В дш нет информации по фьюзам.

куда мир катится... :shock:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15936
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Fuse bits чтоб их!!!

Сообщение ROBOONE » 26 июл 2008, 10:59

В CVAVR сделал erase chip, настроил фузы как надо залил их, прочитал -всё в порядке, также и с lock bits. Теперь всё отлично работает :Yahoo!: . Полный ДШ на тиньку (231 стр) нашёл на efo.ru по-моему.
