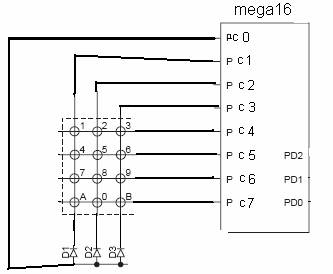

собрал я вот такую схму для матрицы кнопок.


Пишу вот такой код и оно выводит надписи хотя я кнопки не нажимаю

Код: Выделить всё

DDRC= 0b00000001;
PORTC=0b00000001;

// LCD module initialization
lcd_init(16);
lcd_clear();

while (1)
      {


        if(PINC.1==1){
        delay_ms(50);
        lcd_clear();
        printf("PINC.1==1");
        delay_ms(3000);
        }

        if(PINC.4==1){
        delay_ms(50);
        lcd_clear();
        printf("PINC.4==1");
        delay_ms(3000);
        }

      };

Как это исправить?

хмм
я конечно ничо не понимаю в програмлении
но щас ктонить придёт и скажет что у тебя ноги неправильно сконфигурены
и чото мне схема не нравится...

Я изменил код на следующий
while (1)
{
if(PINC.1==1 && PINC.4==0){
delay_ms(50);
lcd_clear();
printf("PINC.1==1");
delay_ms(3000);
}
};

И теперь когда подношу руку к проводам которы идут от клавы к МК то надпись поялвяется на ЖК. Шо это я за датчик изобрел?

Входы РС4-РС7 ни к чему не подтянуты и висят в сером состоянии, при поднесенной руке емкость линии изменяется, потенциал на входе приподымается и трактуется контроллером как единица(достаточно одного такта). Дисплей рисует.
Вывод датчик - емкостной
К-стати не пойму, зачем РС0, хитрое ноухау?

Исправить на что?
Можно например так:

Код: Выделить всё

DDRC= 0b00000000;
PORTC=0b00000000;

// LCD module initialization
lcd_init(16);
lcd_clear();

while (1)
      {
        if(PINC.1==1){
        delay_ms(50);
        lcd_clear();
        printf("Пиво");
        delay_ms(3000);
        }
        if(PINC.4==1){
        delay_ms(50);
        lcd_clear();
        printf("Мясо");
        delay_ms(3000);
        }
      };

А вообще опрос клавиш не правильный, с матрицей так не работают.
И для чего РС0 с диодами подключил?

Короче ползешь на радиокот.ру, там есть стать по подключенияю матрицы к МК, там берешь схему, если есть желание можно и в коде разобрать, но он на асме.

Я схему взял из апноута атмеля.Но там код на асме.Я в нем 0.Если кому не трудно то укажите как переподключить матрицу кнопок и проводить ее опрос.Позалуста

Добавлено спустя 3 минуты 28 секунд:

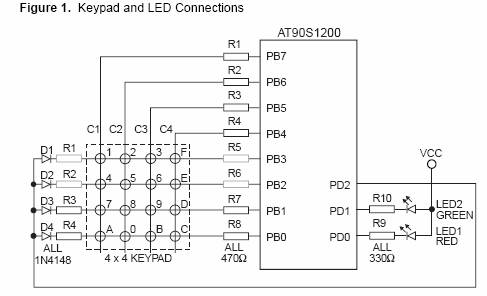

Вот откуда взял схему AVR240.pdf.

а ни чё что она с твоей ваще не совпадает?

У меня клава 3*4 и без резисторов

решил на резисторах сэкономить?

Добавлено спустя 2 минуты 39 секунд:
или ты думаешь что они там лишние?

Щас я их туда присобачу

боюсь чт оуже поздно

Не ну а что ты хотел? Представляешь какой ток пошел через порты МК.

Контроллеру думаю ничего не случилось, какие там токи?
