Ну он получается... хотя ХЗ может ничего и не случилось, если порты были настроены как входа.

Проверил тока шо тестером.Выставляется и 0 и 1 на ножках.

Добавлено спустя 1 минуту 29 секунд:
Народ выложите ктото плиз пример обработки нажатий кнопок матрицы.Бо я уже запарился.

1. Настраиваешь три ноги на выход, четыре на вход.
2. на одну из трёх 1, на остальных 0.
3. проверяешь на какой из четырёх появился 1.
Если на какой-то появился, значит была нажата клавиша соединяющая эти ноги.
И т.д по остальным двум ногам.
И всё это дело в бесконечный цикл.
Не забывая проверять удержание и избываление от дребезга.

Спасибо щас попробую этот алгоритм

А на фига там лишняя нога к клавиатуре? Для матрицы 3х4 достаточно 7 ног, для 4х4 - 8

Если я использую 7 проводов то резисторы цеплять на каждый провод?
У меня такой прикол с наводками:тока подношу руку и сразу сигнал как будто я нажал на кнопку

Добавлено спустя 5 минут 59 секунд:
Киньте ктото кусок кода на Си для определения нажатых кнопок.

Выходы МК к матрице через диоды, входы - через резисторы. Диоды катодом в выходам, входы подтянуть к плюсу внутренними резисторами МК

snayperAlfa писал(а):Если я использую 7 проводов то резисторы цеплять на каждый провод?
У меня такой прикол с наводками:тока подношу руку и сразу сигнал как будто я нажал на кнопку

Добавлено спустя 5 минут 59 секунд:
Киньте ктото кусок кода на Си для определения нажатых кнопок.

1. Земли нет.
2. В сети их полно. Лентяев ни кто не любит.

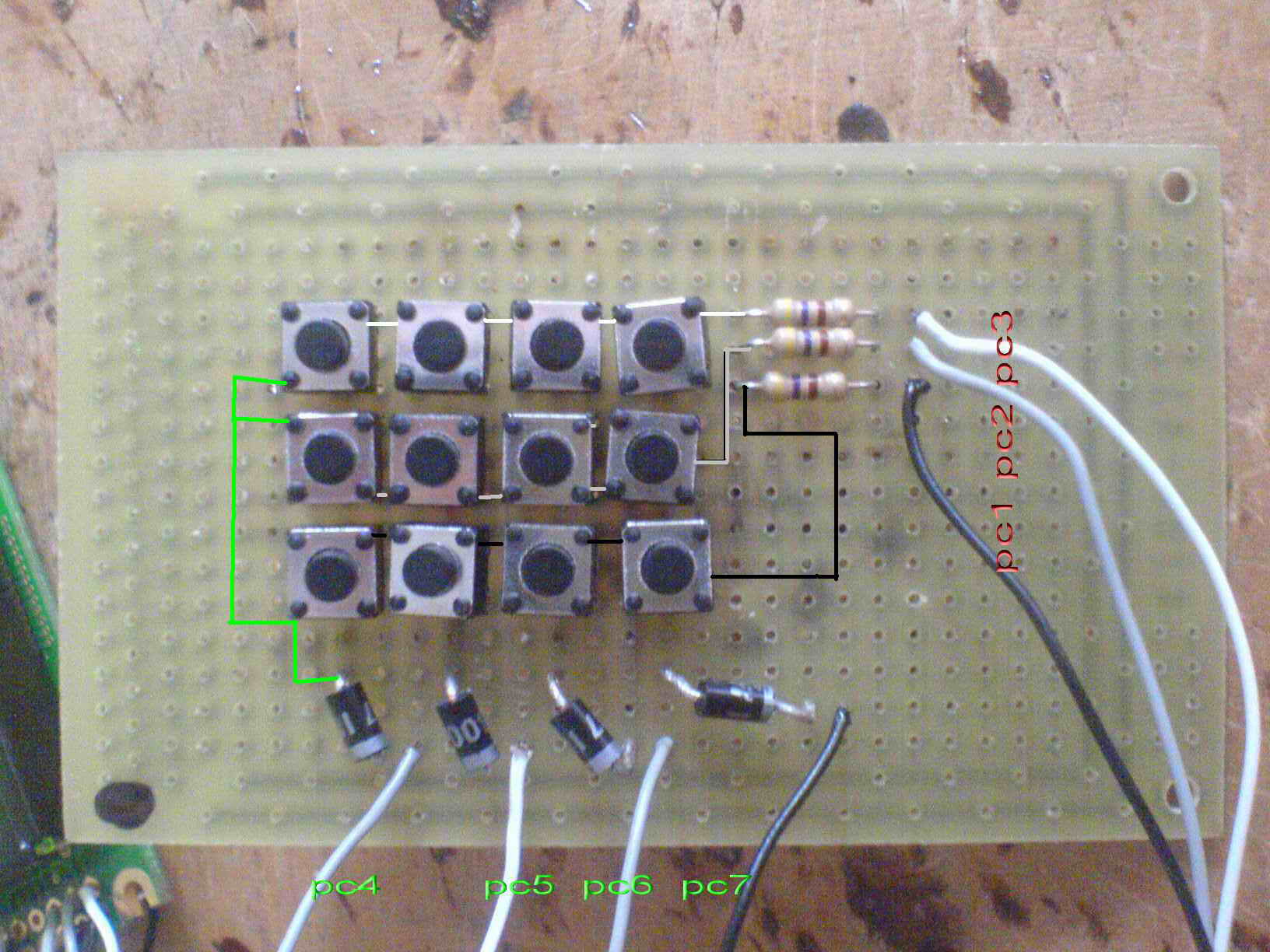

Вот я тут накидал схему клавы


Потом такой код

Код: Выделить всё

void main(void)
{

DDRC= 0b11110000;
PORTC=0b00001110;

// LCD module initialization
lcd_init(16);
lcd_clear();

while (1)
      {
         int i;

         if(!PINC.1 &&   !PINC.5 && !PINC.6 && !PINC.7   )
        {
        delay_ms(50);
        lcd_clear();
        printf("%d BT 1 PRESSED",i);
        i++;
        }

        if(PINC.4==0 && PINC.2==0)
        {
        delay_ms(50);
        lcd_clear();
        printf("%d BT 2 PRESSED",i);
        i++;
        }

      };
}


Я не могу додумать нормальное условие проверки

Апноут 242 на русском языке посмотри. Вроде на gaw.ru лежит. Там нет в схеме диодов.
Работает отлично.

СПАСИБО!!!!!Сделал для одной строчки.Завтра сганяю на радиобазар, куплю резисторов,бо не хватило. Оказвывается МК переключает состояние ног с DDRC= 0b11110000; PORTC=0b00001110; на DDRC= 0b00001110;PORTC=0b11110000; не за 0 секунд.Пришлось ввести задержку 50мс.

Добавлено спустя 3 часа 16 минут 34 секунды:
Тут вопрос образовался НЕ по теме.По поводу программатора от протосса.Размер файла прошивки hex 13 Кб.Памяти на Мега8 8 Кб. Логичный вопрос:как он туда залез?

Читай Маркса

Ниче там не понял.

аааа
клёво

я тоже об этом думал но стеснялся спросить
а теперь всё ясно

И что тебе ясно? Я лично тоже нифига не понял.
