**MOHTEP** » 07 июн 2008, 20:50

EdGull писал(а):а как в васике делать ты уже врубился?

Не пока не пробовал хочится ток одмин клиентом разобраться и не распылатся я остановился на CodeVisionAVR... Вот прошу помоши.. чтоб можно было ручками делать

**Кирилл** » 07 июн 2008, 20:52

а ты уже подключил свой дисплей к контроллеру? Если да то схему в студию!

**MOHTEP** » 07 июн 2008, 20:54

Харе глумиться над начинающим

Добавлено спустя 1 минуту 48 секунд:

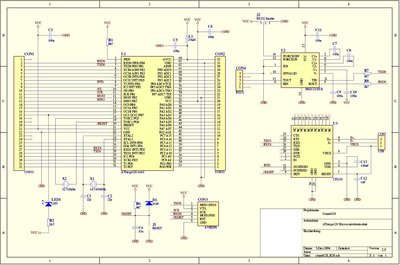

Вот схема ток выводы 52 и 53 перепутаны

download/file.php?id=5023&mode=view

**EdGull** » 07 июн 2008, 20:55

Так вот одним васиком и пользуйся!
Забей ты на эту сю.
всё заработает через пару минут как васик запустишь, а не то тебя чейчас все вкурас авра начнту посылать, а то и еще дальше

**Кирилл** » 07 июн 2008, 21:03

Ага схема ясна. Вот тебе порядок действий:
1. Качаеш басик отсюдова: viewtopic.php?f=2&t=3385&p=45356&hilit=bascom#p45356
2. запускаешь его и пишешь там такой код:

Код: Выделить всё: Config Lcdpin = Pin , Db4 = Portd.4 , Db5 = Portd.5 , Db6 = Portd.6 , Db7 = Portd.7 , E = Portd.2 , Rs = Portd.0 Config Lcd = 16 * 2 'configure lcd screen Cls 'clear the LCD display Lcd "Hello world."

3. В настройках указываешь частоту, чип который используешь и программатор
4. Компилируешь, програмируешь.
5. Радуешься

**MOHTEP** » 07 июн 2008, 23:00

Ну хорошо ша испробую уломали... но скорее всего будет пару вапросов ))) :oops:

Добавлено спустя 9 минут:
Вопрос на засыпку :
1 - Можно на васик реализовать обмен между 2х аверок128
2 - Можно ли васиком подключить 2 или 3 индикатора к 128 меге ))

Если нет то как реализовать ? и ЧЕМ? непридетсяли юзать CodeVisionAVR :shock:

**Кирилл** » 07 июн 2008, 23:30

на васике можно все. В частности то что ты спросил. :wink:

**MOHTEP** » 07 июн 2008, 23:35

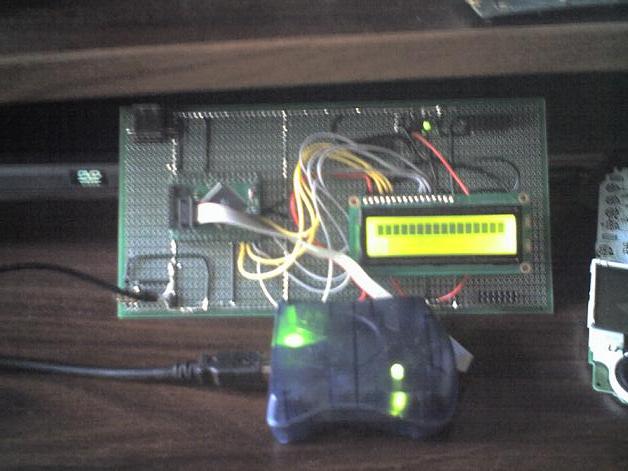

Чет у мя и там не выходит хоть ... :shock:

**Кирилл** » 07 июн 2008, 23:54

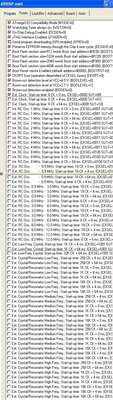

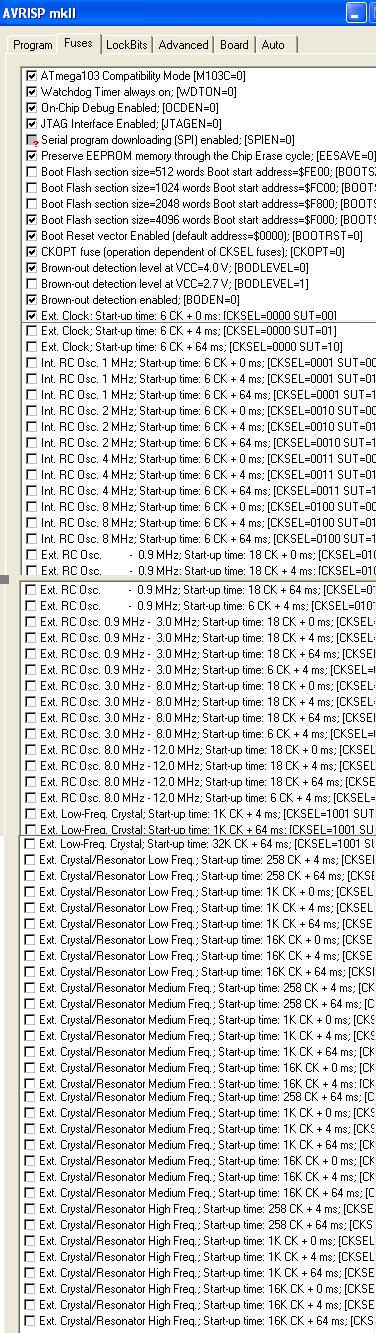

контраст пробовал крутить? какой кварц стоит? дисплей и мега точно рабочие? какие фузы прошиты?

**MOHTEP** » 08 июн 2008, 10:56

14.7456MHz - основной
32.768kHz - реал тайм

Добавлено спустя 4 минуты 2 секунды:

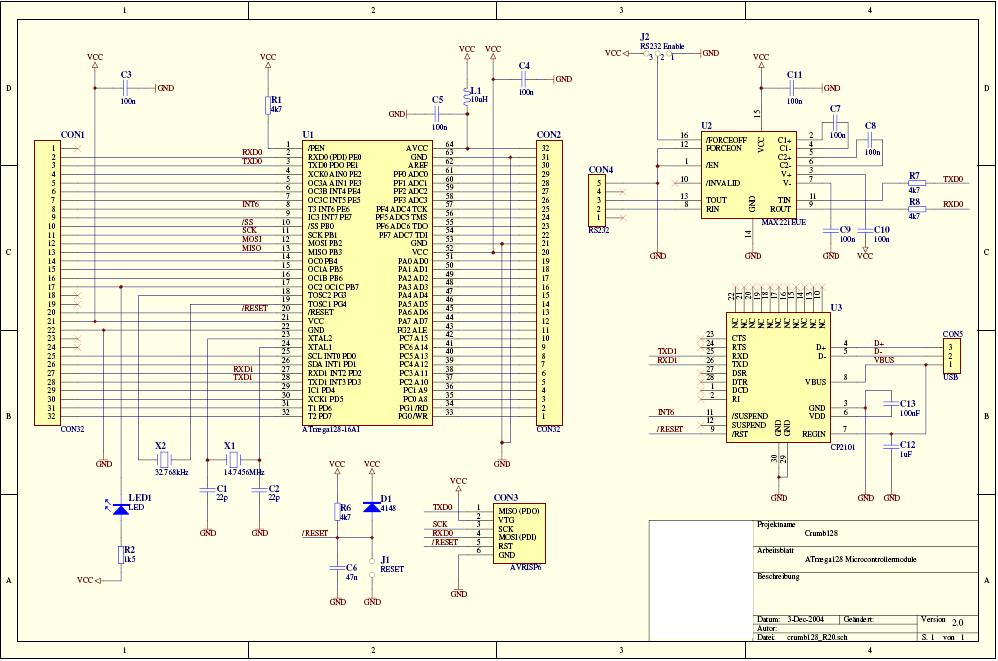

Схема модуля

**Кирилл** » 08 июн 2008, 13:58

а какой кварц ты в настройках Баскома поставил? и еще вот эта готовая прога ее исходный код посмотреть можно?

**MOHTEP** » 08 июн 2008, 14:24

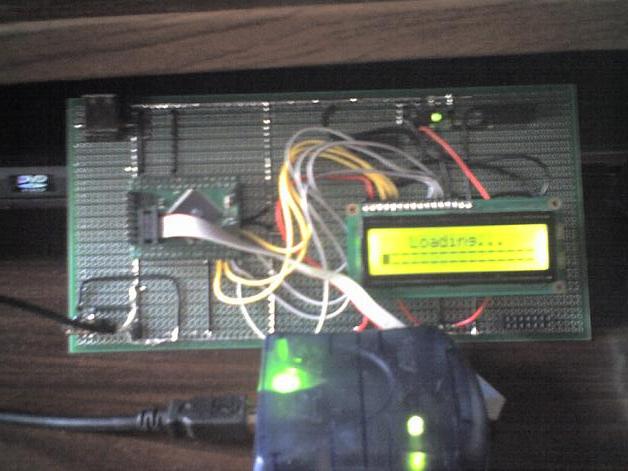

На етом а тестил, точнее что убедился что все работает :O:

Добавлено спустя 8 минут 52 секунды:
Ето сделал я точнее переделал но чет сомнения в работе ее.....

**Кирилл** » 08 июн 2008, 14:37

Скока понаписал то всего а! Нада для начала простой код попробовать чтоб удостовериться в работе ЖКИ, а потом уже все добавлять что тебе надо. Укажи правильно частоту кварца. И посмотри в папке с примерами LCDTEXT\lcd.BAS попробуй такой код переделать под себя.

**MOHTEP** » 08 июн 2008, 15:11

Код: Выделить всё: $regfile = "m128def.dat" $crystal = 1000000 $sim $lib "lcd4.lbx" ' use the alternative library Config Lcdpin = Pin , Rs = Portb.0 , E = Portb.2 , Db4 = Portb.4 , Db5 = Portb.5 , Db6 = Portb.6 , Db7 = Postb.7 Config Lcd = 16 * 2 Cls Lcd "test" Lowerline Lcd "12345678" End

индикатор не показует че нитак подскажи?

индикатор подключен как здесь написано
Config Lcdpin = Pin , Rs = Portb.0 , E = Portb.2 , Db4 = Portb.4 , Db5 = Portb.5 , Db6 = Portb.6 , Db7 = Postb.7

**EdGull** » 08 июн 2008, 17:03

ну в симуляторе же показывает!
сам только что не поленился, специально проверил.

Добавлено спустя 2 минуты 47 секунд:
и это... город-то заполни, а то мне религия иначе дальше не позволит с тобой общаться
