Интересно работает после прошивки

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: Интересно работает после прошивки

Сообщение Lockdog » 08 май 2008, 00:52

Кхм...расшифруй чайнику, что это такое? :oops:
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Интересно работает после прошивки

Сообщение Кирилл » 08 май 2008, 00:56

ножка на которую подается напряжение для работы порта С. нада соединить с Vcc
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Интересно работает после прошивки

Сообщение Lockdog » 08 май 2008, 01:15

Такой же результат...
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Интересно работает после прошивки

Сообщение Master » 08 май 2008, 14:20

Кирилл писал(а):ножка на которую подается напряжение для работы порта С. нада соединить с Vcc

AVCC это питание АЦП, а не порта С, ну это я так к сведению.

Блин нарисуй полную схему девайса, может ты еще что-то очевидное забыл подключить.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Интересно работает после прошивки

Сообщение Кирилл » 08 май 2008, 14:59

ну да, но все верно подключать к плюсу нада обизательна
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Интересно работает после прошивки

Сообщение Lockdog » 15 май 2008, 19:20

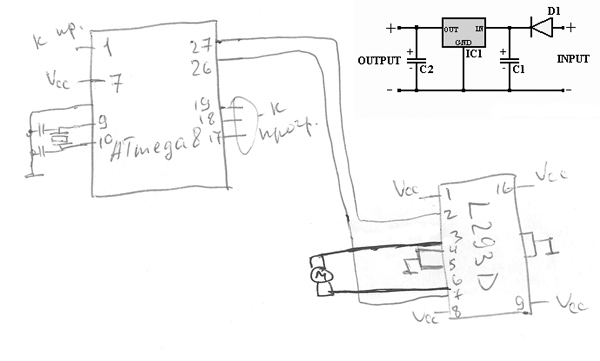

Вот, полнее схемы нет)))

Может быть с фъюзами что-то сделать?
Вложения
Untitled-2 copy.jpg
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Интересно работает после прошивки

Сообщение RoboTok » 15 май 2008, 19:40

Для начала нужно поставить программу проектирования.
Потом почитать ДШ на МК.
Потом посмотреть схемы на МК ATMEGA8.
Делаете свою схему.

Проверено работает 100% :ROFL:

П.С.
А карявки ваши не понятно выглядят.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Интересно работает после прошивки

Сообщение Lockdog » 15 май 2008, 19:45

Сарказм тут не уместен...
Раньше такая схема работала, но при покупке USB программатора такая шляпа получается...
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Интересно работает после прошивки

Сообщение RoboTok » 15 май 2008, 19:51

На сайте Myrobot схема не рабочая. Уже ж говорили недавно :bad:

Чтоб она заработала, нужно через резистор от 1 до 50кОм вывод 1 подключит к питанию.
И желательно все ножки питание подключить к питанию.
И желательно развязать питание двигателя и МК.
Например подключить МК через диод, а со стороны МК поставить конденсатор 1-1000мкФ.

Добавлено спустя 2 минуты 32 секунды:
Ваша схема работала хаотично и её работа могла и от погоды зависеть 8)
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Интересно работает после прошивки

Сообщение Lockdog » 15 май 2008, 20:25

Подтянуть 1 ногу резистором уже советовали, не помогло...
И питание разное и кондёр стоит

Добавлено спустя 11 минут 1 секунду:
Это с МК походу что-то было...поставил другой - всё заработало...
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Интересно работает после прошивки

Сообщение Myp » 16 май 2008, 00:51

RoboTok писал(а):На сайте Myrobot схема не рабочая. Уже ж говорили недавно :bad:

Чтоб она заработала, нужно через резистор от 1 до 50кОм вывод 1 подключит к питанию.
И желательно все ножки питание подключить к питанию.
И желательно развязать питание двигателя и МК.
Например подключить МК через диод, а со стороны МК поставить конденсатор 1-1000мкФ.

хм
нужно написать админу ресурса чтоб он картинки исправил
ато блин нехорошо както, все вроде знают что неправильно но всё равно висит неправильно
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15889
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Интересно работает после прошивки

Сообщение RoboTok » 16 май 2008, 15:14

Написал...
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Интересно работает после прошивки

Сообщение Myp » 16 май 2008, 15:48

а я ещё вчера написал =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15889
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Интересно работает после прошивки

Сообщение Myp » 21 май 2008, 12:15

Lockdog писал(а):Это с МК походу что-то было...поставил другой - всё заработало...

хм
мы както забыли о главном...
поморгать ножками и проверить что МК рабочий


в данном случае претензии к сайту Myrobot оказались не обоснованы так как схема в итоге заработала.
о чём собсно всем и сообщаю и тему закрываю
