конект МК АТМ16 и модуль BLUETOOTH

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

конект МК АТМ16 и модуль BLUETOOTH

Сообщение denissyslo » 22 фев 2008, 14:54

Здравствуйте!

Помогите пожалуйста разобраться.

Сейчас стоит опрос как законектить МК Атмега16 и Блютуз модуль.

Знаю, что необходимо законектить соответсвенно rx tx выходы мк и модуля. Только как соответственно????

сначала я соеденил rx бютуза с rxd МК и tx бютуза с txd МК. Так вроде везде пишут. кажется, Мур про это тоже писал.

Но поинтересовался у человека который делал робота с блютузом (ToniPizecato ) - он мне сказал, что надо конектить.
rx бютуза с txd МК и rx бютуза с txd МК

И еще мне посоветовал законектить CTS RTS блютуза междусобой.

Так что я сейчас вообще в непоятках. Помогите разобраться.
Прикладываю схему моей печатки для робота. зацените.
Вложения
Pioner M16 v2.1.rar
(33.39 КиБ) Скачиваний: 50
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло

Re: конект МК АТМ16 и модуль BLUETOOTH

Сообщение Myp » 22 фев 2008, 15:00

естественно нуно вход совмещать с выходом :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: конект МК АТМ16 и модуль BLUETOOTH

Сообщение denissyslo » 22 фев 2008, 15:50

Значит я на плате все правильно законектил????
А с реситом надо что-то делать????
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло

Re: конект МК АТМ16 и модуль BLUETOOTH

Сообщение Digit » 22 фев 2008, 16:04

Я плату посмотреть не могу. Но RX - это вход, а TX - это выход. Так вот надо RX на TX вешать...
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: конект МК АТМ16 и модуль BLUETOOTH

Сообщение denissyslo » 22 фев 2008, 16:53

Рисовал в Спринт лайоте 4.0.

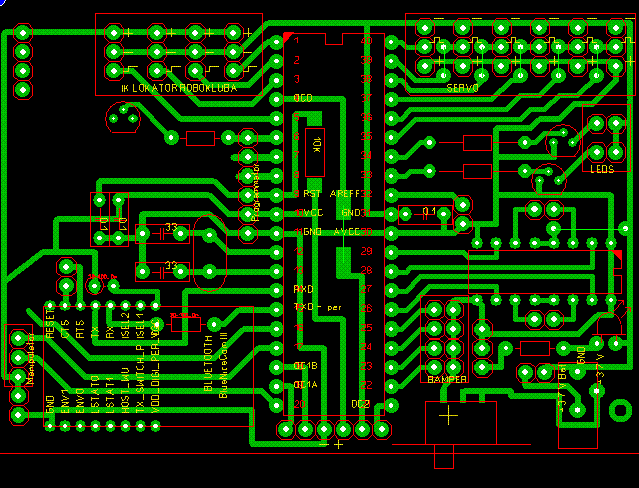

вот рисунок сделал.
Можете еще вообще плату заценить.
тут вроде немного въехал. только не понял что делать с реситом Бт модуля и с стоит ли замыкать на нем CTX RTX
Вложения
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло

Re: конект МК АТМ16 и модуль BLUETOOTH

Сообщение Master » 22 фев 2008, 17:44

Короче соединять нада Rx Mega16 - Tx BT и Tx Mega16 - Rx BT. CTS и RTS BT можно походу не соединять, а можно и сединять, по крайней мере на СОМ порте ПК это без разницы.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: конект МК АТМ16 и модуль BLUETOOTH

Сообщение =DeaD= » 22 фев 2008, 17:59

У синезубого модуля антена же есть, нельзя её куда попало поворачивать и над печаткой размещать, а то дальность обещают уменьшится сильно.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: конект МК АТМ16 и модуль BLUETOOTH

Сообщение denissyslo » 24 фев 2008, 04:11

Как человек немного знакомый с теорией распространения радиоволн могу это объяснить так:

Если модуль помещен на печатке, которая расоложеня горизонтально на высоте 6 метов и под модулем монотонный слой фальги ( как нарисовано в датише - на такой-то площади под или над ним ничего не должно быть), то если засеть с ноутбуком под эту печатку снизу на землю, то неисключен вариант, что свяхи не будет.

Но! на моей печатке всего-навсего дорожки, а не слой фольги. И самое главное - плата устанавливается на робота, высота которого от силы 10-20см. Т.е. радиоволны спокойно будут распространятья выше полна науровне 10 см. Меня это устравивает.
А в датише говорилось про обеспечение хорошег и монотонного распространения волн во вех направлениях (сферически)

Добавлено спустя 6 минут 20 секунд:
СРАНАЯ клавиатура. Нажимаю на клавиши а они не срабаывают иногда - старый бук.
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло
