Сообщение dosikus » 17 апр 2005, 14:54

Вот если кому нужна программа PROTEUS 673 PRO.
Только читайте , ради бога, до конца ветку.
http://kazus.ru/modules.php?name=Forums ... sc&start=0
Аватара пользователя
dosikus

Сообщения: 42
Зарегистрирован: 17 апр 2005, 14:26

Сообщение setar » 18 апр 2005, 11:21

А можно в двух словах что за полезная прога ?

О ней что то слышал, а вот о чём не припомню, по той ветке тоже не совсем ясно о чём речь.

;) качать чтобы узнать - не очень охота.
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Tracer » 18 апр 2005, 12:07

IMHO это ЛУЧШЕЕ что есть для отладки контроллеров AVR PIC C51 Z80

Это комплекс из двух программ

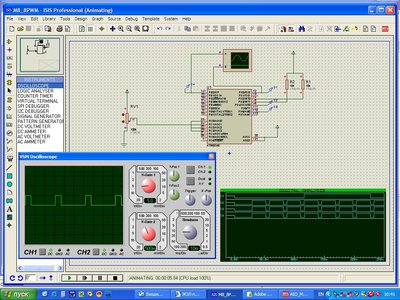

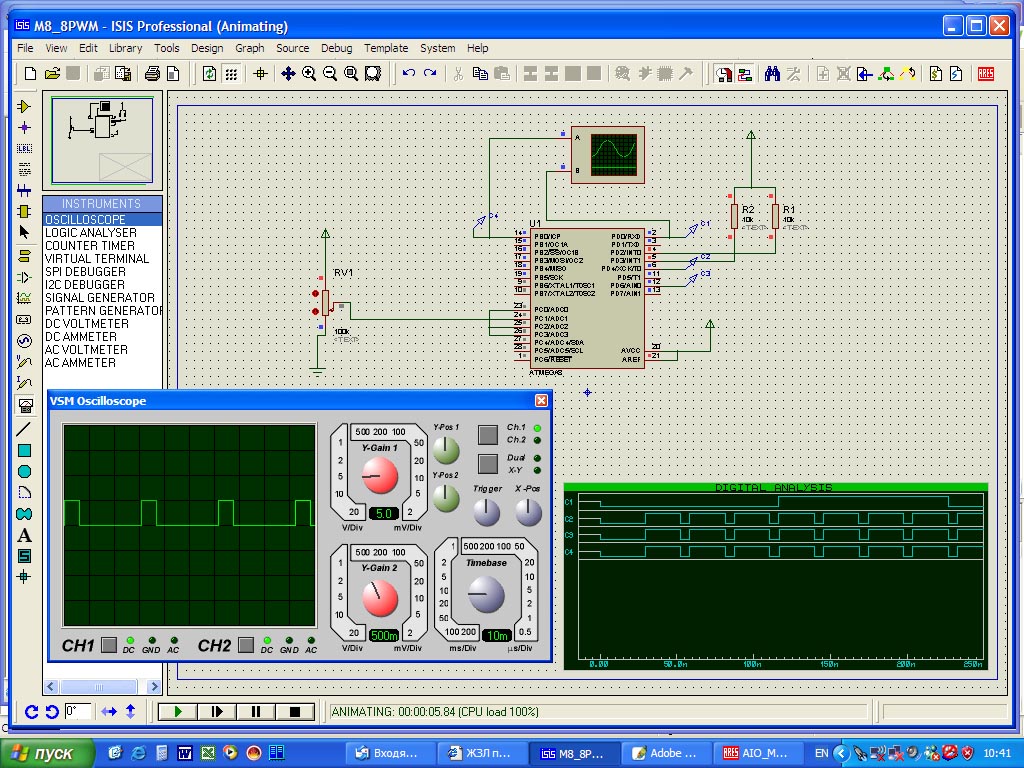

1. Рисование и симуляция схемы в РЕАЛТАЙМ - ISIS

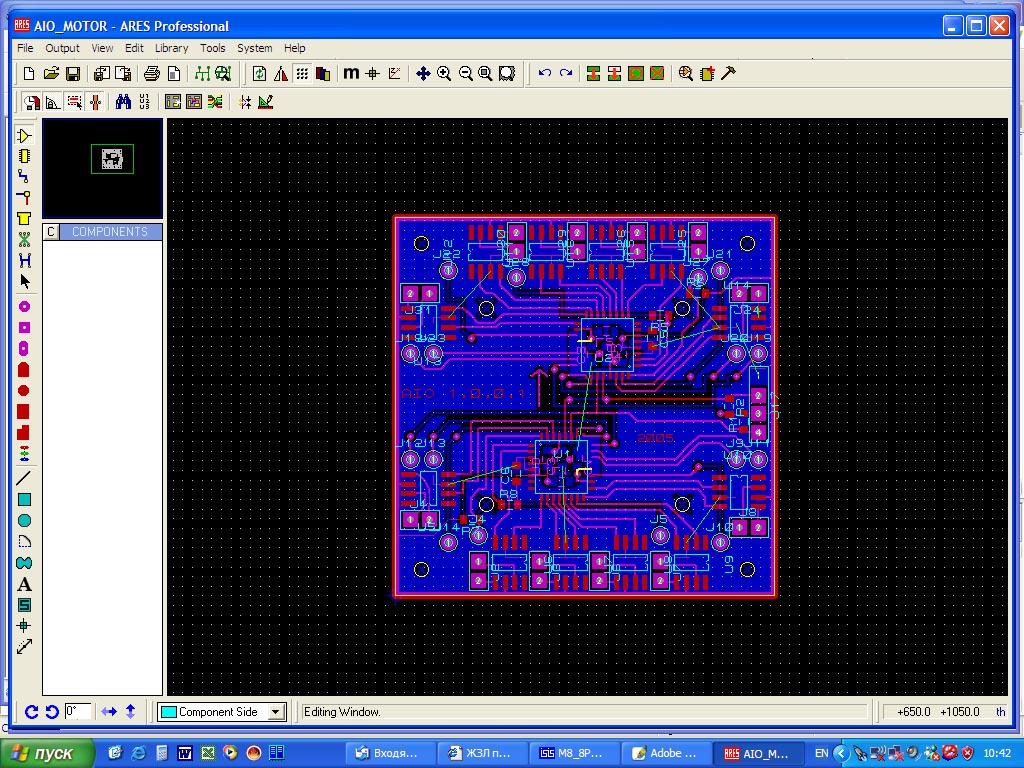

2. Разводка платы вручную, собственный трассировщик или ELECTRA - ARES

Полный набор измерительной аппаратуры + анализ характеристик цепи + анимация с детализацией позволяющей посмотреть направление протекания тока в проводниках и процесс зарядки конденсатора

Набор активных (симулируемых) компонентов - двигатели лампочки светодиодв LCD дисплеи итд итп вобщем полный П..... (набор) :lol:

В настройках контроллера указываеш HEX или COFF файл и он работает по этой программе
Вложения
ARES
ISIS
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение Mike_MA » 18 апр 2005, 13:02

Симуляция самая простая, как я погляжу...

Я использую Allegro можно и схему нарисовать,потом смоделировать в PSPICE (никогда не пользовался), а потом развести.....
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение setar » 18 апр 2005, 14:14

Mike_MA писал(а):Симуляция самая простая, как я погляжу...

:) просто не есть плохо, особенно для начинающего в это дело вникать
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Tracer » 18 апр 2005, 15:13

Proteus на SPICE работает а симуляция показана для примера так набрал сходу

to Mike Что такое сложная симуляция?
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение Mike_MA » 18 апр 2005, 17:19

Tracer писал(а):to Mike Что такое сложная симуляция?


Да я вот пользовался прогой типа "Electronic Workbench" или что-то в этом роде... Так там я провёл простой опыт - подключил к источнику напряжения  ёмкость и посмотрел осцилограмму. Результат меня опечалил.....

Хотя я смотрю на это - со своей горки... То бишь что есть, что нет - какая разница.... всё равно такой системой лично я не пользуюсь.....просто не очень люблю рекламу....
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение slava » 18 апр 2005, 18:21

Я что-то не понял - а как туда допустим в Мегу8 - hex файл грузить ???

Схему нарисовал, приборов понатыкал  - а как загрузить - непонимаю.

разобрался -

только я не пойму она с Bascom-avr совместима ?
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение Tracer » 18 апр 2005, 19:34

to Mike
Я не продаю Proteus и у меня нет личной заинтересованности просто поделился своими впечатлениями (так можно любой ответ интерпретировать как рекламу того или иного ПО или железа :lol: )

to slava Кликаеш мышкой на компоненте появится окошко там всякие установки втч и выбор файла программы HEX или COFF если BASCOM делает COFF (как для AVR Studio) или HEX (он и в африке HEX) то совместима.
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение slava » 18 апр 2005, 19:44

ВАУ!!!!


Спасибо огромное!!! заработало :)

а русской инструкции нет ? :)
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение Tracer » 18 апр 2005, 19:54

to slava Русская инструкция это Метод научного ТЫКА
Там все прозрачно поэксперементируй и во всем разберешся посмотри экзамплы спроси на форуме итд итп ну не мне же тебя учить.
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение casper_r » 18 апр 2005, 20:39

slava писал(а):ВАУ!!!!
а русской инструкции нет ? :)


http://www.enigma2004.nm.ru/avr.HTM


Часть 8. Проект CodeVision знакомимся с семисегментной индикацией..Rar
Часть 9. Моделируем проект написанный в 8 части в среде Proteus. Rar
Часть 10. ТрПН ? тиристорный регулятор переменного напряжения на базе AVR. Rar.
Часть 11. ЖКИ. CodeVision AVR, Proteus. Rar
Часть 12. Кнопки. CodeVision AVR, Proteus. Rar
Часть 13. Светодиоды. CodeVision AVR, Proteus. Rar
Часть 14. Компаратор, CodeVision AVR, Proteus. Rar
Часть 15. Шаговый двигатель. Работа с транзистором на RL нагрузку (фаза двигателя),  (широтно-импульсное) регулирование тока в фазе с использованием встроенного компаратора,CodeVision AVR, Proteus. Rar
Часть 16. ШИМ в ИППН (импульсный преобразователь постоянного напряжения), CodeVision AVR, Proteus. Rar
Часть 17. АЦП в AT90S8535 CodeVision AVR, Proteus. Rar
асть 18. ИППН с обратной связью по напряжению. CodeVision AVR, Proteus Rar
Часть 19. Пару слов о Proteus (ISIS и ARES)
Часть 20. Создание печатных плат в программе ARES (Proteus) Rar



и так далее, сайт хороший
Аватара пользователя
casper_r

Сообщения: 158
Зарегистрирован: 25 янв 2005, 07:53
Откуда: со стула в г.Николаеве

Сообщение Tracer » 18 апр 2005, 21:18

Спасибо КЛАССНАЯ ссылка :)
Аватара пользователя
Tracer

Сообщения: 195
Зарегистрирован: 24 ноя 2004, 12:36
Откуда: Харьков

Сообщение Digit » 19 апр 2005, 00:02

casper_r, спасибо! Ссылка просто золотая! :)
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение nest » 19 апр 2005, 17:45

поставил я её как то.... покрутил с 10 минут ... и стёр к херам.

всё, что требует больше 10 минут для изучения тычками - в мусор.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm
