LCM1602K-FL-GBS-R что за зверрек где взять документацию

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Demon » 15 дек 2007, 01:37

Подскажите пожалуйста где взять документацию на этот ЖК LCM1602K-FL-GBS-R в магазине сказали что он руссифицированный и с подсветкой и в нете на него есть документация но найти не могу.Может кто знает?
Ниже он:
P.S. :За качество фоток извиняюсь на мобилу фоткал.
Вложения

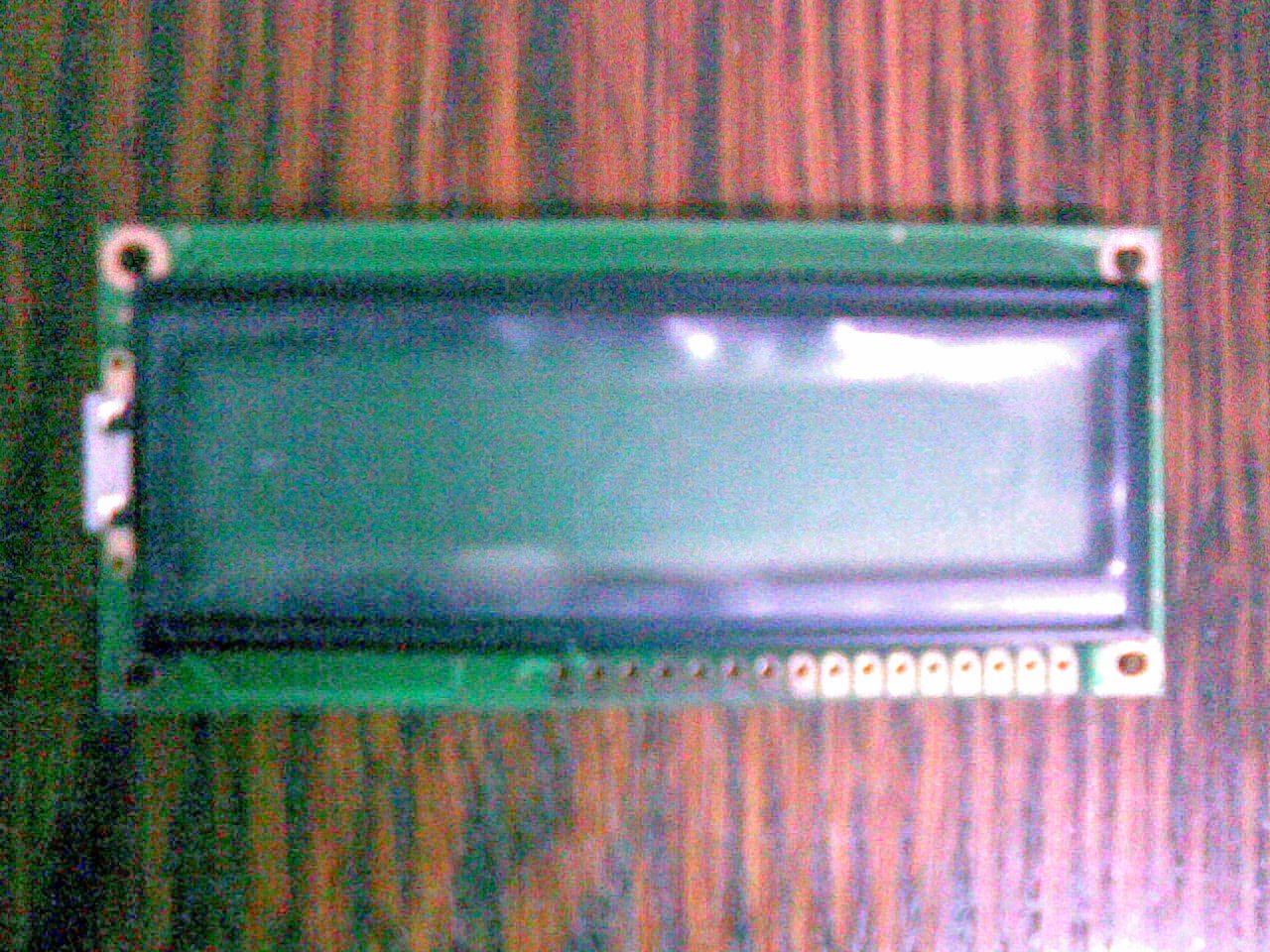

с переди

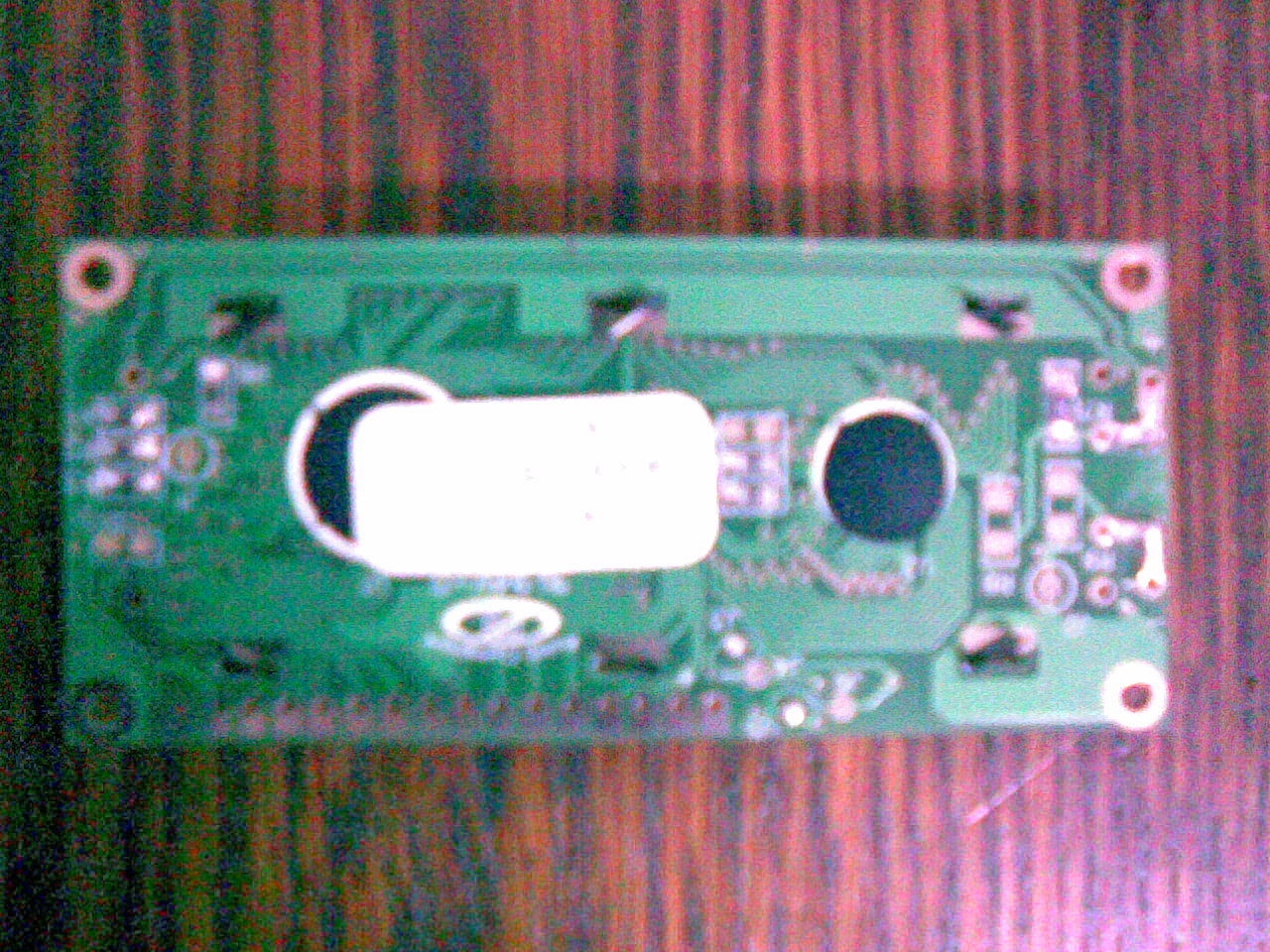

с зади
Demon

Сообщения: 15
Зарегистрирован: 29 ноя 2007, 01:12
Откуда: Тула

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Vooon » 15 дек 2007, 01:46

сдается мне что это HD44780-совместимый знакосинтезирующий экран
16 символов в строке, 2е строки.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Demon » 15 дек 2007, 01:59

да это в принципе понятно но там 16 контактов да еще два с боку
с боку мне кажется это для подсветки?
Demon

Сообщения: 15
Зарегистрирован: 29 ноя 2007, 01:12
Откуда: Тула

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Vooon » 15 дек 2007, 02:20

14 контактов - обычный интерфейс + 2 контакта на подсветку.
сбоку два контакта - скорее всего предусмотрены для разных подсветок.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Demon » 15 дек 2007, 02:37

Пасибо попробую подключить :D
Demon

Сообщения: 15
Зарегистрирован: 29 ноя 2007, 01:12
Откуда: Тула

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение pomidor » 15 дек 2007, 10:29

я попал однажды, без даташита подключив WH1602D как обычный, так у него первая нога оказалась плюсом, а вторая землей, а не наоборот как у первого скаченного описания
кстати, первая ссылка в гугле на LCM1602K
http://longtech-display.com/datasheet/LCM1602K.pdf - обычная распиновка 1-Vss, 2-Vdd, 15-а, 16 - к
pomidor

Сообщения: 26
Зарегистрирован: 14 июл 2006, 01:32
Откуда: 16ru

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Demon » 15 дек 2007, 17:22

Спасибо берусь за пояльник! :D
Demon

Сообщения: 15
Зарегистрирован: 29 ноя 2007, 01:12
Откуда: Тула

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Master » 16 дек 2007, 20:23

Пляяяяяяяя без документации не подключай шансы 50 на 50 что 1 это +, а 2 это - минус. У болимина например разные модели имеют разные схемы включения.

Добавлено спустя 18 секунд:
Наверное я уже не успел.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Demon » 17 дек 2007, 02:26

Да у спел я пока еще ни чего с ним не делал, только првада подпоял, сессия началась очень хвостов много Master а по ссылке не заходил там вроде все написанно как я понял там для разных модеелей расположение контактов показанно сверху и снизу о зкрана.
Кто-нибудь подскажите как выводить 16 разрядные числа на дисплей в asmbler?Напимер если мне надо выводить показания с АЦП?
К стати если не правильно подключить ЖК выдет ли он из строя? :(
Demon

Сообщения: 15
Зарегистрирован: 29 ноя 2007, 01:12
Откуда: Тула

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Master » 17 дек 2007, 09:52

К стати если не правильно подключить ЖК выдет ли он из строя?

90% что да.

Кто-нибудь подскажите как выводить 16 разрядные числа на дисплей в asmbler?

Зачем тебе на асме юзай CVavr, там и бибилотека есть упрощающая работу с экранчиком.

Ссылку дома гляну. Если не забуду.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Vooon » 17 дек 2007, 10:58

Master писал(а):Пляяяяяяяя без документации не подключай шансы 50 на 50 что 1 это +, а 2 это - минус. У болимина например разные модели имеют разные схемы включения.


так нашли же дш:
pomidor писал(а):кстати, первая ссылка в гугле на LCM1602K
http://longtech-display.com/datasheet/LCM1602K.pdf - обычная распиновка 1-Vss, 2-Vdd, 15-а, 16 - к


так что какие проблемы?
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение TomaT » 17 дек 2007, 14:11

Ну, что вы как маленькие, в 99,9% земля на плате обнаруживается за 0,5-1сек. с первого взгляда, еще через 5-10 -- питание.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение Master » 17 дек 2007, 15:56

Научи.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение rig » 17 дек 2007, 16:16

действительно, научи. не у всех же такое быстродействие
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: LCM1602K-FL-GBS-R что за зверрек где взять документацию

Сообщение TomaT » 17 дек 2007, 18:13

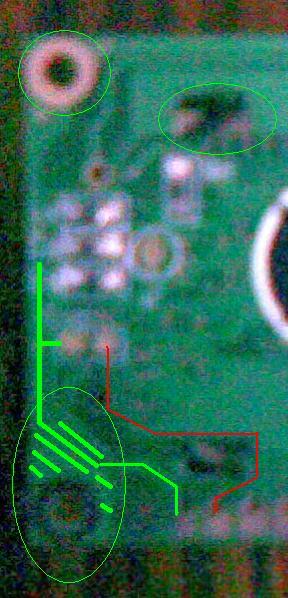

На фото почти ничего не видно, но думаю смысл ясен?
Вложения
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов
