А что там у него внутри?

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

А что там у него внутри?

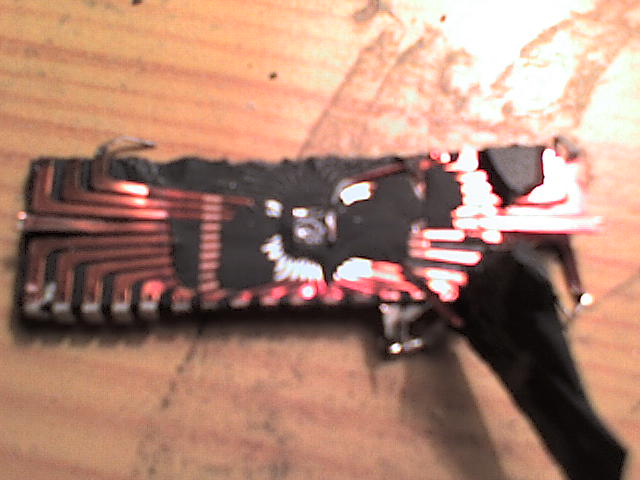

Сообщение Master » 09 ноя 2007, 23:05

Вот раскурочил Мегу16 :D
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: А что там у него внутри?

Сообщение steel_monkey » 09 ноя 2007, 23:46

Я почему-то думал, что на меди внутри корпуса производители экономят. Оказывается совершенно наоборот.
Аватара пользователя
steel_monkey

Сообщения: 346
Зарегистрирован: 14 июл 2007, 23:38
Откуда: SPb
прог. языки: немного албанский

Re: А что там у него внутри?

Сообщение Myp » 10 ноя 2007, 00:06

а если держать рукой кукуюнить любую линзу перед объективом то можно фокус настроить на супермакро

я фоткал матрицу 16х16 пикселей из сенсора из мышки так что отдельные пиксели квадратиками были видны на фотке


прикольно :)
гдето у меня тинька 2313 битая валялась надо будет сломать когда найду =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: А что там у него внутри?

Сообщение steel_monkey » 10 ноя 2007, 00:21

Сколько же тогда стоит сама кремневая черепашка? Вообще центы наверное.
Аватара пользователя
steel_monkey

Сообщения: 346
Зарегистрирован: 14 июл 2007, 23:38
Откуда: SPb
прог. языки: немного албанский

Re: А что там у него внутри?

Сообщение Digit » 10 ноя 2007, 01:12

Мастер, респект! :good: Тоже было интересно, как оно там устроено! Только вот фото б почетче...
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: А что там у него внутри?

Сообщение steel_monkey » 10 ноя 2007, 01:42

Дык, какой микроскоп нужен для такого дела? В разорваашейся 7805 кстати можно было под микроскопом различить структуру чипа ( бинокулярный микроскоп, усиление не помню).
Аватара пользователя
steel_monkey

Сообщения: 346
Зарегистрирован: 14 июл 2007, 23:38
Откуда: SPb
прог. языки: немного албанский

Re: А что там у него внутри?

Сообщение Master » 10 ноя 2007, 17:18

Digit писал(а):Мастер, респект! :good: Тоже было интересно, как оно там устроено! Только вот фото б почетче...

Оооооооо, у меня на работе есть микроскоп х1000 нада будет позыбать че там внутри и сфоткать тоже мона.
А это фотка не четкая с мобилы 0,3мПс.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: А что там у него внутри?

Сообщение Master » 10 ноя 2007, 17:19

steel_monkey писал(а):Я почему-то думал, что на меди внутри корпуса производители экономят. Оказывается совершенно наоборот.

Она наверное выполняет функцию радиатора.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: А что там у него внутри?

Сообщение Master » 12 ноя 2007, 22:52

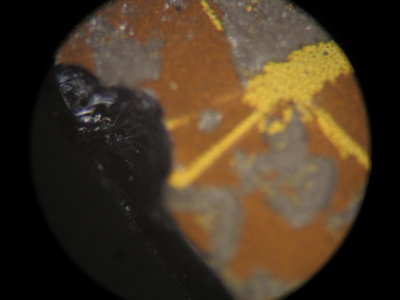

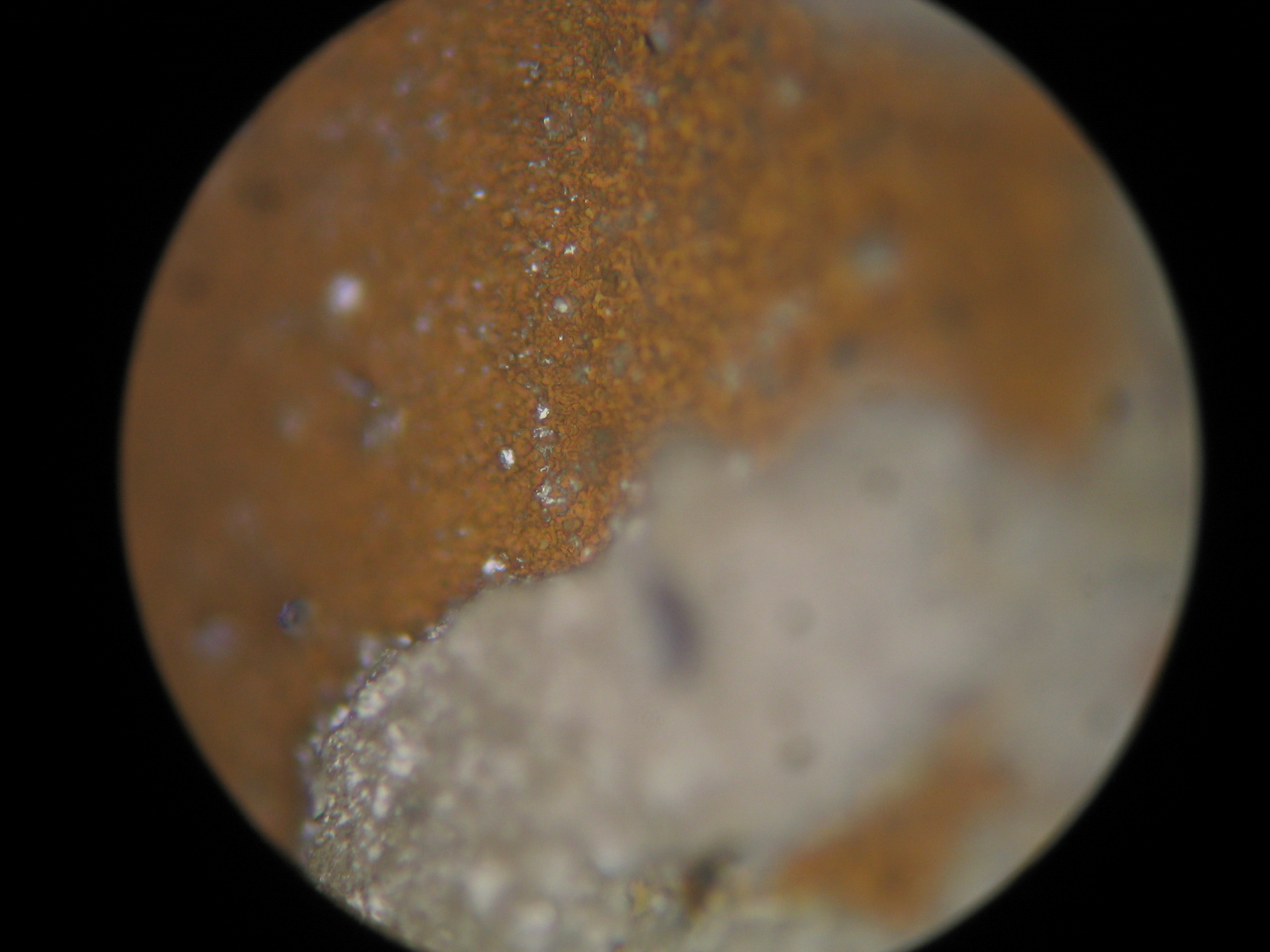

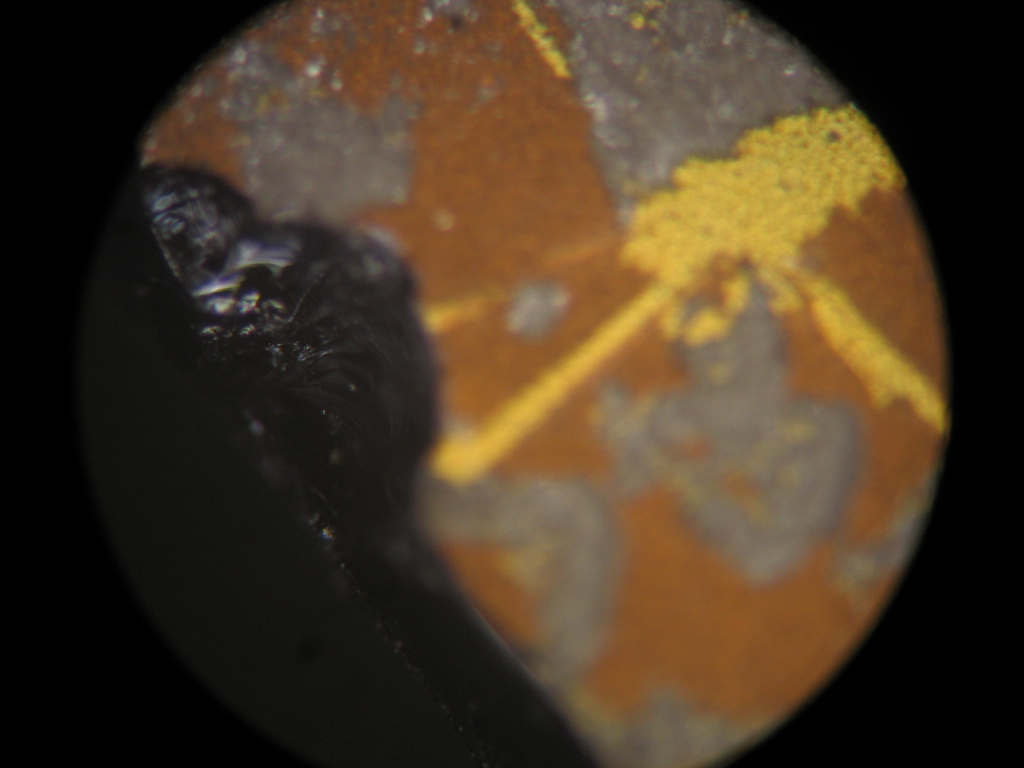

Седня смотрел в микроскоп, короче ниче не видно, увеличение х1000 на первой фотке и х100 на второй. Съемка со стороны подложки сверху ниче не видно тока сколы кремния.
Вложения
1 003.jpg
1 002.jpg
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: А что там у него внутри?

Сообщение steel_monkey » 12 ноя 2007, 23:35

Структуру можно рассмотреть на микрухах с кварцевым окном для УФ. Есть одна такая ( старая моторола), испоьзуется для сушки плат стоя ( ноги крепкие). Там ножки от кристалла отходят очень тонкие, толщиной с волосок ( собственно почему я и сказал, что экономят). На поверхности кремния разные элементы даже различить по цвету и фактуре можно ( ПЗУ, ядро). постараюсь сделать фотку.
Аватара пользователя
steel_monkey

Сообщения: 346
Зарегистрирован: 14 июл 2007, 23:38
Откуда: SPb
прог. языки: немного албанский

Re: А что там у него внутри?

Сообщение Myp » 16 ноя 2007, 21:16

я так думаю там кремний кверхногами стоит и по этому ничо не видно

а микрухи с окошками правда класные
я с лупой часовой разглядывал
видно всякие структуры хитрые
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: А что там у него внутри?

Сообщение TomaT » 19 ноя 2007, 11:41

Отберу взад фотик, сделаю фоты PIC16C765 и PIC16C77 (они у мну в CerDIP'e с окошком).
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: А что там у него внутри?

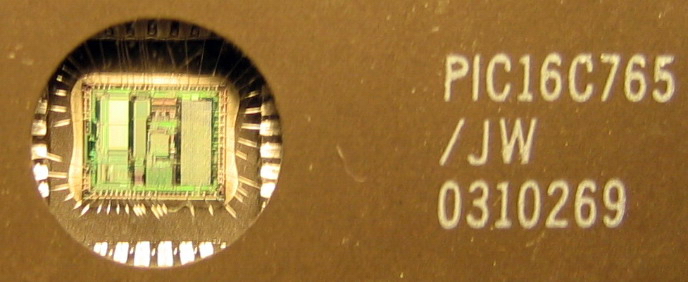

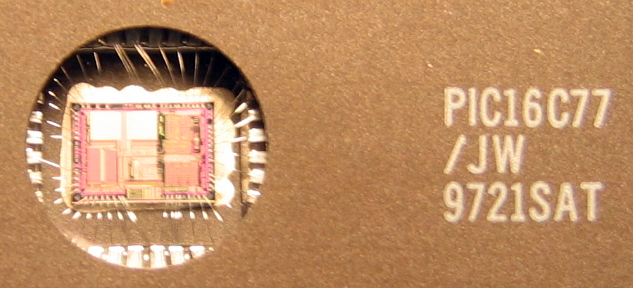

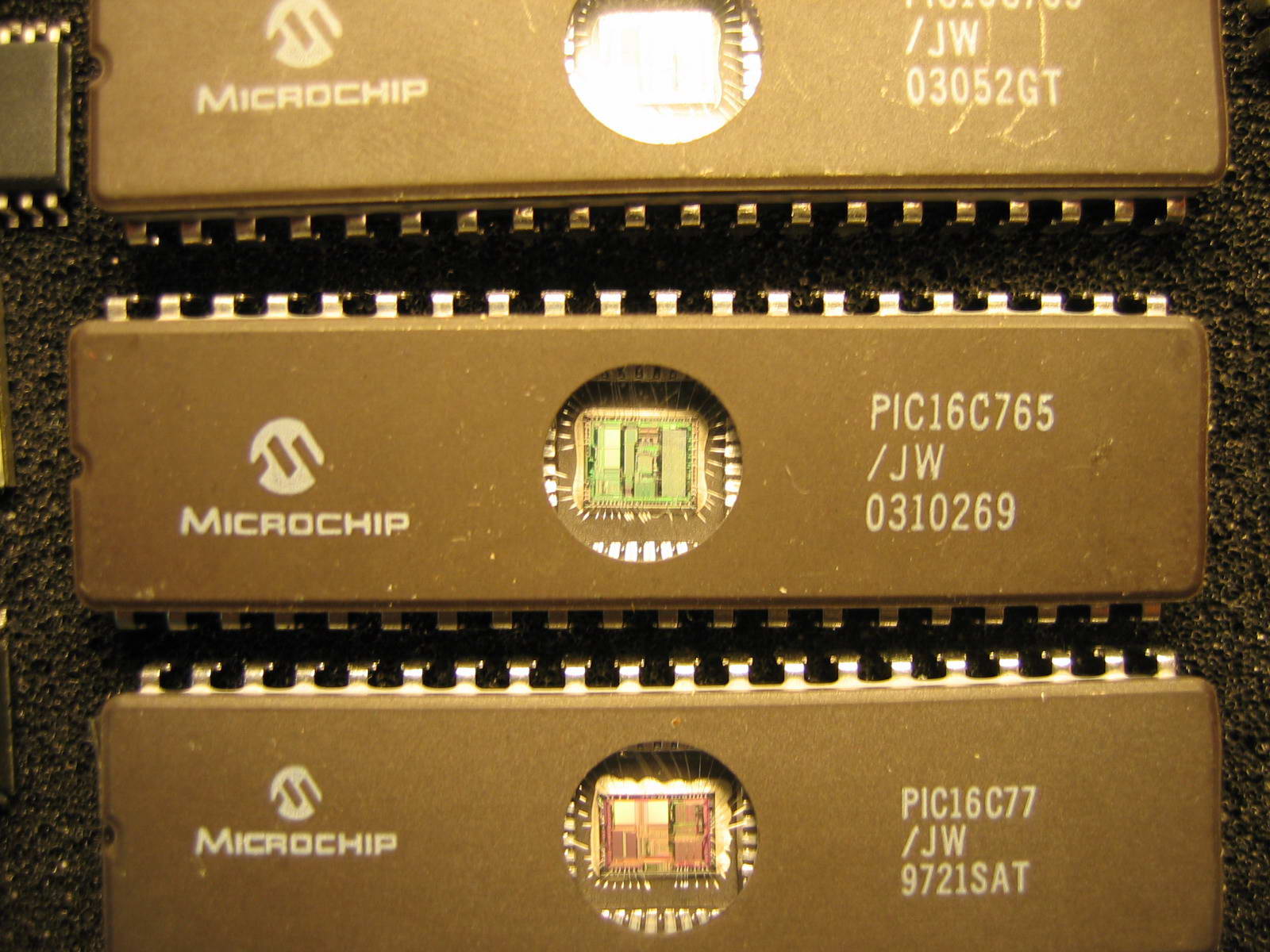

Сообщение TomaT » 17 дек 2007, 19:14

Ну вот, обещанного как говорится три года ждут :D



Сверху и снизу отчетливо видно подключение к пинам питания.
Завтра попробую через мелкоскоп.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: А что там у него внутри?

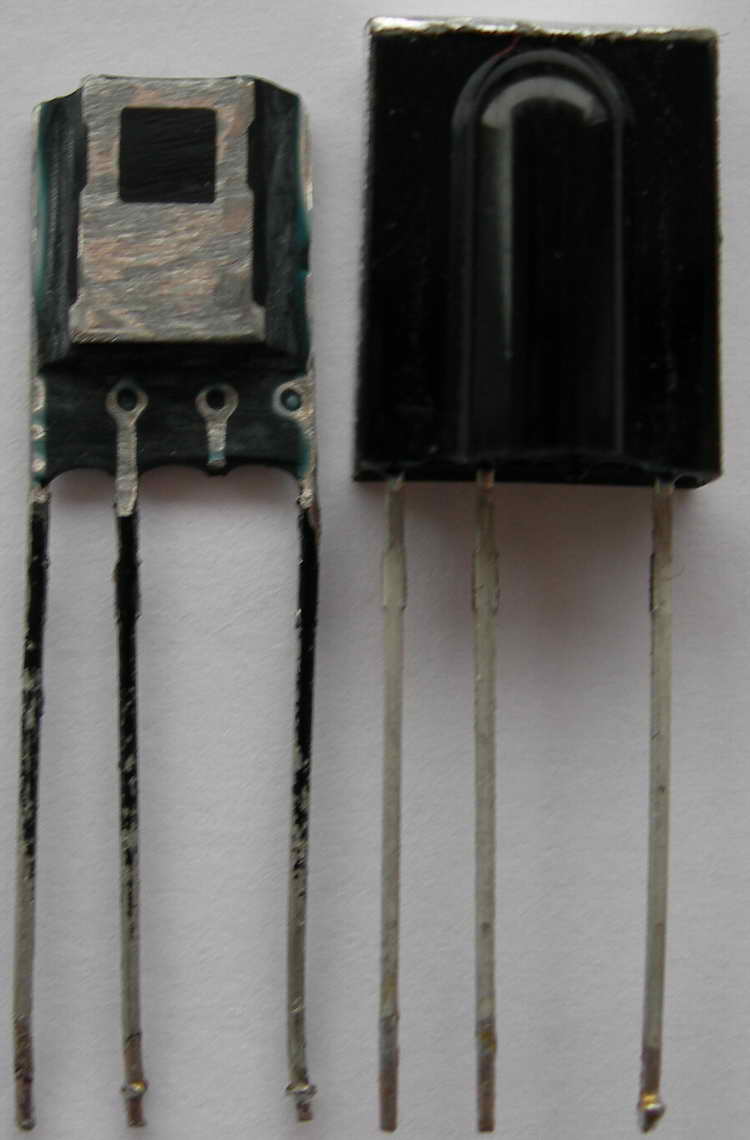

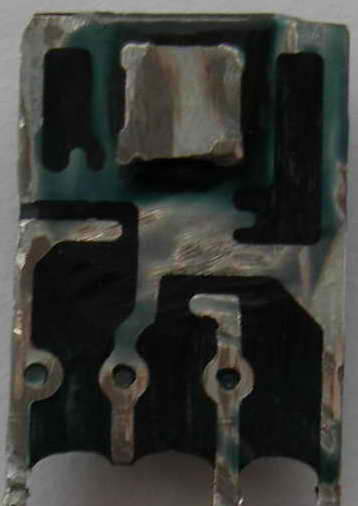

Сообщение Myp » 26 янв 2008, 15:22

итак новый экспонат в нашем музее


вашему вниманию представляется обычный TSOP 1736

взяв в руки дремель и надев респиратор (ато очень уж много пыли от него)

я извлёк на свет божий внутренности
(ВНИМАНИЕ TSOP ОСТАЛСЯ РАБОТОСПОСОБНЫМ)

ну и сфоткал это дело =)
и о чудо открылась тайна 4й ножки тсопа которая всегда отломана или вобще отсутствует
это земля =)

как можно заметить
тсоп с лицевой стороны закрыт железной пластинкой
под ней видимо находится электроника
а окошечко(примерно 2.5х2.5 мм) это как раз окошечко к светочувствительному элементу
именно туда и надо светить =)
Вложения
обратная сторона
лицевая сторона
рядом нетронутый тсоп
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: А что там у него внутри?

Сообщение Digit » 26 янв 2008, 15:56

Не похоже, что можно отрезать у ТСОПа много лишнего, чтоб габариты уменьшить... Разве что линзу эту перед окошком стачивать :no:
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий
