модель ATmega8 для спринт лайаута с подписями

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

модель ATmega8 для спринт лайаута с подписями

Сообщение Myp » 11 июн 2007, 14:59

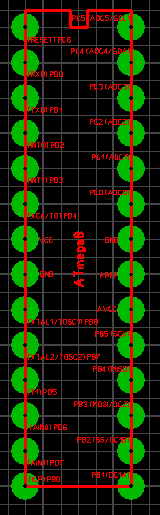

вот щас сделал модельку для спринтлайаута  8)
мега 8 с  подписаными ножками
просто взял и подписал красным цветом всё что может быть выведено на каждую ногу
имхо оч удобно
можно не смотреть в даташит и по памяти не вспоминать
а сразу вести дорожки к тем ногам которые надо
Вложения
AVR-controller.rar
файлик распокавать и положить в папку с макросами программы
(14.97 КиБ) Скачиваний: 92
ACDSee6 BMP Image.jpg
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение The_Kurs » 11 июн 2007, 15:09

Хм полезная штучка !!!
А как ты граници микросхемы рисовал ??? Контактные площадки просто а вот что то граници никак найти не мог!
The_Kurs

Сообщения: 161
Зарегистрирован: 16 фев 2007, 16:33
Откуда: Петропавловск-Камчатский

Сообщение Myp » 11 июн 2007, 15:22

а нуно выбрать слой S1 и рисовать также как обычные дорожки
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение The_Kurs » 11 июн 2007, 15:24

Спасибо попробую ))) :)
The_Kurs

Сообщения: 161
Зарегистрирован: 16 фев 2007, 16:33
Откуда: Петропавловск-Камчатский
