Запорол!

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Запорол!

Сообщение Boris317 » 09 апр 2007, 17:12

Здравствуйте, нужна ваша помощь! Запорол уже 4 Тини13. В общем, после первой прошивки через 5 проводков компьютер перестаёт видеть микроконтроллер и повторная прошивка становится невозможной. В чём может быть дело?
P.S. Триггеры не трогал.
Аватара пользователя
Boris317

Сообщения: 21
Зарегистрирован: 12 ноя 2006, 21:30
Откуда: Москва

Сообщение Myp » 09 апр 2007, 17:18

1. Чем шьёшь?
2. Что именно шьёшь?


телепатов тут нет
формулируй конкретно получишь ответ

всё же вероятно потрогал фьюзы...
контролер читается?
а просто так пустой контроллер читается?
а провода не длиннее 15 см? может из за помех фьюз прошивается
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15936
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Запорол!

Сообщение avr123.nm.ru » 09 апр 2007, 17:40

Boris317 писал(а):Здравствуйте, нужна ваша помощь! Запорол уже 4 Тини13. В общем, после первой прошивки через 5 проводков компьютер перестаёт видеть микроконтроллер и повторная прошивка становится невозможной.

В чём может быть дело?

P.S. Триггеры не трогал.


Фьюзы могли стоять на отключение вывода RESET.  Если так - то выкинуть их можно теперь.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Boris317 » 09 апр 2007, 17:49

Прошиваю через CodeVisionAVR простую программу которая пишет в PORTB 255
Новые контролkеры читаются. Провод 10 см
Аватара пользователя
Boris317

Сообщения: 21
Зарегистрирован: 12 ноя 2006, 21:30
Откуда: Москва

Сообщение avr123.nm.ru » 09 апр 2007, 18:00

кнопкой "принтскрин" закепчети диалог установки фьюзов обрежте чуток и вставьте сюда - позырю.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Boris317 » 09 апр 2007, 18:14

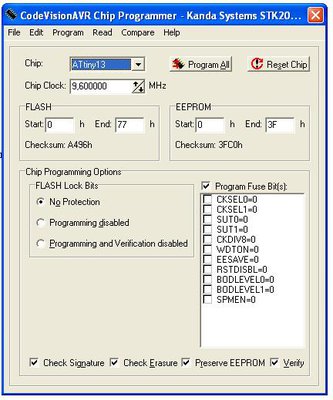

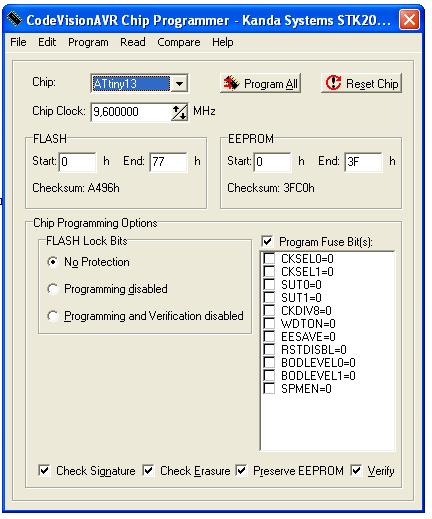

Вот
Вложения
Аватара пользователя
Boris317

Сообщения: 21
Зарегистрирован: 12 ноя 2006, 21:30
Откуда: Москва

Сообщение Myp » 09 апр 2007, 19:00

а зачем вам вобще вон та галочка??????
рядом с которой написано програм фьюз бит(s)
уберите её от греха  подальше
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15936
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение maktep » 09 апр 2007, 19:16

Myp, верно
Она все и херит то поди. Единички(!) записываются туды.
Автор темы, посмотри что соотв всем единичкам в тини13. Может еще не убита и есть такой режим работы.
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Сообщение Boris317 » 09 апр 2007, 19:26

Точно в даташите двум единичкам соответствует 128kHz Internal Oscillator - это значит что тини работает на 0,128мГц?
Аватара пользователя
Boris317

Сообщения: 21
Зарегистрирован: 12 ноя 2006, 21:30
Откуда: Москва

Сообщение avr123.nm.ru » 09 апр 2007, 19:30

По таблицам 44 м 45  некоторые фьюзы с завода 0.   Вы новый чип прочитайте в начале и аосморите как фьюзы стоят.

Если вам частоту менять не нужно то снимите галочку "программировать фьюзы".
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Boris317 » 09 апр 2007, 19:36

Новых нету, может есть у кого прочитайте и напишите здесь если не трудно пожалуйста!
Аватара пользователя
Boris317

Сообщения: 21
Зарегистрирован: 12 ноя 2006, 21:30
Откуда: Москва

Сообщение avr123.nm.ru » 09 апр 2007, 20:05

Boris317 писал(а):Точно в даташите двум единичкам соответствует 128kHz Internal Oscillator - это значит что тини работает на 0,128мГц?


Значит вам нужно сильно понизить частоту тактового сигнала при програмировании  - в 8-10 раз против обчной.

в CVAVR - меню - Сетттингс  -  Программер  -  и "делей мультиплаер"  поставьте 10.

А фьюзы по-умолчанию в таблицах 44 и 45 ДШ написаны.  "дефалт вэлъю"

avr123.nm.ru/07.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Boris317 » 09 апр 2007, 20:06

Огромное спасибо!
Аватара пользователя
Boris317

Сообщения: 21
Зарегистрирован: 12 ноя 2006, 21:30
Откуда: Москва

Сообщение Boris317 » 09 апр 2007, 21:03

Все 4 трупика ожили! Кстати галочка Програм Фюз Битс стоит по умолчанию.
Аватара пользователя
Boris317

Сообщения: 21
Зарегистрирован: 12 ноя 2006, 21:30
Откуда: Москва

Сообщение avr123.nm.ru » 09 апр 2007, 21:05

Ну слава богу !    :lol:
