Сообщение Master » 10 янв 2007, 20:27

1. Может ли Mega16 работать на частоте 16 МГц. По таблице характеристик контроллеров Atmel написано, что макс. частота 16, но в даташите на стр. 24 в таблице 4 Crystal Oscillator operating modes указана максимальная частота в 8 МГц.
Максимальная частота 12 МГц, но там другая схема включения генератора.

2. Если я запрограммирую фьюзы МК для работы с внешним кварцевым резонатором, то я уже не смогу прошивать его программатором 5 проводков? Или смогу если на программатор тоже повешу кварцевый резонатор?

Если эти темы уже обсуждалась дайте ссылку.



P. S. 2 avr123.nm.ru Курс читал полностью 2 раза.  :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение avr123.nm.ru » 10 янв 2007, 21:37

почитайте в ТРЕТИЙ. на странице - avr123.nm.ru/07.htm

по-БЕЛОМУ написано что делать для 16 МГц !!!

========

не надо читать много раз. прочитайте ОДИН но ВНИМАТЕЛЬНО !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение libricon » 10 янв 2007, 21:44

ну не факт что по белому, но точно что не черным  :lol:
libricon

Сообщения: 303
Зарегистрирован: 09 июн 2005, 19:49

Сообщение avr123.nm.ru » 10 янв 2007, 21:59

в данном случае как раз черным по-белому !

вот начало абзаца:

"Для использования ATmega16 (и других мег) с внешним кварцевым или керамическим резонатором на частотах выше 8 МГц вам нужно  ... "

==========

Я думаю еслиб курс и правда был прочитан 2 раза
то это было бы замечено.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение libricon » 10 янв 2007, 23:09

ну знаю у кого как, а то что поцитировал авр123 было черно по серому, немного голубоватоо оттенка....



а вообще, курс, там есть что почиттаь. но организация 0, сисетматизация  -4 ( минут четыре, это не дефис и не черточка)

оформление там же где и  систематизация,

спамерство на троечку, т.к в спаме на майл ру еще не видел.
libricon

Сообщения: 303
Зарегистрирован: 09 июн 2005, 19:49

Сообщение Master » 11 янв 2007, 12:20

2 avr123.nm.ru
В курсе который я скачал месяц назад этого нет. Предлагаю на первой странице курса писать дату последнего обновления.

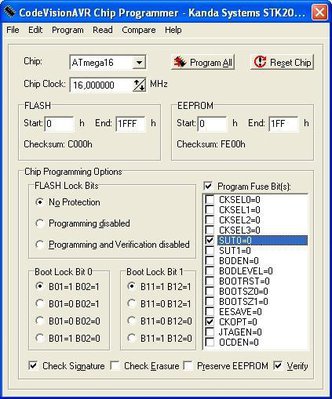

Т. е. для того чтобы МК работал на частоте 16МГц необходимо поставить галочки как на рисунке?
Вложения
Последний раз редактировалось Master 11 янв 2007, 13:34, всего редактировалось 1 раз.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение avr123.nm.ru » 11 янв 2007, 13:00

написано так:

Для использования ATmega16 (и других мег) с внешним кварцевым или керамическим резонатором на частотах выше 8 МГц вам нужно установить фьюзы как в примере выше но запрограммировать CKOPT  - значит сделать его "0". Т.е. вам нужна такая комбинация:

SKCEL   1111     SUT  10       CKOPT   0


т.е. на картинке выше правильно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 11 янв 2007, 13:02

Master писал(а):2 avr123.nm.ru
Предлагаю на первой странице курса писать дату последнего обновления.


у меня на 1й странице в начале написано - читать рекомендую он-лайн версию.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Master » 11 янв 2007, 13:34

2 у меня на 1й странице в начале написано - читать рекомендую он-лайн версию.
Так что мне теперь каждый день весь курс он-лайн перечитывать, чтобы узнать о обновлении?

Я одну картинку стер, а то их чего то две стало. Оставил правильную?
Прошу еще раз уточнить чтобы не вводить в заблуждение других читателей темы.

И еще в курсе есть фьюз SKCEL, а в CVAVR CKSEL это одно и тоже или очепятка.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение avr123.nm.ru » 11 янв 2007, 14:36

SKCEL - это опечатка. только наверно в вашей старой версии ? да?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Master » 11 янв 2007, 17:44

2 avr123.nm.ru
Нет стр 7 перед и до рисунка установки фьюзов.

И все же я еще раз прошу подтвердить  правильность установки фьюзов на рисунке.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение avr123.nm.ru » 11 янв 2007, 19:13

да это опечатка. спасибо щас исправлю.

у вас на картинке правильно! я ваше уже подтвердил.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Master » 15 янв 2007, 13:32

Ура прошил свой первый Mega16. Правда не знаю работает или нет, но прошил несколько раз кодвизионом и аврелем шьется нефиг делать :).
Возникли следующие вопросы. При прошивке кодвижином выдает предупреждение о том что еепром пустой. Это нормально? Он спрашивает записать файл я жму нет, а он все равно что-то записывает (глупый вопрос, но просто интересно :oops: ).
Второй вопрос за что отвечает фьюз BOOTSZ?
И третий вопрос я не хочу использовать JTAGEN снять с него галочку?
Спасибо AVR123.nm.ru и  всем кто мне помог советами  :lol:
Пошел разводить плату со светиками буду тестить че я там зашил.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение avr123.nm.ru » 15 янв 2007, 15:04

изготовление платы - avr123.nm.ru/06.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 15 янв 2007, 15:07

Master писал(а):я не хочу использовать JTAGEN снять с него галочку?


да.  подробно:  http://avr123.nm.ru/02.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
