Подключение LCD 16x2 на шину данных к 8051+EEPROM (Bascom).

Сообщение Planet001 » 12 ноя 2017, 20:09

В интернете почти ничего не нашел по этой теме. Потратил несколько дней.
Своих знаний не хватает.
Есть стандартный дисплей 16х2 типа 1602 итд.
Есть камень 80С51 (80С52) совместимый + 27С512 через защелку 74HC573 ( плата от старой кассы).
Куда подключать D0-D7 вроде как понятно. А вот куда RS,E, RW - НУ СОВСЕМ НИКАК((.
В Bascom предлагается вот такой код:

Код: Выделить всёРазвернуть
Config Lcd = 16 * 2
Config Lcdbus = 8
$lcd = &HC000                                                 'writing to this address will make the E line of the LCD high
$lcdrs = &H8000
Lcd "Hello world"
End


Что это за адреса? Откуда они берутся??? Как в итоге подключить дисплей, чтобы он отображал текст?

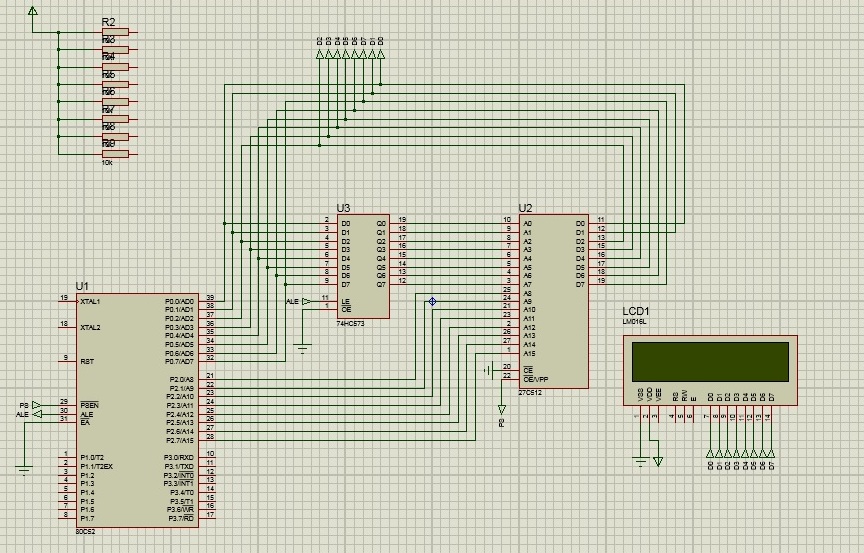

Схема из протеуса прилагается.

Может быть кто-то сталкивался?
