Arduino Nano v3.0 + шилд Eleks Maker + benbox

Сообщение Master987 » 01 дек 2016, 13:47

Доброго времени суток.
Нужен шилд для Arduino который будет работать с программой benbox (программа для лазерных гравёров )

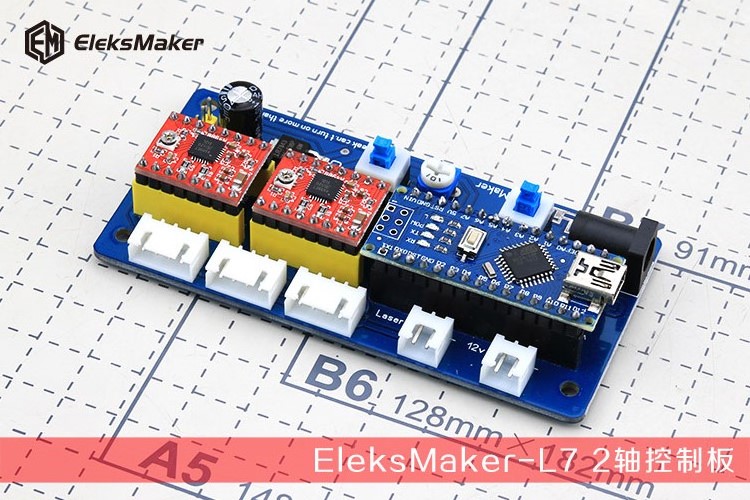

Решением было шилд Eleks Maker L7

но у него цена на али от 1500руб. дорого решил сам сделать копию.
Схемы не нашел возможно плохо искал поэтому разводил плату с небольшого количество фотографий на которых половину дорожек не видно.

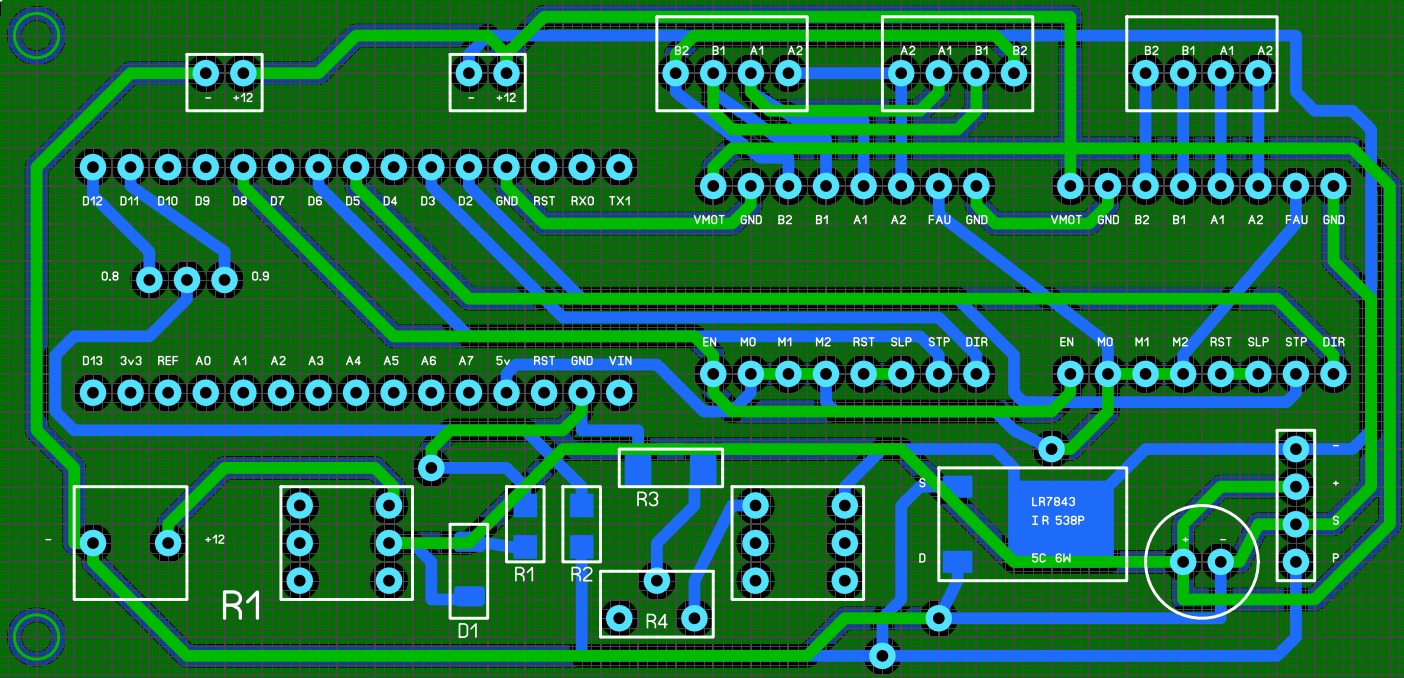

результат
L7 Eleks Maker 1.jpg

Появился вопрос к знатокам электроники какие резисторы поставить R2, R3, R4, и LR7843 их что-то много разных а с точно такой же маркировкой не нашёл, какой ставить?
собрал схему на макете двигатели крутятся вместо лазера диод тоже горит как надо.
схему и программу в которой рисовал плату выложил на яндекс диск вдруг еще кому нужна будет :beer:
https://yadi.sk/d/oRy35lTszpQVZ
Printer: дельта rostock
Firmware: Marlin
Filament: ABS - 1.75
Nozzle: 0.3 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
