Сообщение Fizpok » 14 сен 2016, 09:40

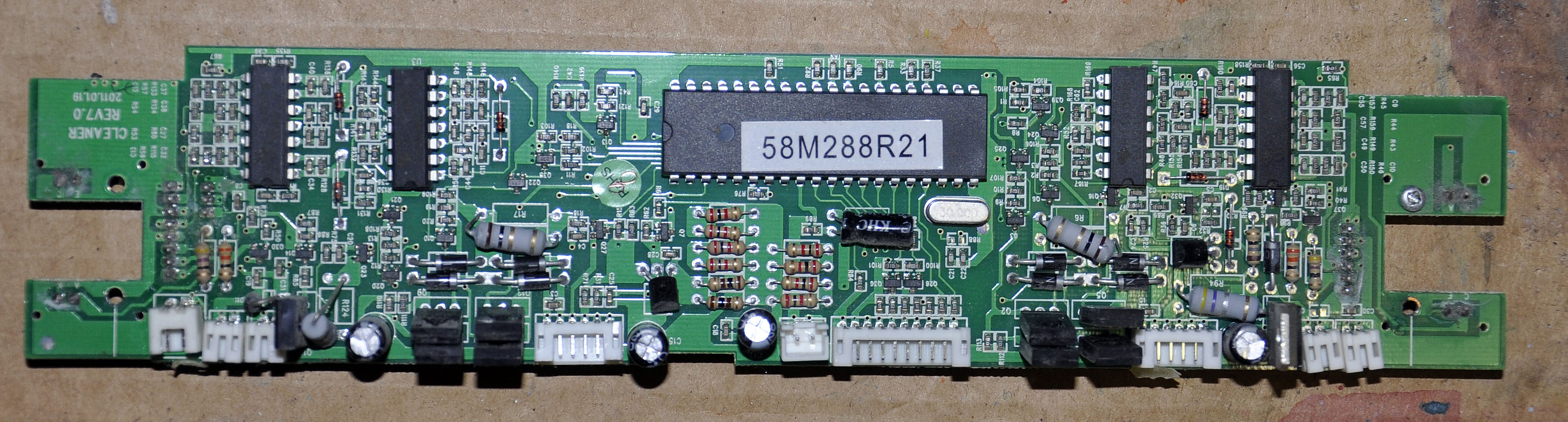

Вынул из робота-пылесоса.
Кто-нибудь знает, что это? То есть, драйверы и пр. мосфеты я распознаю :) но вот название, чтобы пины посмотреть...

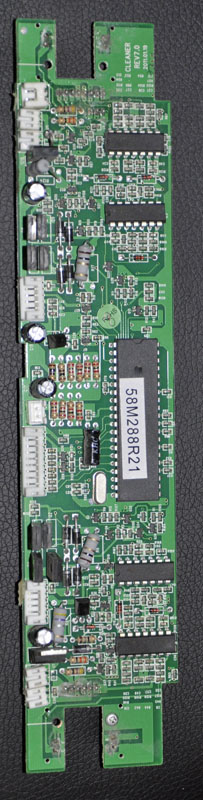

Картинка в аттаче.
Вложения
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать.

Сообщение Madf » 14 сен 2016, 13:01

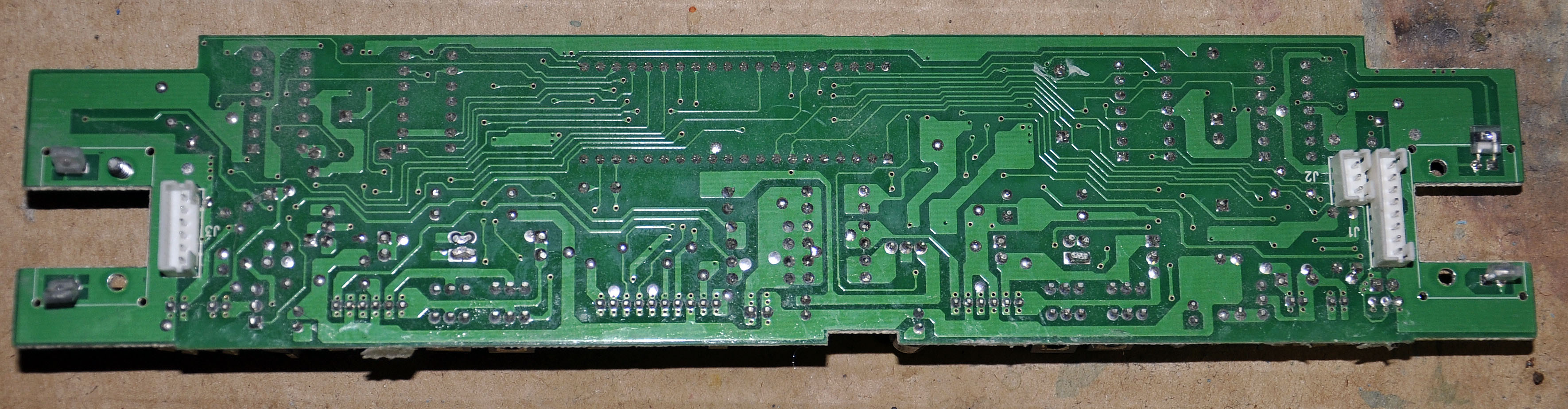

Плату с двух сторон и в норм качестве.
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Помогите распознать.

Сообщение Myp » 14 сен 2016, 13:23

можно попробовать угадать подходящую марку по расположению ног питания, кварца и возможно ножек которые имеют шим для руления моторами.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите распознать.

Сообщение Fizpok » 14 сен 2016, 22:56

Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать.

Сообщение Fizpok » 15 сен 2016, 09:49

Маленькие прямоугольники - LM-324 N
Большой прямоугольник - в три строки, под белой наклейкой:
90C58RD+
40I-PDIP40
1152C3K034 C
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать.

Сообщение Madf » 15 сен 2016, 11:47

Так, что-то я не пойму, если вы плату выдернули из пылесоса, то проще по разъёмам/проводам посмотреть куда что идёт и как используется.
Даже если вы будите знать ВСЕ микросхемы на плате и даже иметь схему - это вам никак не поможет понять, какие пины на разъёмах - за что отвечают (только приблизительно, не на 100%).

зы: "гадание на кофейной гуще".
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Помогите распознать.

Сообщение Fizpok » 16 сен 2016, 00:03

Имея описание Ардуино, я не нуждаюсь в изучении разводки для определения пинов. Я надеялся, что эта плата - тоже что-то кем-то описанное, серийное. Вместо этого, я даже описания центрального чипа в Гугле не нашел. Купить на Али - можно, а описания нет. И как его программировать - тоже :(
Да, можно взять лупу и изучить разводку, но если я потом узнаю, что есть текст "программирование на этой фигне для начинающих", мне будет ну очень обидно.
И это ответ не Ваш вопрос - да, я сфоткал, что куда шло. Но вот программировать проц это мне не поможет - я не настолько крут.
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать.

Сообщение Medtech » 16 сен 2016, 10:03

Деебот 56 похоже, плата вертикально справа слева датчики бампера. Пинг-понг робот уборщик. а вот имея разводку платы и входы датчиков и выходы на управление можно приспособить дуину, просто выдрать ненужный контроллер и на проводках :+))
Аватара пользователя
Medtech

Сообщения: 183
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola

Re: Помогите распознать.

Сообщение Madf » 16 сен 2016, 11:43

зачем использовать чужое, когда под себя проще схему собрать (в эти размеры) и не париться (в том, чем и кто-то, где-то это программирует и использует)
если вам интересно изучать новые архитектуры, то этим и занимайтесь, а это всё: закрытые, коммерческие образцы; максимум можете перепилить все проводники от предыдущего мозга и использовать свой (если знаний недостаточно)
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Помогите распознать.

Сообщение Fizpok » 17 сен 2016, 00:24

То есть, это ТОЧНО не еще один форм-фактор Ардуино, вроде Melzi для репрапов?
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать.

Сообщение citizen » 17 сен 2016, 23:38

Центральный контроллер 90C58RD+ - судя по всему, GMS90C58, даташит легко гуглится. Этот микроконтроллер имеет масочную память, так что его перепрограммировать его не получится.
Аватара пользователя
citizen

Сообщения: 315
Зарегистрирован: 12 окт 2008, 12:40
Откуда: Красногорск, Подмосковье
