Помогите с принципиальной схемой ;C

Сообщение jaiko876 » 22 май 2014, 20:39

Всем здравствуйте. Очень нужен человек, который бы сделал принципиальную схему устройства на микроконтроллере. Схема нужна не для коммерческих целей, готов оплатить ваш труд (в разумных пределах конечно).

Есть 3 датчика, которые замеряют температуру, влажность и давление(допустим в котле каком нибудь, в общем не так важно). Если любой из 3х показателей выйдет за установленные пределы (то есть T должно быть в диапазоне Tmin < T < Tmax), то в работу вступает исполнительный механизм (допустим вентилятор там какой нибудь или радиатор, если температура). На панели управления всего 5 кнопок - запуск устройства, остановка и кнопки T(температура) V(влажность) P(давление). При нажатии на кнопки T V или P на индикатор выводятся показатели с нужного датчика (если реализовать это сложно, то можно просто сделать чтобы T V и P просто были лампами индикации - мол датчик исправен и работает, а в индикатор пустить просто температуру). На лампах индикации показывается какой показатель вышел за установленные пределы.

Прошивка не требуется. Только принципиальная схема. Структурная схема прилагается и устройство должно быть выполнено как-то так. Очень нужна ваша помощь ;C
Вложения

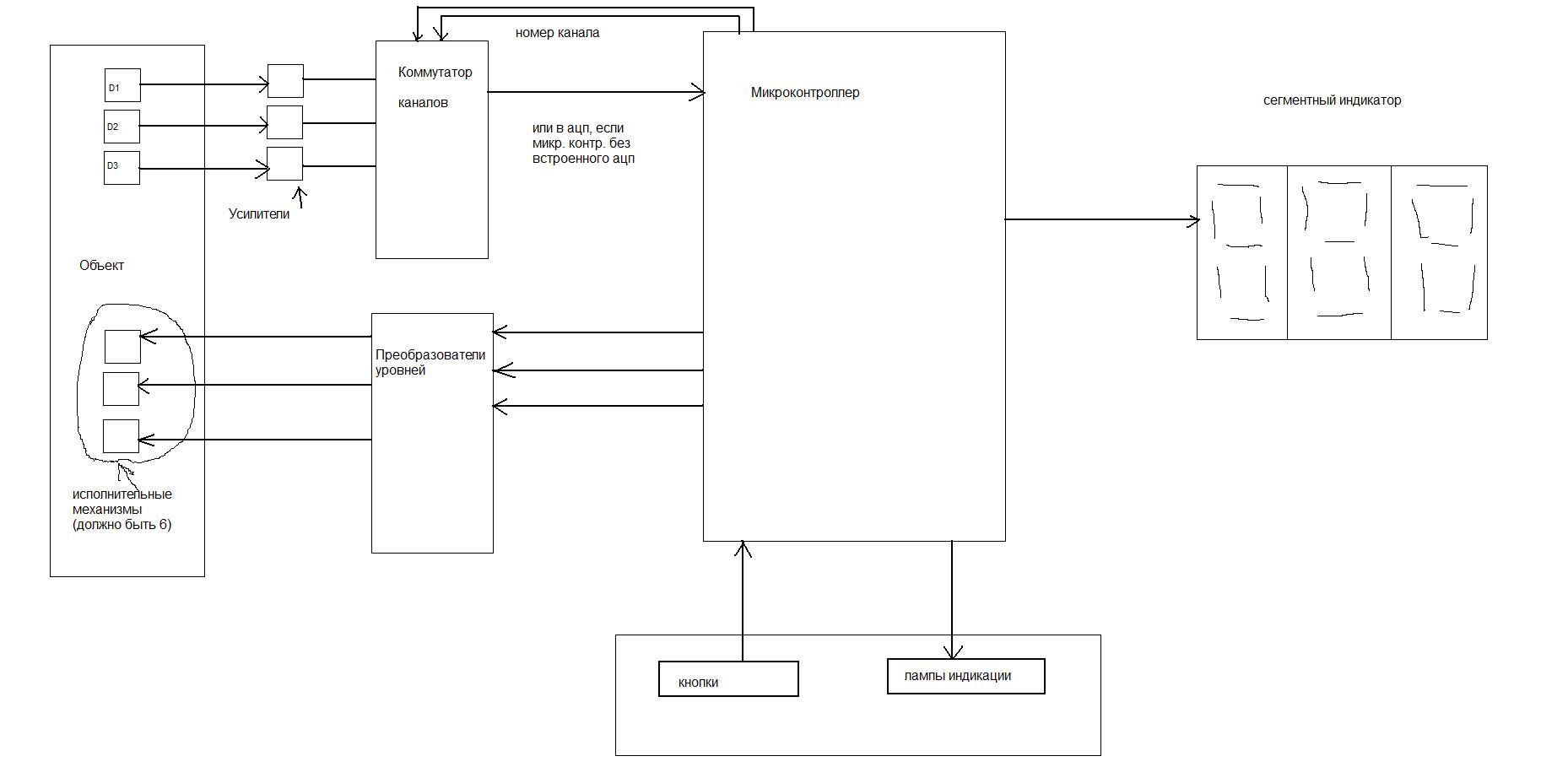

контроллер упр техн процессом.jpg

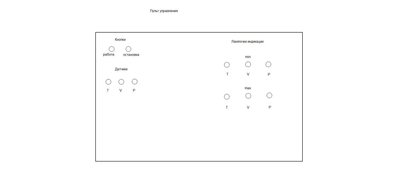

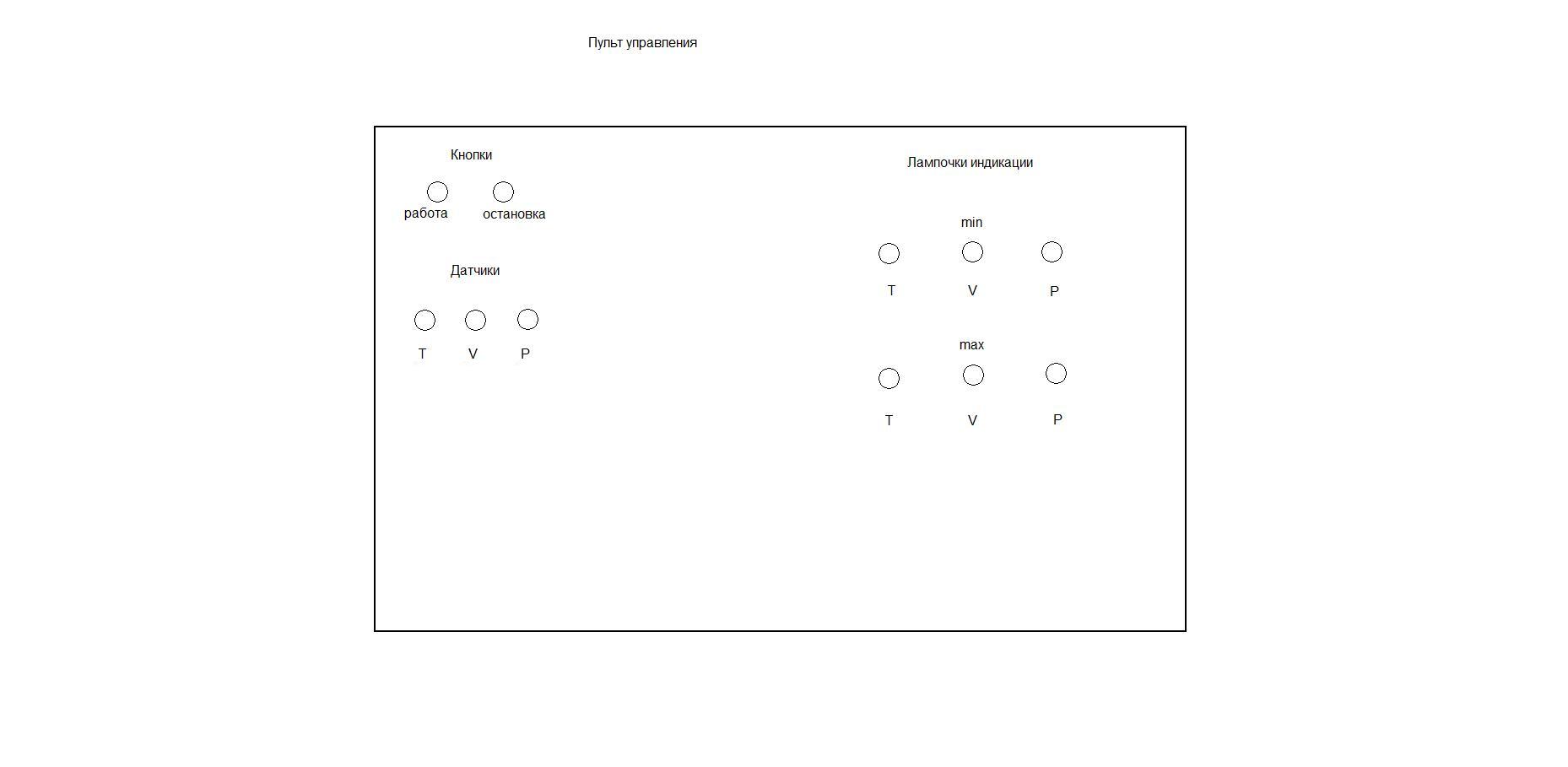

пульт управления.jpg
