Вопрос по схеме управления двигателем на PIC18F2431

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Вопрос по схеме управления двигателем на PIC18F2431

Сообщение uZZZeR » 14 фев 2014, 15:31

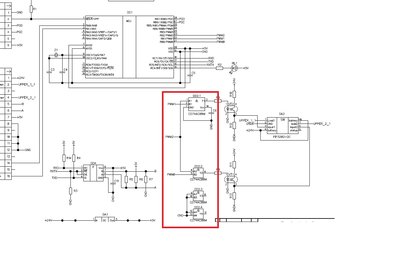

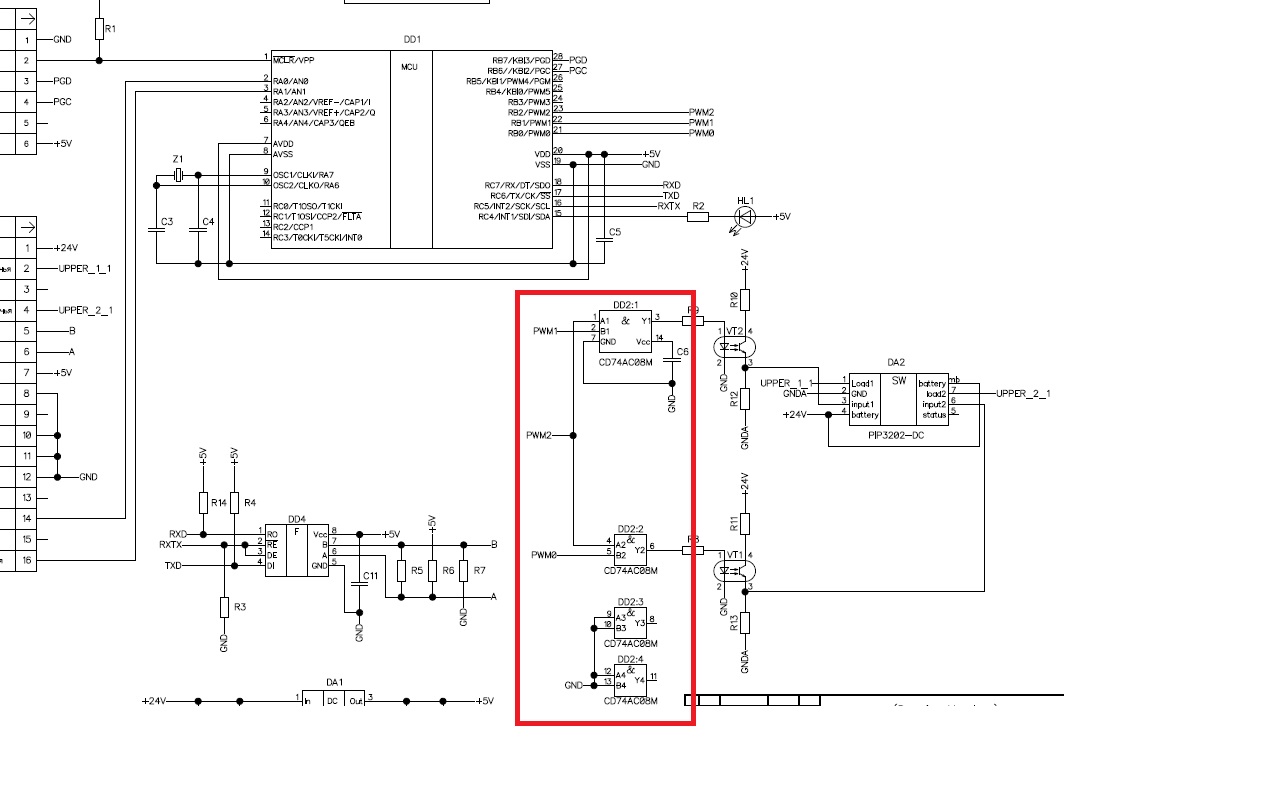

Вопрос собственно такой: Зачем нужен в схеме элемент AC08 (четыре "лог. И") ? Если подключая сигналы PWM1 и PWM0 напрямую к оптроны через резисторы все работает отлично ?
Просто часто в инете встречаю подобные схемы именно с "лог. И" ("лог. И-НЕ"). Программа написана таким образом, что сигналы ШИМ подается на выводы поочередно или отключается вообще. Думаю просто не логично привинчивать еще одну микруху для включения/отключения ШИМ. Или может быть она еще зачем то нужна ?
Вложения
uZZZeR

Сообщения: 2
Зарегистрирован: 21 апр 2011, 11:33

Re: Вопрос по схеме управления двигателем на PIC18F2431

Сообщение oxid » 13 мар 2014, 13:41

Обычно их ставят чтобы сократить количество используемых выводов микроконтроллера. Например чтобы крутить вперед нужно два сигнала - 10, а назад 01, на И-НЕ подается один сигнал.

Но тут с ШИМ конечно не очень понятно..
oxid

Сообщения: 47
Зарегистрирован: 16 июл 2013, 03:47
прог. языки: C, Perl, Java
ФИО: Денис
