Сообщение Serafim » 04 мар 2013, 07:52

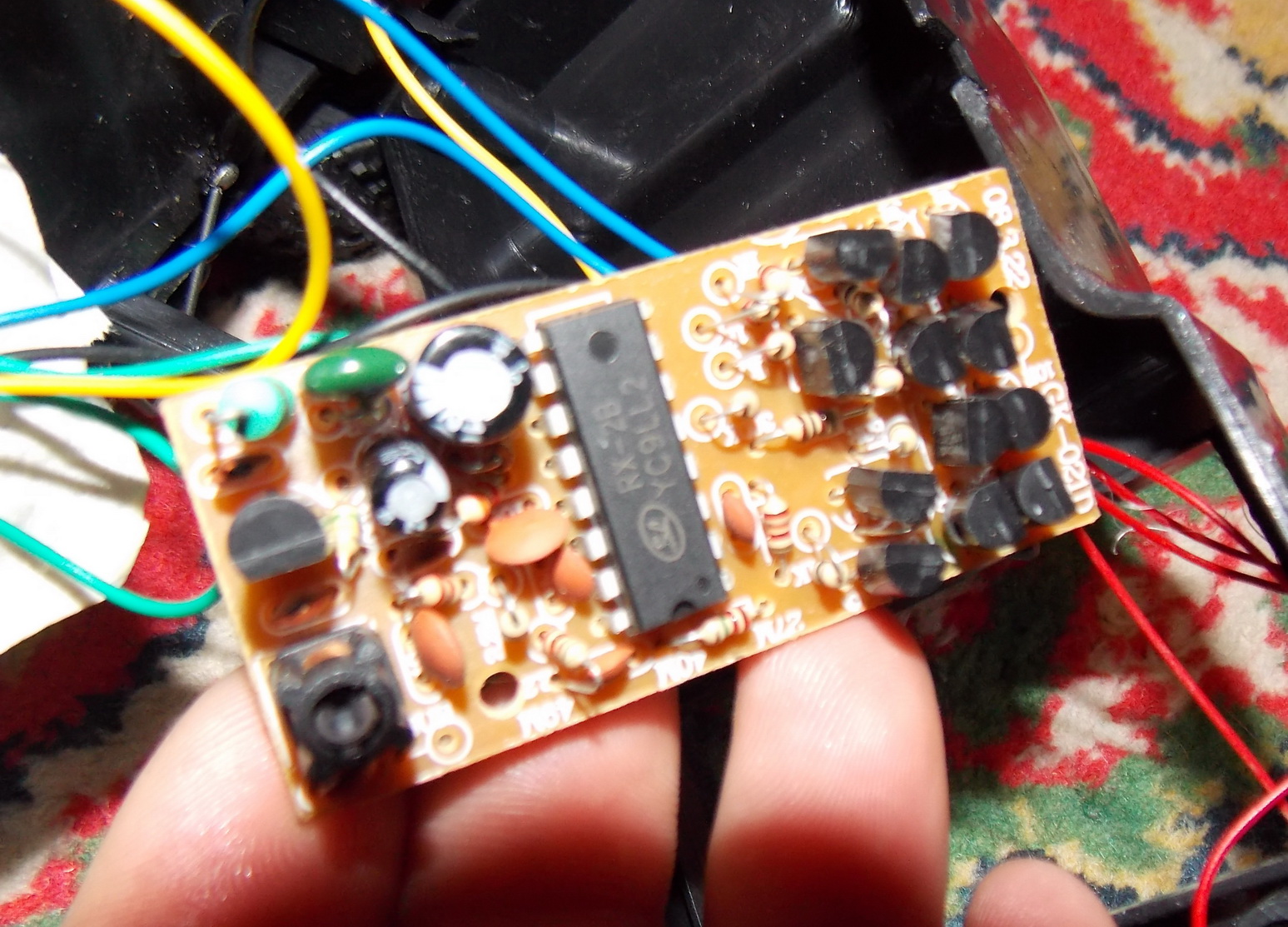

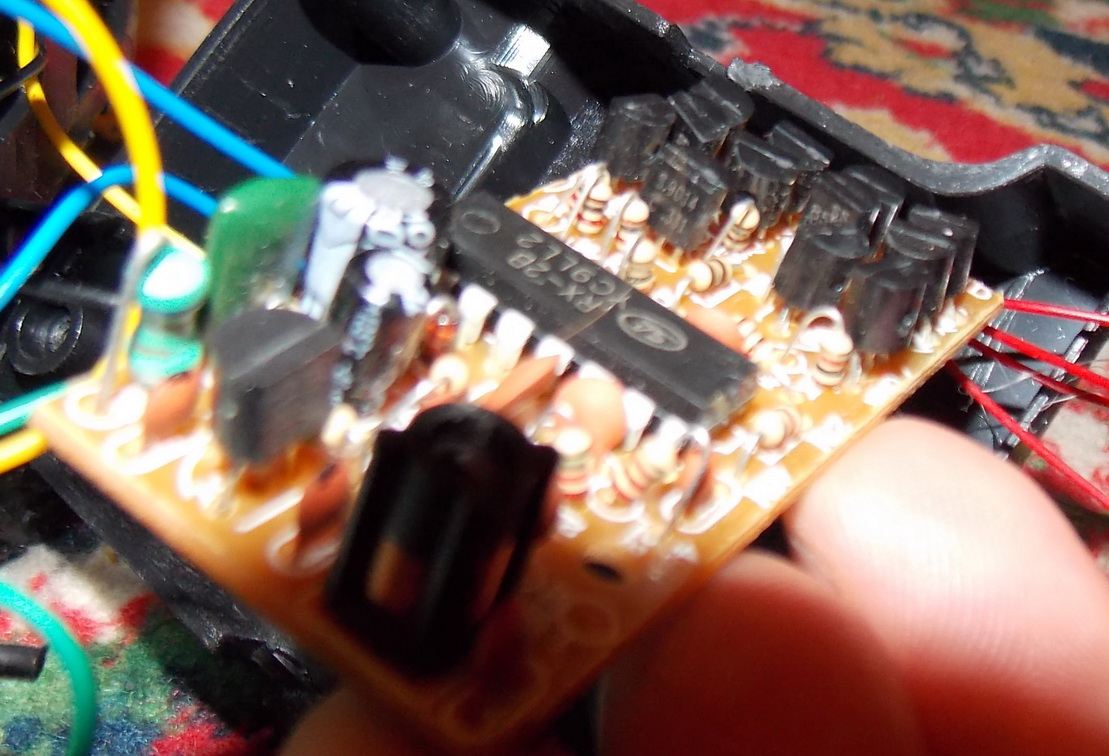

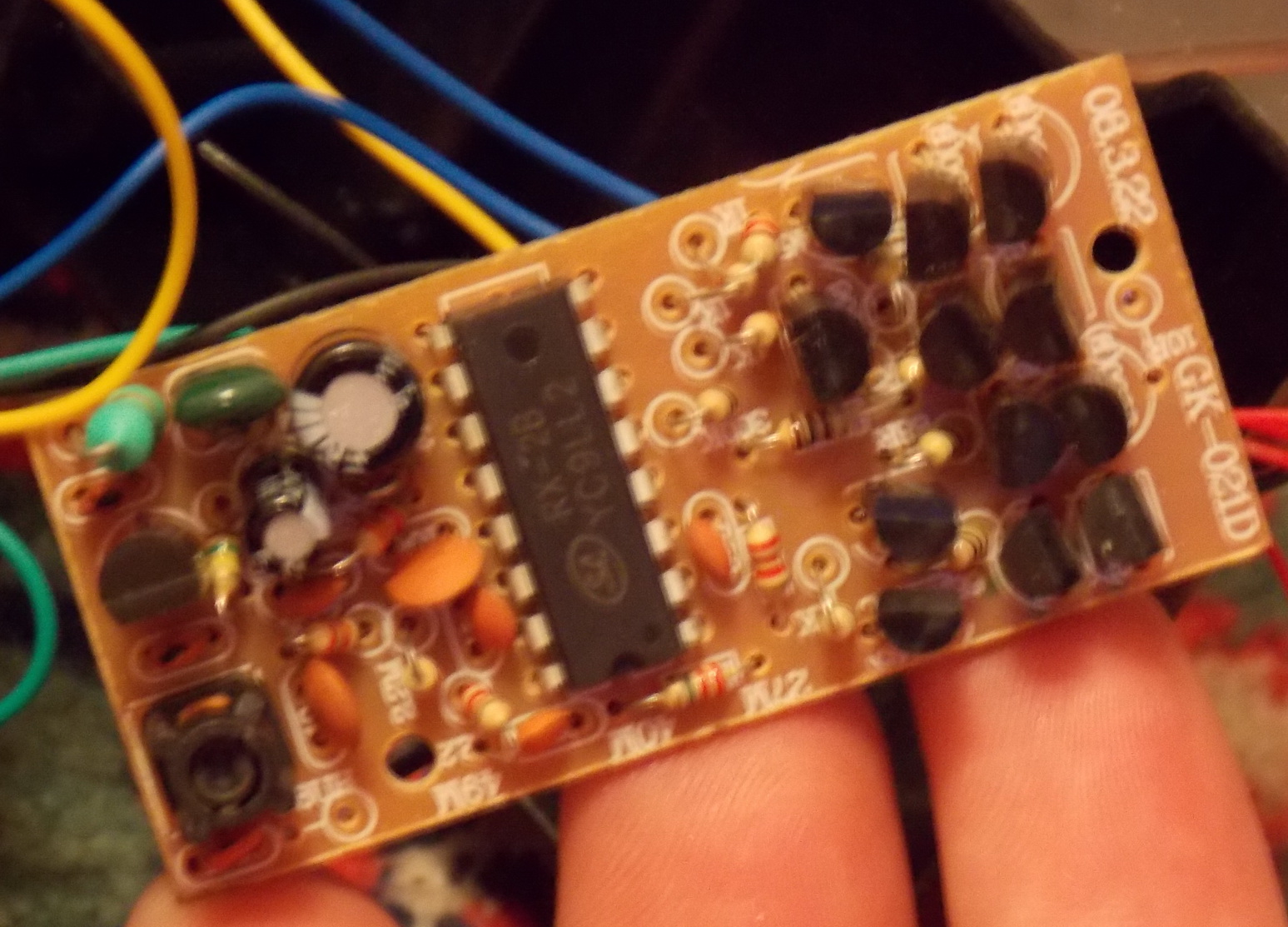

Помогите опознать микроконтроллер , хочу сделать связку китайская машинка + ардуино, но не могу понять как подключать к этой плате ардуино (((
Фотки
1
2
3
Последний раз редактировалось Serafim 04 мар 2013, 13:26, всего редактировалось 1 раз.
Аватара пользователя
Serafim

Сообщения: 4
Зарегистрирован: 04 мар 2013, 07:22
Откуда: г.Тюмень
ФИО: Александр

Re: Китайский микроконтроллер

Сообщение Myp » 04 мар 2013, 10:32

извините, но я не мог такое не одобрить :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение elmot » 04 мар 2013, 11:11

Выкладывать фотки на сторонние ресурсы не следует, это против мстных правил
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение SkyStorm » 04 мар 2013, 11:41

ой, провода вижу и все ...
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2687
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение Angel71 » 04 мар 2013, 11:45

браузер наверно картинку обрезает. в опере, если уменьшить страницу, то всё помещается.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение AndreW82 » 04 мар 2013, 11:52

это чё было? :shock:

Добавлено спустя 4 минуты 48 секунд:
Angel71 писал(а):браузер наверно картинку обрезает. в опере, если уменьшить страницу, то всё помещается.
а ну да, точно...
вот ссылки на эти фотки:
http://s1.ipicture.ru/uploads/20130304/SDy8114r.jpg
http://s1.ipicture.ru/uploads/20130304/0VF1IMVZ.jpg
http://s1.ipicture.ru/uploads/20130304/D7Ll26Py.jpg
Аватара пользователя
AndreW82

Сообщения: 170
Зарегистрирован: 14 ноя 2012, 21:30
Откуда: Моск. обл.

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение Angel71 » 04 мар 2013, 11:54

чуть уменьшенные
Вложения
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение Nesenin » 04 мар 2013, 12:18

это вещь из ряда специальных интегральных схем реализующих прием радиокоманд от пульта, дешифровку и дискретное управлениями 2-3 приводами.
что сделать то хотим? не советую использовать начинки этой машинки.
Аватара пользователя
Nesenin

Сообщения: 1341
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение Radist » 04 мар 2013, 12:31

+1
Ставьте ардуину и моторшилд. Оставьте только моторы, китайские мозги ф топку.
Аватара пользователя
Radist

Сообщения: 2254
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение Serafim » 04 мар 2013, 13:30

Я хотел вместо мотор шилда ардуиновского использовать данную плату.
В МК полный 0 поэтому хочу заставить машинку для начала ездить вперед назад и постепенно наращивать датчики и усложнять.
Цель построить автономную машину.
Аватара пользователя
Serafim

Сообщения: 4
Зарегистрирован: 04 мар 2013, 07:22
Откуда: г.Тюмень
ФИО: Александр

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение elmot » 04 мар 2013, 13:43

не надо так делать. себе дороже выйдет
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение Nesenin » 04 мар 2013, 15:06

эм. принципиально это возможно. там для вкл двигателей собраны схемы на биполярных транзисторах под названием "мост". у каждого 2 управляющих входа (на ножки микрухи подключены) итого 4. при желании можно дорожки перерезать (ноги у микрухи откусить) и припаять провода идущие к ардуино. управление вкл идет путем установки напряжения 5 в на эти управляющие дорожки. но так как мост собран на биполярных транзисторах будет схема есть некий ток и от ардуино и от питания двигателя...

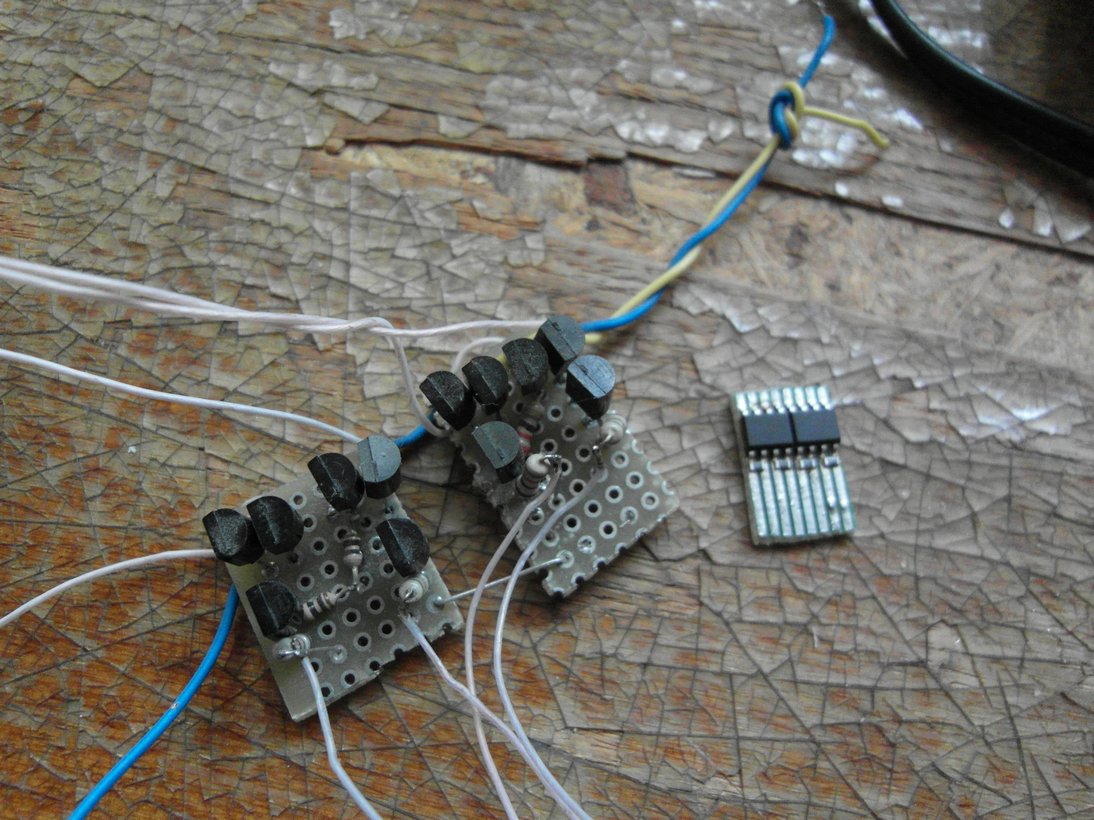

и если их использовать то лишнее от схемы все отломать.но тут надо разобраться в схеме. вот эти же части спаянные отдельно.

а еще лучше (если не использовать мотор шилд) собрать схему на полевых транзисторах.

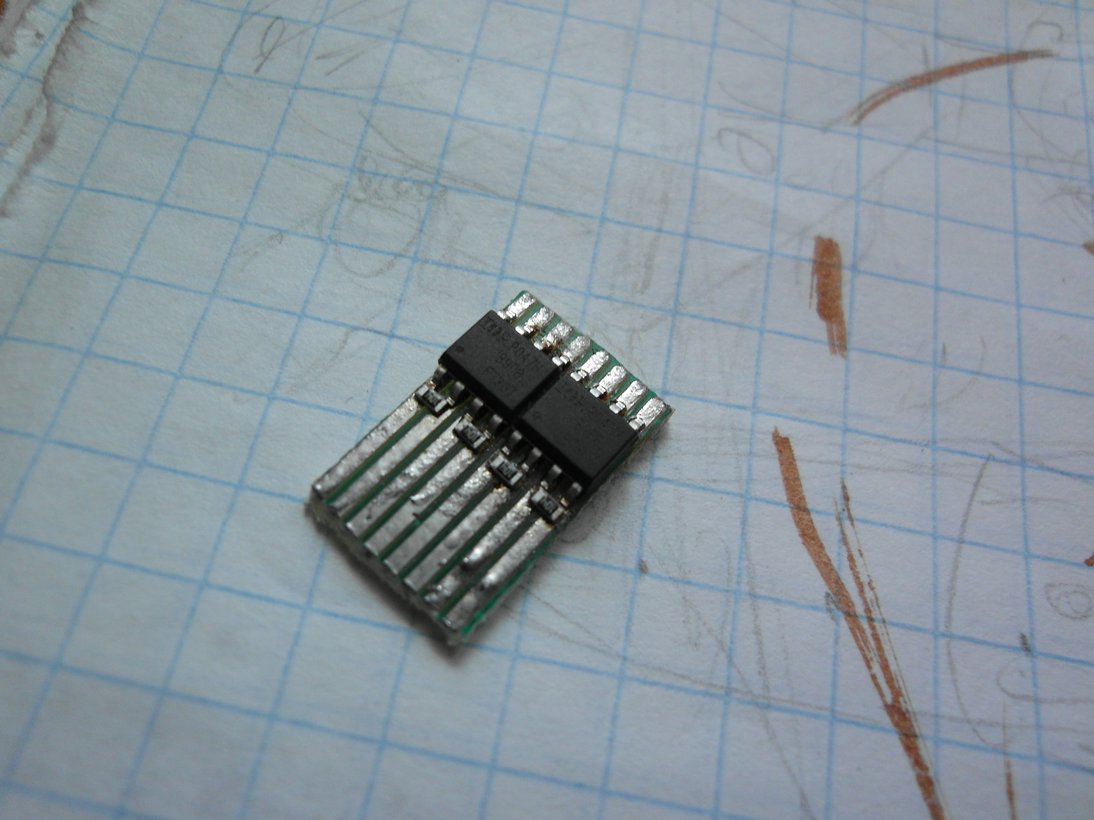

на фото справа собрана элементарная схема для которой нужны 2 ИС(интегральные схемы), 4 резистора и соединения проводами.

как тут
http://www.openservo.com/Schematic2
то есть нужны irf7309(или аналогичные) и 4 резистора по 100кОм на 1 мост (на 1 двигатель)
если есть радиомагазин по близости. можно сделать за час

Добавлено спустя 1 минуту 50 секунд:
они и от PWM(широко импульсная модуляция для регулирования скорости вращения)работают.
Аватара пользователя
Nesenin

Сообщения: 1341
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение Serafim » 04 мар 2013, 15:16

это она? MOSFET N/P SO8 smd (IRF7309)
В моем городе более менее большой магазин радио товаров только один , и внем продаются вот такие штуки:
L293(B) (LM18293N, аналог КР1128КТ3а)
КР1128КТ3а (аналог L293B)
КР1128КТ4 (аналог L293D)
Сайт магазина с поисковым запросом на l293

к моторшилду ведь можно еще прикрутить управление сервой?
Аватара пользователя
Serafim

Сообщения: 4
Зарегистрирован: 04 мар 2013, 07:22
Откуда: г.Тюмень
ФИО: Александр

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение Nesenin » 04 мар 2013, 16:15

это они. MOSFET N/P SO8 smd (IRF7309) + резисторы и немного усердия для сборки схемы.

сервоприводы уже имеют внутри все нужные схемы. собственно http://www.openservo.com/Schematic2
это и есть пример внутренностей сервы.
для использования нужно только запитать и с ардуины управляющий сигнал подавать.
Аватара пользователя
Nesenin

Сообщения: 1341
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Китайский микроконтроллер. внутри трафик!!

Сообщение Serafim » 05 мар 2013, 07:25

Спасибо большое, буду пробовать )))
Я еще тупенький в этих делах, а как я буду реверс моторов с этой штуки делать?
Аватара пользователя
Serafim
