На Atmega8 на на выходах снизилось выходное напряжение.
Пишу на CodeVisionAVR, фьюзы не трогал. Использую программатор на 5 проводах с дополнительным резистором с земли (GND) на корпус LPT.


Делал схему, попутно тестируя ее работоспособность, все было хорошо, светодиоды светились ярко. В какой то момент(точно не помню что последнее делал) выходное напряжение на портах упало, пара светодиодов даже не зажигались, остальные светились раза в 2 слабее.
Каюсь, в программатор Атмегу вставлял наоборот и питание "+" с "-" при прошивании путал. Но все корректно работало, то-есть АЦП, вывод на LCD 2х16.
Думал в схеме что-то мешает. Собрал мигалку - эффект тот-же.
Купил новую Atmega8, сделал мигалку, собрал, работает нормально. При последующем прошивании новой Атмеги, опять все вернулось.

Вопрос. Из-за чего может быть такое? Не спалил ли я себе порт LPT (когда неправильно подключал Атмегу на программаторе)?

Резисторы на схеме не ставил, что бы просто не мешали, на макетке стоят.

Если мк прошивается, значит ЛПТ не спалил. Программно ШИМ на портах не мог случайно получиться? Он будет выглядеть как пониженное напряжение при измерении мультиметром.
Немного путанное объяснение, мигалка - это рабочий код + светодиоды на ногах, или новый мигающий код?

Мигалка это код(в новом проекте)+светодиод. Собрал по светодиоду на порт, померил напряжение 1,6-1,9 вольта на светодиоде.
ШИМа я пока что не касался, надобности не было. Как проверить наличие ШИМа?
Собственно это первое что я делаю.

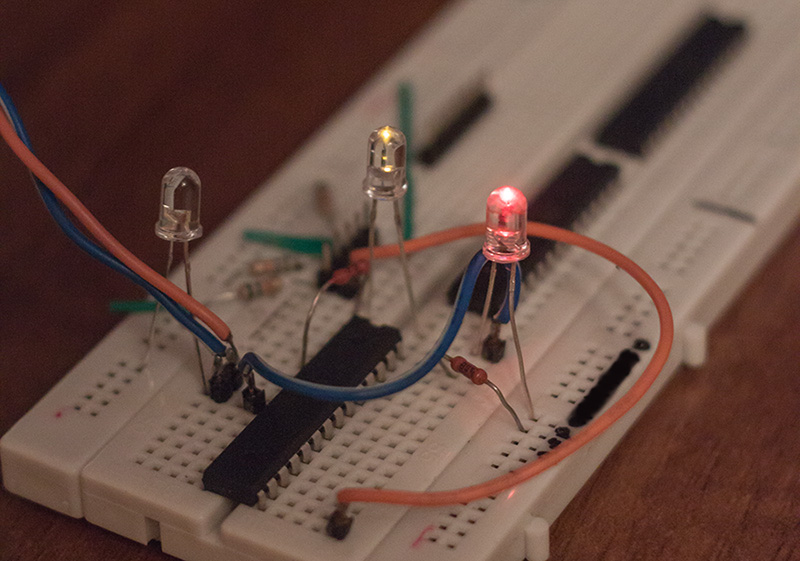

Вот собственно так горят, левый диод даже не загорелся.

если вы включили светодиод и через пару секунд выключили это одно. а если вы его включаете и выключаете за секунду десятки, сотни или тысячи раз, то это совсем другое. условно, если он у вас за секунду сумарно 800миллесекнд был выключен, а оставшие 200 включен, то считайте, что он должен был светится очень тускло. а мультиметр, опять же условно должен был показать не то напряжение, которым вы мегу питаете, а меньше. условно, т.к. частота, сколько он при этой частоте был включен и выключен, напряжение, ток и характеристики светодиода очень интересно связаны.

Проверяете питание сперва, если в порядке, то в программе просто одну из неиспользуемых ног настраиваете на вывод единицы. Если там напряжение питания - ищите ошибки в программе. Мерить напряжение на светодиоде бессмысленно.

delay_ms(1000);
PORTD.2 = 1;
PORTC.5 = 1;
PORTB.1 = 1;
delay_ms(1000);
PORTD.2 = 0;
PORTC.5 = 0;
PORTB.1 = 0;
Я думаю проще кода быть не может.
Замерить вполне реально напряжение за 1 секунду. Замерил на ноге на которую подается сигнал и ни куда не подключена, показал стабильные 5 вольт, и как ранее писал с диодом 1,6. Насчет быстрого моргания, раньше ставил и 100ms, в яркости он не проседал + четко различимое моргание. Пробовал 2 блока питания и от батареек, разницы нет.
Вопрос следующий. Как определить ШИМ без осцилографа?
Если кому не лень сделайте у себя .rom c кодом выше, может CVAVR мудрит.
И моя прошивка с этим кодом. Может кто попробует у себя?

контакт в макетке не контачит, или наоборот контачит с кем-то лишним

Собирал мигалку в разных местах, на разных портах, с разными проводами, с разными источниками питания.

Мои 5коп.:
если шьется нормально, прошить простейшую программу = зажечь светодиод на порте Х (безо всяких миганий и дилэев!) - проверка т.о. всё скажет.

Такое бывает когда порты по ошибке сконфигурированы на вход. Именно такой эффект проявляется.

А почему нет ограничительных резисторов последовательно с светодиодами? В таком случае ток ограничивается порядком 20мА на выходе и напряжение будет в зависимости от светодиода от 1.6В для красного и до 3В для белых или синих.

а еще так можно мк пропалить. Он вообще-то моск, а не токовый стабилизатор.

Резисторы на схеме не ставил, что бы просто не мешали, на макетке стоят.
А это как бы намекает что резисторы есть.

Вот еще небольшая подсказка.
Сегодня решил прошить чтоб просто горел один светодиод. Светился как положено. Через пару прошиваний, опять вернулось к исходному варианту.

Лучше выкинуть светодиод и просто замерять напругу на ногах. Все ноги в 1, прошивать и мерить, прошивать и мерить. При замерах обязательно проверять питание прямо на GND-Vcc ногах мк.

Программатор отсоединялся во время проверки светимости светодиода? Светодиод не на одной из линий программатора?
