помощь при разработки платы

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

помощь при разработки платы

Сообщение mdave » 27 окт 2012, 09:39

Доброе время суток,
у меня стандартная ситуация, я как начинающий радиолюбитель прочитал кучу литературы. нарисовал схемку по логике все довольно просто. ATMega8A + L293D схемка во вложении, вытравил, напаял элементы, вообщем вопрос такой почему при подаче питания 5v на AVR, на портах при выводе получаю +5v, но с очень низкой силой тока, которой не хватает даже на светодиод(зеленый 3мм). Индикатор на плате такой же светодиод горит нормально.

Не пинайте если есть ошибки, самоучка, даже спросить в живую некого. :P
Вложения

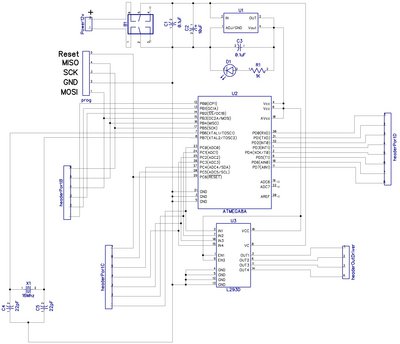

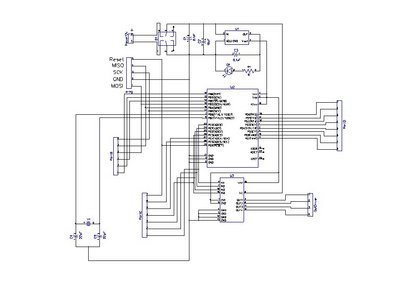

Схема
mdave

Сообщения: 8
Зарегистрирован: 27 окт 2012, 09:21
Откуда: Астана
прог. языки: C#, php, Perl, java

Re: помощь при разработки платы

Сообщение blindman » 27 окт 2012, 10:46

Схему бы надо более внятную, на этой не разобрать ничего
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: помощь при разработки платы

Сообщение Кирилл Дмитриенко » 28 окт 2012, 01:39

Могут быть банальные косяки пайки (со схемой может быть и все нормально).
Стерео-очки с увеличением в помощь :)

Еще банальный совет: посмотрите примеры схем из соотв. даташита. :RTFM:
Оружие не должно быть умнее хозяина.
Аватара пользователя
Кирилл Дмитриенко

Сообщения: 216
Зарегистрирован: 12 окт 2012, 01:32

Re: помощь при разработки платы

Сообщение mdave » 28 окт 2012, 20:18

Кирилл Дмитриенко писал(а):Могут быть банальные косяки пайки (со схемой может быть и все нормально).
Стерео-очки с увеличением в помощь :)

Еще банальный совет: посмотрите примеры схем из соотв. даташита. :RTFM:


Даташит курил)) примеры также) hex шьется и читается нормально.
сейчас воткнул белый светодиод 5мм светится более мене, но не на полную.

пайку проверил на всякий продул феном)

blindman писал(а):Схему бы надо более внятную, на этой не разобрать ничего

Сори, исправился!
Вложения

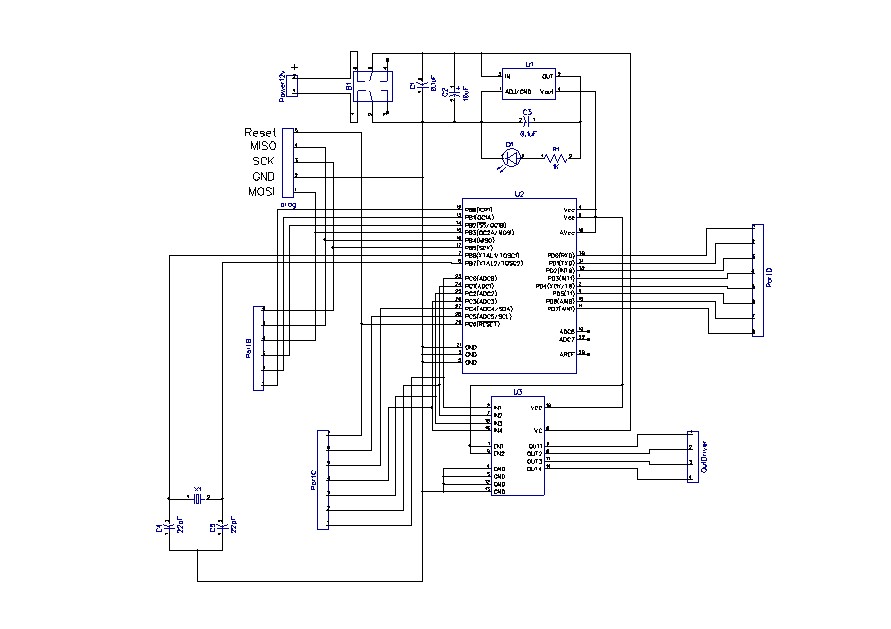

Схема, качество по лучше
mdave

Сообщения: 8
Зарегистрирован: 27 окт 2012, 09:21
Откуда: Астана
прог. языки: C#, php, Perl, java

Re: помощь при разработки платы

Сообщение mdave » 31 окт 2012, 16:20

Разобрался, все работает как надо :roll: нужно было просто в коде выставить DDRx=0xFF
mdave

Сообщения: 8
Зарегистрирован: 27 окт 2012, 09:21
Откуда: Астана
прог. языки: C#, php, Perl, java

Re: помощь при разработки платы

Сообщение Кирилл Дмитриенко » 01 ноя 2012, 22:44

Поздравляю :D
Оружие не должно быть умнее хозяина.
Аватара пользователя
Кирилл Дмитриенко

Сообщения: 216
Зарегистрирован: 12 окт 2012, 01:32
