реверс инжиниринг схемы с мегой

Сообщение Myp » 31 май 2012, 14:18

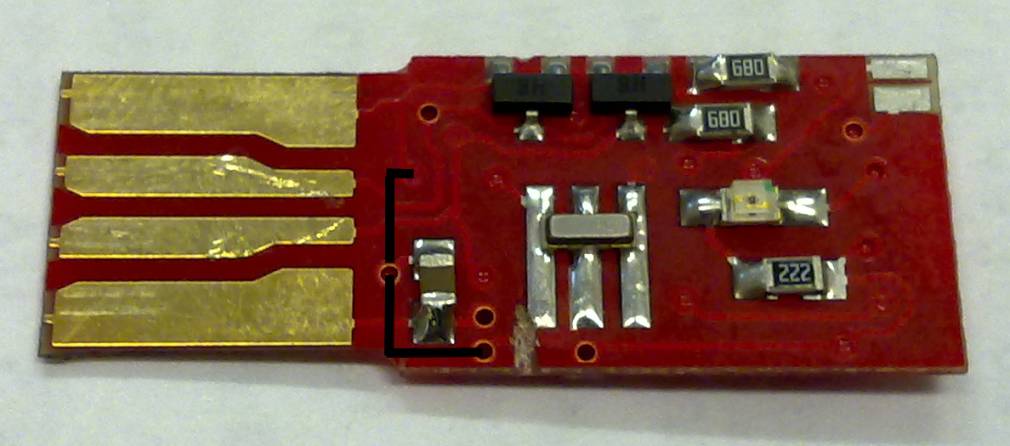

вот собсно фиговина
USB ключ от программы, вроде на меге 8
снабжён красным светодиодом :)
имеется желание вкорячить туда свою прошивку, дабы он своим миганием показывал абы что ну или что-то полезное.

контакты для програмирования и прочее вызваниваются тестером.
осталась странная фигня
на фото видно.

кварц припаян на 3 площадки, одна прощадка идёт к минусовому контакту усб и была перерезана.

вопрос, чего это за кварц такой трёхногий и зачем перерезана та дорожка?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: реверс инжиниринг схемы с мегой

Сообщение figley.migley » 31 май 2012, 14:21

простой кварц со встроенными кондёрами
figley.migley

Сообщения: 27
Зарегистрирован: 17 фев 2010, 11:39
Откуда: Киев
прог. языки: PHP
ФИО: Сергей

Re: реверс инжиниринг схемы с мегой

Сообщение Myp » 31 май 2012, 14:35

а зачем ему одной ногой висеть на земле, а потом резать дорожку?
явно сначала запрограммировали, а потом обрезали.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: реверс инжиниринг схемы с мегой

Сообщение mikkey finn » 01 июн 2012, 20:17

дык если кондеры встроены, они на землю второй ногой садятся...
mikkey finn

Сообщения: 104
Зарегистрирован: 09 авг 2011, 17:15
Откуда: Волжский

Re: реверс инжиниринг схемы с мегой

Сообщение Romikgy » 01 июн 2012, 21:44

а светодиод светится ? если нет , то похоже его землю и перерезали.... ИМХО
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: реверс инжиниринг схемы с мегой

Сообщение Myp » 01 июн 2012, 22:49

светодиод светица
сигнализируя что винда общается с девайсом.
да и зачем резать землю светодиода? чтоб никто не увидел как он светится?)))

контакты gnd vcc miso mosi sck reset выведены на боковую сторону, тоесть этот порез не защита от программирования.

перерезанная дорожка нога идёт на кварц и далее на ногу xtal2
тоесть в изначальном варианте нога МК на которой висит кварц была замкнута на gnd. :shock: тобишь запрограммировать можно, с завода мега на внутренний такт настроена.
а потом её взяли за перерезали... нафига?


Добавлено спустя 9 минут 9 секунд:
вот распиновка кстати
вид с торца платы контактные дорожки с двух сторон.
распиновка ключа.jpg
распиновка ключа.jpg (4.48 КиБ) Просмотров: 1248


я прям не могу придумать зачем один из входов куда цепляется кварц надо было заземлять, а потом землю отрезать?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: реверс инжиниринг схемы с мегой

Сообщение Romeo » 01 июн 2012, 23:46

А может мега уже была перешита... Был выставлен внутренний генератор, а кварц мешал тактированию, вот его и обрубили. Это я так, просто предположил.
Аватара пользователя
Romeo

Сообщения: 310
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: реверс инжиниринг схемы с мегой

Сообщение Myp » 02 июн 2012, 11:20

но зачем шить прошивкой с внутренним тактом елси мега работает на USB порту
насколько я знаю с внутренним тактом невозможно разогнаться чтоб USB заработал.

тоесть ключ с внутренним тактом не мог быть усб ключом...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: реверс инжиниринг схемы с мегой

Сообщение Dmitry__ » 02 июн 2012, 12:42

Мур, сломаешь голову, если будешь задумываться зачем китайцы режут дорожки на платах :)
И ваще, низачот плате, всего один порез...
