USBASP

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

USBASP

Сообщение exx » 13 апр 2012, 00:22

..было много текста - по новому написать решил с учетом что пока писал мысля появилась))

итак - есть платка на ATMEGA16 пошивается замечательно на LPT+PonyProg, но нужно с ЮСБ, т.е. с ноута дабы. Вспомнил о зажареном USBASP, купил новый МК (ATMEGA8A-PU) впихнул, прошил, поставил дров - подключился к своему МК и на тебе
found 5 busses

avrdude.exe: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.02s

avrdude.exe: Device signature = 0x737373
avrdude.exe: Expected signature for ATMEGA16 is 1E 94 03
Double check chip, or use -F to override this check.

avrdude.exe done. Thank you.


куча домыслов была по длине кабеля и т.п. - ничего не помогло( ПАоследний мой домысел - МК в самом программаторе то был ATMEGA8-16PU а я поставил ^^. Выходит что определится то он смог какимто чудом по ЮСБ (на каком моде кстате он робит то FullSpeed_12MHz, как понимаю, т.к. кварц на 12 стоит) Тоесть выходит что программатор полурабочий чтоле изза МК 8-ми мегагерцового висящего на 12Мгц резонаторе?)


покопавшись нарыл:
http://myrobot.ru/forum/topic.php?forum=14&topic=169&p=2

т.е. на 12МГц данный моя 8-я мега должна норм работать, выходит что дело не в самом МК, теперь вопрос - какие еще могут быть предположения???
Аватара пользователя
exx

Сообщения: 53
Зарегистрирован: 25 дек 2008, 04:43
Откуда: Львов
прог. языки: c,asm

Re: USBASP

Сообщение exx » 13 апр 2012, 12:56

Все оказалось проще - обновил пошивку (программатора), дрова, avrdude и поехало усё.
Аватара пользователя
exx

Сообщения: 53
Зарегистрирован: 25 дек 2008, 04:43
Откуда: Львов
прог. языки: c,asm

Re: USBASP

Сообщение elemashine » 06 июл 2012, 15:00

Для будущих исследователей: Похожая ошибка возникает когда фьюзы на внешний кварц выставлены, а его нету
Аватара пользователя
elemashine

Сообщения: 7
Зарегистрирован: 18 июн 2012, 18:48
Откуда: Алматы, KZ
Skype: elemashine
прог. языки: ASM, python, PHP, C

Re: USBASP

Сообщение SkyZi » 15 окт 2012, 11:25

Подскажите, какая масимальная длина ISP шлейфа от программатора к целевому устройству?
см30? или можно больше? (а то экспериментировать не кайф))
Последний раз редактировалось SkyZi 15 окт 2012, 12:37, всего редактировалось 1 раз.
Project "Hexxx" (in progress...)
Аватара пользователя
SkyZi

Сообщения: 133
Зарегистрирован: 27 окт 2011, 22:32
Откуда: Ростов-на-Дону
Skype: skyzi007
прог. языки: Python, Си (МК)
ФИО: Святослав Игоревич

Re: USBASP

Сообщение galex1981 » 15 окт 2012, 12:30

Уточните - длина чего? Кабеля SPI, от программатора к МК или длина платы программатора, или может быть длина кабеля от программатора до ПК?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: USBASP

Сообщение SkyZi » 15 окт 2012, 12:36

Сорри, длина кабеля SPI)
Project "Hexxx" (in progress...)
Аватара пользователя
SkyZi

Сообщения: 133
Зарегистрирован: 27 окт 2011, 22:32
Откуда: Ростов-на-Дону
Skype: skyzi007
прог. языки: Python, Си (МК)
ФИО: Святослав Игоревич

Re: USBASP

Сообщение galex1981 » 15 окт 2012, 12:54

Я пользовался до 30 см было нормально - без ошибок

PS: кабель неэкранированный - просто шлейф для IDC
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: USBASP

Сообщение mdave » 09 янв 2013, 21:59

Доброе время суток!
Собрал чудо схему программатора на базе Atmega8A + USBasp, за одной поправкой, в место кварца 12МГц поставил 16МГц(не было другого под рукой).

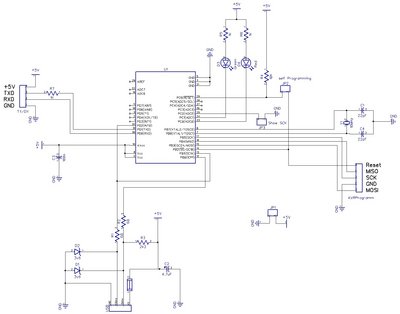

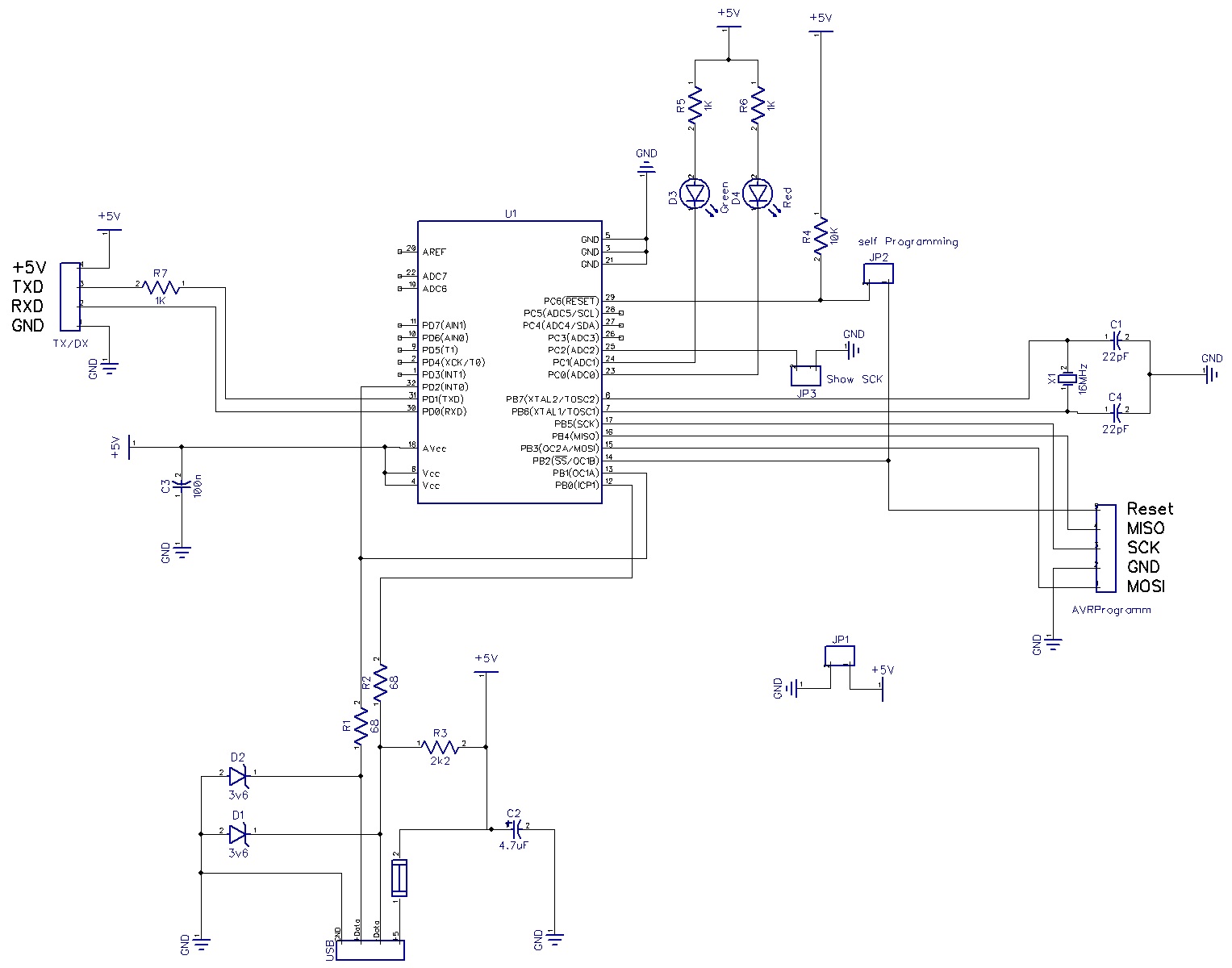

Схема

в исходниках поправил F_CPU и USB_CFG_CLOCK_KHZ, в результате скомпилял AVRStudio 6, выставил фюзы
все зашил, подключаю, красный светодиод горит, то есть контроллер заработал, но система (Windows 7) говорит устройство не опознано, проверил все контакты дорожки... все верно и правильно подключено.. :P

Кто нибудь подскажите где кривые руки? возможно у кого нибудь есть готовые бинарники?
mdave

Сообщения: 8
Зарегистрирован: 27 окт 2012, 09:21
Откуда: Астана
прог. языки: C#, php, Perl, java

Re: USBASP

Сообщение mdave » 21 янв 2013, 07:59

Кому интересно, нашел проблему, проблема была в родном компиляторе студии 6, точнее настройки, как лечится нашел тут http://rukodelie-ds.ru/forum/viewtopic.php?f=13&t=620
mdave

Сообщения: 8
Зарегистрирован: 27 окт 2012, 09:21
Откуда: Астана
прог. языки: C#, php, Perl, java

Re: USBASP

Сообщение Drunya » 21 янв 2013, 16:07

И что, на 16МГц заработало? Мне так, чисто, интересно:)
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER
