Сброс atmega 1281 при касании ног ацп пять вольтами

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение grek » 14 сен 2012, 18:45

сброса не было,а на 32 меги это уже не прокатывает. Не сбрасывается когда нет токового резистора.

Добавлено спустя 5 минут 35 секунд:
Там как бы по теории получается бросок напряжения. И если ставить резистор перед входом на микроконтроллер тоже не помогает.Стабилитрон еще не пробовал,но думаю он не успеет отработать
grek

Сообщения: 159
Зарегистрирован: 16 сен 2009, 15:41
Откуда: Арзамас

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение SkyZi » 15 сен 2012, 13:25

было подобное на 16, смена на 100 Ом решила проблему, т.к. совсем без резюка оставлять не хотелось)
Project "Hexxx" (in progress...)
Аватара пользователя
SkyZi

Сообщения: 133
Зарегистрирован: 27 окт 2011, 22:32
Откуда: Ростов-на-Дону
Skype: skyzi007
прог. языки: Python, Си (МК)
ФИО: Святослав Игоревич

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение grek » 16 сен 2012, 00:03

А по подробнее,где ставилось 100 ом? Перед входом на контроллер?

Добавлено спустя 3 часа 40 минут 54 секунды:
Или 250 на 100 меняли?:(
grek

Сообщения: 159
Зарегистрирован: 16 сен 2009, 15:41
Откуда: Арзамас

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение SkyZi » 18 сен 2012, 02:01

На ногах что использую стоят 100ом, а что не использую внутренняя подтяжка программная
Project "Hexxx" (in progress...)
Аватара пользователя
SkyZi

Сообщения: 133
Зарегистрирован: 27 окт 2011, 22:32
Откуда: Ростов-на-Дону
Skype: skyzi007
прог. языки: Python, Си (МК)
ФИО: Святослав Игоревич

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение grek » 24 сен 2012, 14:33

Попробовал и программную подтяжку и резисторы ставить. Может есть у кого еще какие то решение данного вопроса?

Добавлено спустя 3 часа 59 минут 29 секунд:
Оказалось дело вот в чем.На резисторе стоял конденсатор,как бы фильтр.Да он фильтрует, но получается попутно каким то образом, он еще иногда сбрасывал контроллер. Конденсатор убрал, контроллер atmega 32 после касания не сбрасывает.Но теперь другой вопрос, как отфильтровать данные,значения без конденсатора сильно пляшут? Кондер ставить нельзя.
grek

Сообщения: 159
Зарегистрирован: 16 сен 2009, 15:41
Откуда: Арзамас

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение Duhas » 24 сен 2012, 14:34

толком не вникал, но такое ощущение что у вас с топологи ей платы звиздец.. можно поглядеть?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение grek » 24 сен 2012, 15:25

К сожалению нет возможности выложить плату,коммерческий продукт.
grek

Сообщения: 159
Зарегистрирован: 16 сен 2009, 15:41
Откуда: Арзамас

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение Duhas » 24 сен 2012, 15:47

даже фото? в частности хватит области под чипом, там вопрос в организации земли.. ощущение что у вас земляные токи дают смещение куда то.. на тот же кварц например.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение grek » 24 сен 2012, 16:35

Я землю токого резистора брал, с входа платы это не помогло.И при том решение я просто убрал кондер который висел параллельно резистору. Для меня это было полной неожиданностью.
grek

Сообщения: 159
Зарегистрирован: 16 сен 2009, 15:41
Откуда: Арзамас

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение Duhas » 25 сен 2012, 08:29

хм, ну если у вас такие секреты - то увы. просто у мег обычно при больших токах на пин скорее пин выгорает чем чип виснет. соответственно похоже на косяки по земле, плату то вы делали ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение grek » 25 сен 2012, 10:41

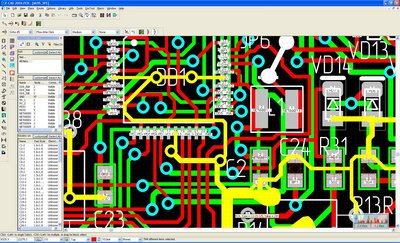

Да к сожалению вы были правы.Вешаю землю кондера на начальный подход земли и сброса как не бывало.И соответственно чем ближе землю делаю к контроллеру тем чаще сбрасывается.На рисунке С24 конденсатор.Верхняя земля подходит с верху,соединяясь с основной в 3 сантиметрах справа.
Вложения
grek

Сообщения: 159
Зарегистрирован: 16 сен 2009, 15:41
Откуда: Арзамас

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение Duhas » 25 сен 2012, 10:51

я вам сильно советую почитать рекомендации по разводке ПП, то что видно на картинке малость жутковато )

если ваш прибор будет работать в обстановке помех - проблем не оберетесь.

вообще рекомендовал бы начинать именно с земли контроллера и его питания, далее разводим все остальное, будет заметно труднее протащить все линии. но после перебора десятка вариантов получится и красиво и хорошо.

ПС не совсем понимаю смысл таинственности, ведь без прошивки такое устройство смысла имеет мало. отреверсить или редизайнить плату, имхо, много проще чем ПО.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение grek » 25 сен 2012, 13:06

У нас принцип разводки не ручками, а трасировщиком.Потом руками правишь,не дают времени.Да и руками все сложно.Спасибо за помощь буду иметь ввиду.
grek

Сообщения: 159
Зарегистрирован: 16 сен 2009, 15:41
Откуда: Арзамас

Re: Сброс atmega 1281 при касании ног ацп пять вольтами

Сообщение Duhas » 25 сен 2012, 13:28

да эт только кажется, ручками все делается нормально.. зато получается плата а не поле боя.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
