Проблемка с дальномером 10-80 см

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: Проблемка с дальномером 10-80 см

Сообщение Grem » 03 янв 2012, 15:32

Возьмите бп на 5В и проверьте с ним, чтоб точно исключить пробьему с питанием. У меня есть точно такой же дальномер, раньше он показывал нормально всё.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1523
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия, Севастополь
прог. языки: Java, C

Re: Проблемка с дальномером 10-80 см

Сообщение dccharacter » 03 янв 2012, 15:58

Покупай второй такой же. Если то же самое - ты косячишь, если работает - датчику кирдык.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Проблемка с дальномером 10-80 см

Сообщение hadok » 03 янв 2012, 16:32

Grem писал(а):Возьмите бп на 5В и проверьте с ним, чтоб точно исключить пробьему с питанием. У меня есть точно такой же дальномер, раньше он показывал нормально всё.
- слушай, а ты не мог бы проверить свой датчик вольтметром и написать выходную характеристику.

Ну если бы была такая возможность, использовать второй датчик, я бы сюда на форум не писал. :))
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: Проблемка с дальномером 10-80 см

Сообщение Vovan » 03 янв 2012, 16:43

Есть предложение, на первый взгляд бредовое, но не лишенное смысла:
подключить между V0 и GND резистор, например 10к и на нем ужЕ делать замеры напряжения.
Что-то мне подсказывает: должно нормально устаканиться :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Проблемка с дальномером 10-80 см

Сообщение Grem » 03 янв 2012, 17:15

hadok писал(а):
Grem писал(а):Возьмите бп на 5В и проверьте с ним, чтоб точно исключить пробьему с питанием. У меня есть точно такой же дальномер, раньше он показывал нормально всё.
- слушай, а ты не мог бы проверить свой датчик вольтметром и написать выходную характеристику.

Ну если бы была такая возможность, использовать второй датчик, я бы сюда на форум не писал. :))

Не могу, я минимум через неделю дома буду.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1523
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия, Севастополь
прог. языки: Java, C

Re: Проблемка с дальномером 10-80 см

Сообщение yak-40 » 03 янв 2012, 21:32

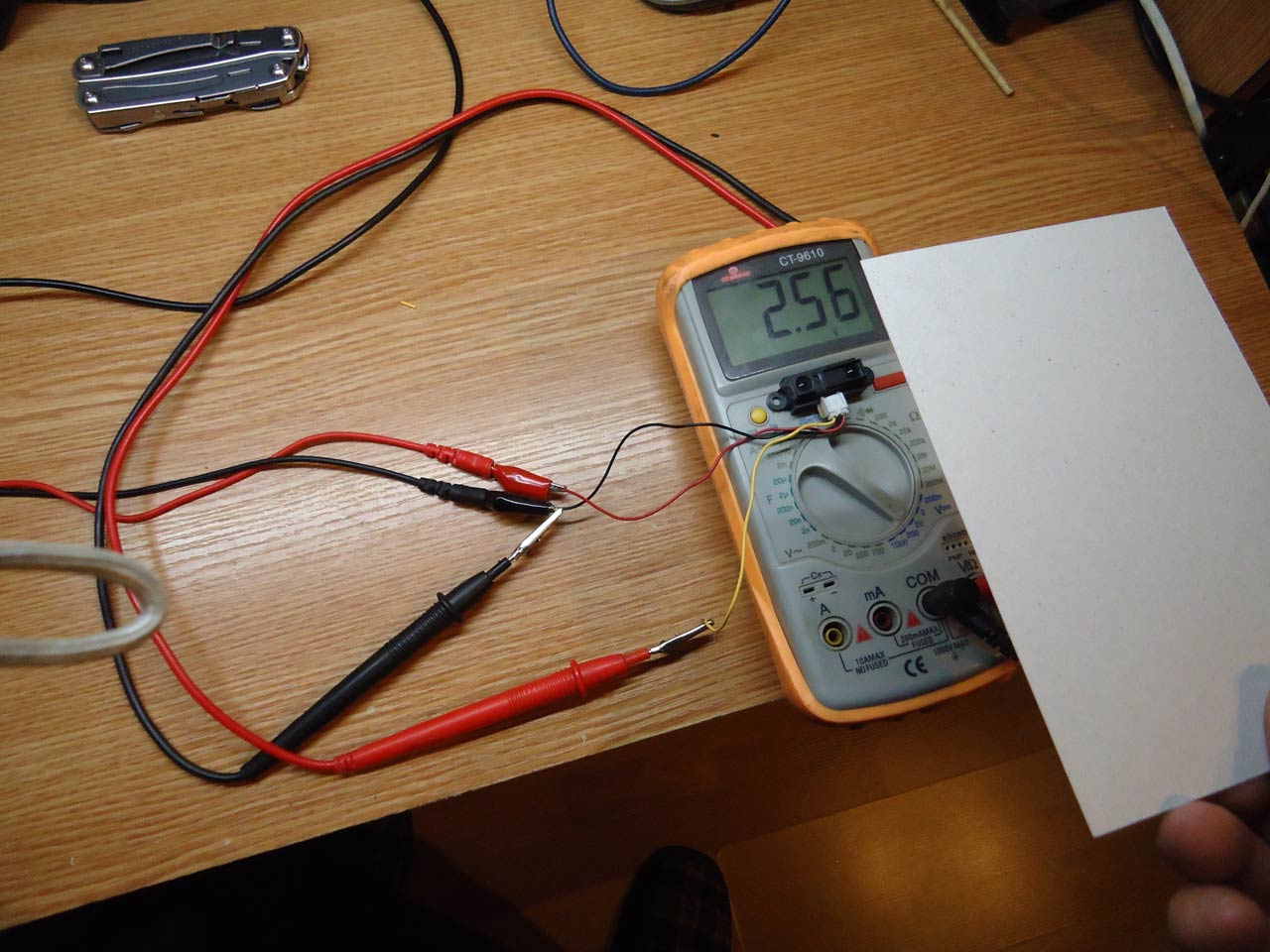

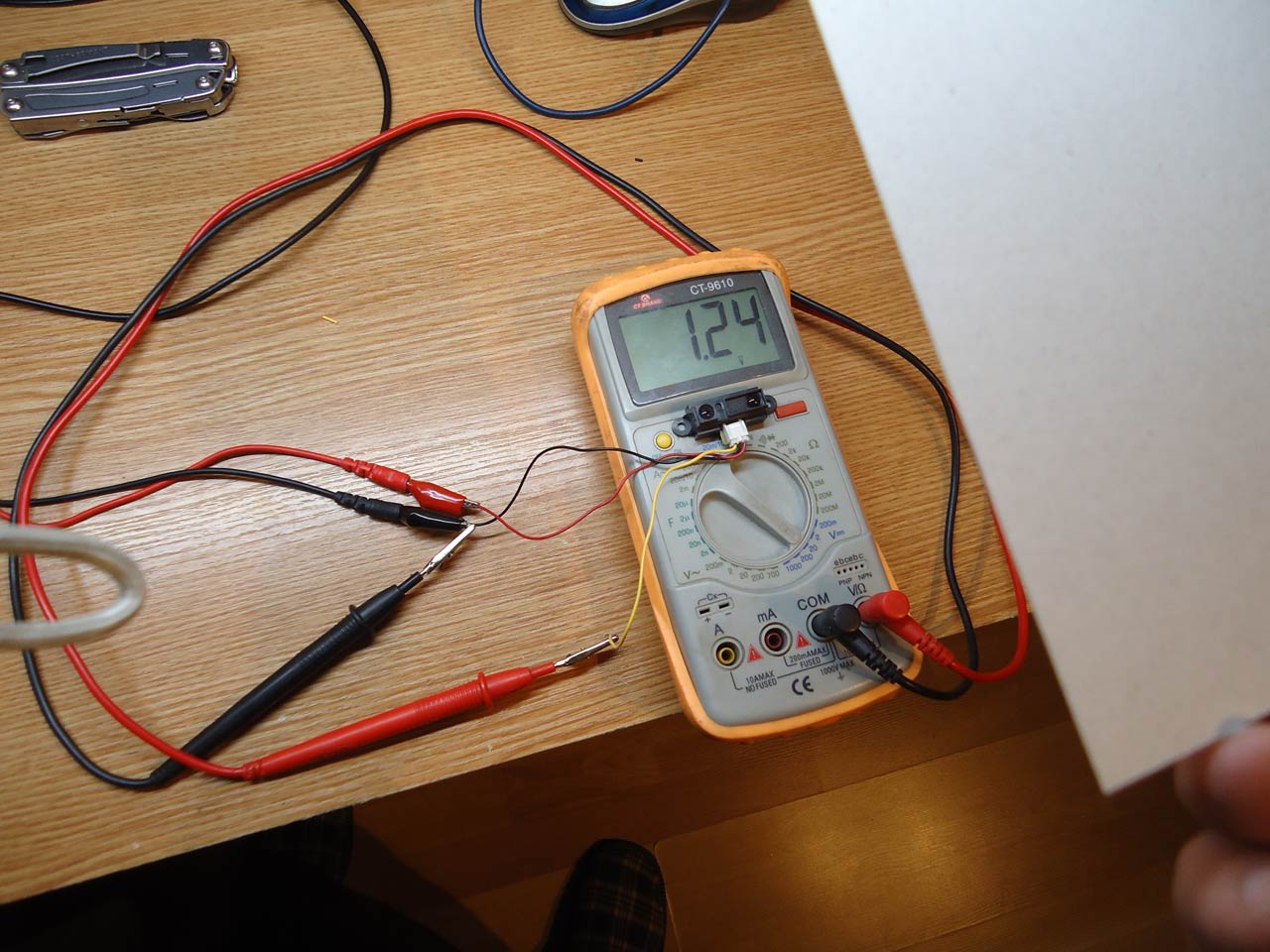

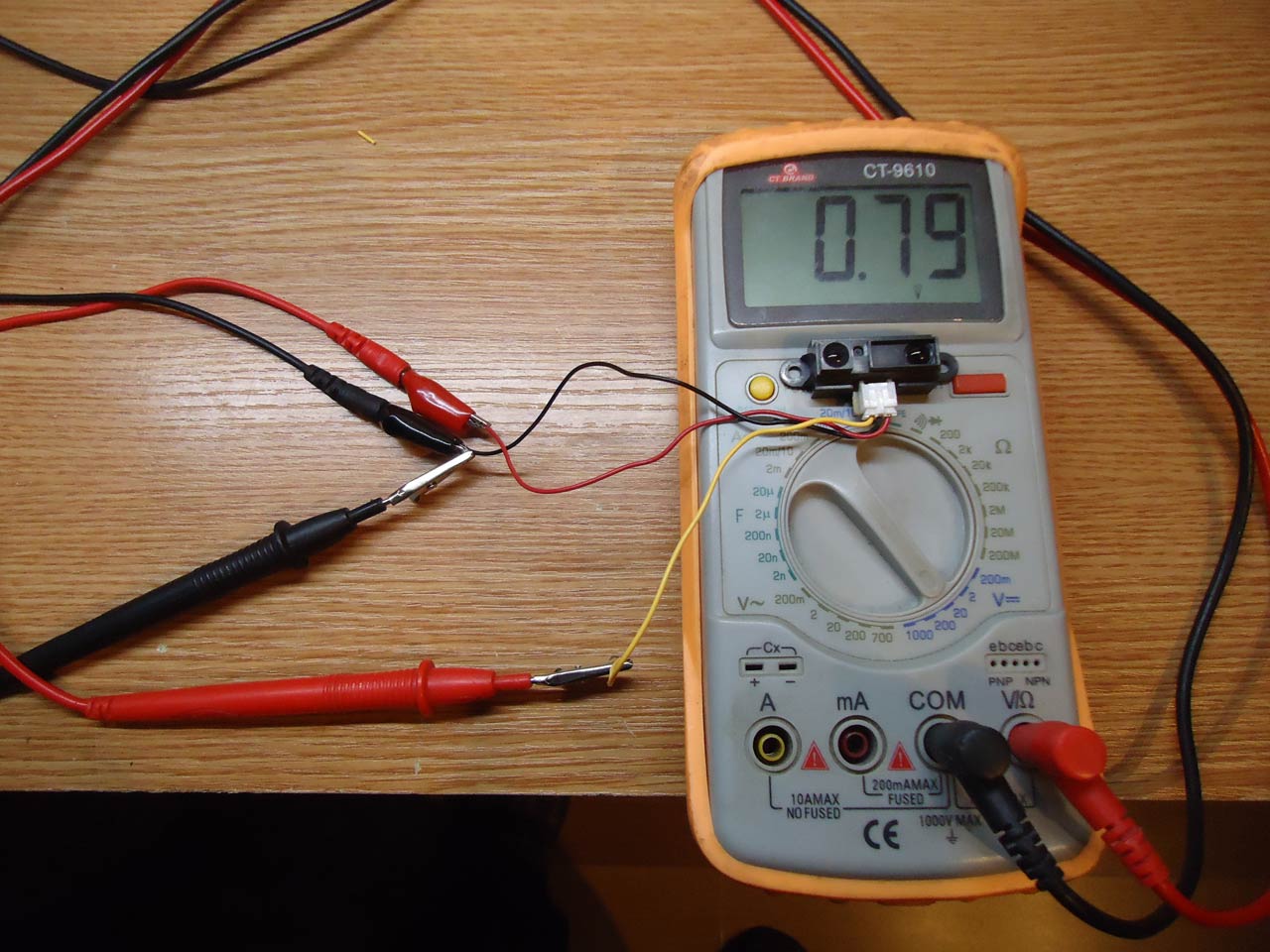

Подключил аналогичный дальномер к НЕСТАБИЛИЗИРОВАННОМУ источнику питания около 5в.(красный +, чёрный - минус, желтый - сигнал) Подключил обычный цифровой мультиметр.

Работает от белой картонки достаточено стабильно.

- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Проблемка с дальномером 10-80 см

Сообщение hadok » 04 янв 2012, 01:47

Всё!!!!!!!!! :Yahoo!:
Проблема решена!!!!!

Видите ли светодиод в схеме очень не нравится дальномеру.....а ведь хотел как лучше :oops: , погасить излишки напряжения (при подключении к аккумулятору 6 В)


ВСЕМ СПАСИБО!!!! :friends:
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: Проблемка с дальномером 10-80 см

Сообщение yak-40 » 04 янв 2012, 08:53

hadok писал(а):Видите ли светодиод в схеме очень не нравится дальномеру....

А ведь тебе опытные люди говорили с самого начала :wink:
Но ты оказался достаточно упёртый, и три дня мучился :D
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Проблемка с дальномером 10-80 см

Сообщение hadok » 04 янв 2012, 17:37

ну не три дня... :wink:


А между упёртостью и насточивостью очень размытая грань !
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: Проблемка с дальномером 10-80 см

Сообщение Vovan » 04 янв 2012, 17:44

Да, размытая, но только если она не "заточена" :wink:
hadok писал(а):Убрал светодиод, подключил к источнику 5 В.
Результаты те же.
Вопрос по поводу поплывшей характеристики актуален.

Однако радует то, что проблема разрешилась :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Проблемка с дальномером 10-80 см

Сообщение hadok » 04 янв 2012, 17:55

Хотя, кстати, во многих китайских устройствах ставять вместо стабилизаторов парочку диодов.....

не спорю, быть может не понимаю до конца физики процесса, почему со светодиодом не работает. Объясни пожалуйста.
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: Проблемка с дальномером 10-80 см

Сообщение Vovan » 04 янв 2012, 18:43

Всё просто :) Для чего предназначен холодильник? Для чего радиоприемник? Для чего электр. часы? для чего лампочка накаливания? для чего, наконец, светодиод? :wink: Как включаются все эти приборы касательно питания? Как попало? :wink:
Китайцы, совсем не так как Вы включают светодиоды. И если Вы имели ввиду стабилитроны (а не "стабилизаторы" - это слишком широкое понятие), то обратите внимание КАК включается стабилитрон? и сравните - как включаются светодиоды? :wink:
Что касается физики процессов, а надо ли? Что это даст лично Вам? Убедились что нельзя так включать? Вот и хорошо! :)
Но еще лучше (очень рекомендую разобраться с этим) понять: что делает резистор в последовательном включении и как влияет на хар-ки цепи и последовательно с ним включенных приборов (в т.ч. и светодиодов). Тут я вижу большой пробел в основах... Так что до физики эл.дыр.пров. в п\пров. еще далеко :D
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Проблемка с дальномером 10-80 см

Сообщение hadok » 05 янв 2012, 12:42

Ну да, а я думал это диоды :oops:

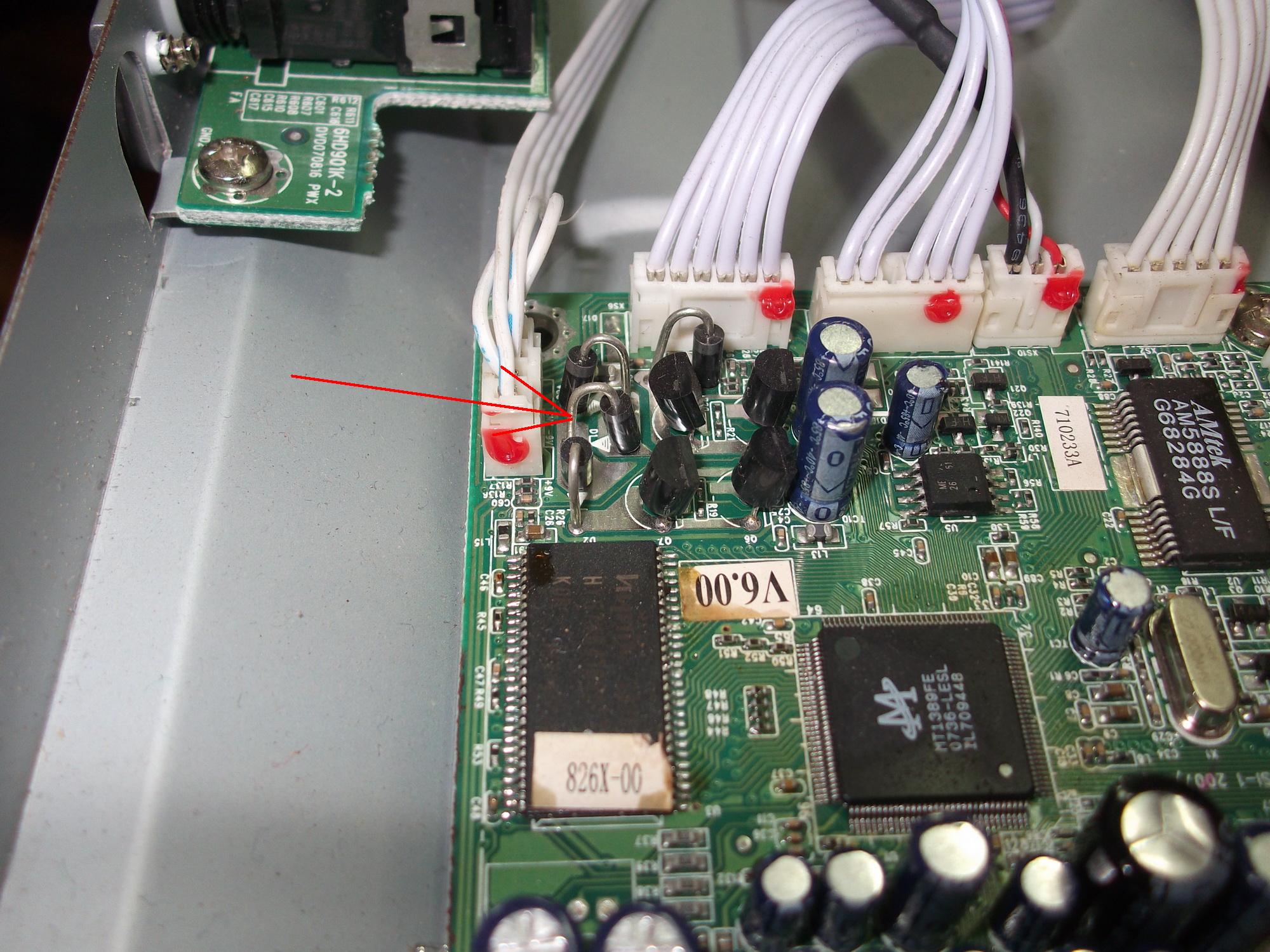

Диоды китайцы стоят для снижения напряжения с 5.6 до 3.3 - питание процессора.

Установив светодиод именно для питания дальномера, я был не прав, так как потребление дальномером не равномерное, а импульсное ( мой светодиод мигал).

А в установке светоиода для понижения уровня напряжения нет ничего "безграмотного". Иной раз это меньше, чем стабилизатор, + индикация.

Согласен с тем, что идеальным вариантом будет применение стабилитрона.
Вложения
Последний раз редактировалось hadok 05 янв 2012, 13:03, всего редактировалось 2 раз(а).
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: Проблемка с дальномером 10-80 см

Сообщение Vovan » 05 янв 2012, 12:53

Кроме этой фразы (если ее не читать)
А в установке светоиода для понижения уровня напряжения нет ничего "безграмотного". Иной раз это меньше, чем стабилизатор, + индикация.

пост порадовал :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Проблемка с дальномером 10-80 см

Сообщение =DeaD= » 05 янв 2012, 12:58

hadok писал(а):Диоды стоят для снижения напряжения с 5.6 до 3.3 - питание процессора.

Это где процессор так питается? :shock:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
