Проблема с прошивкой atmega16

Сообщение Daniil94 » 10 авг 2011, 22:13

Я новичок. Спаял программатор 5 проводков. Собрал схему

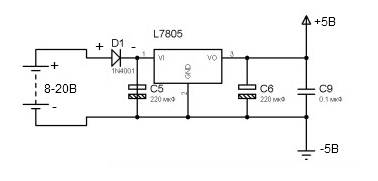

для стабилизированного питания atmega16A-PU .

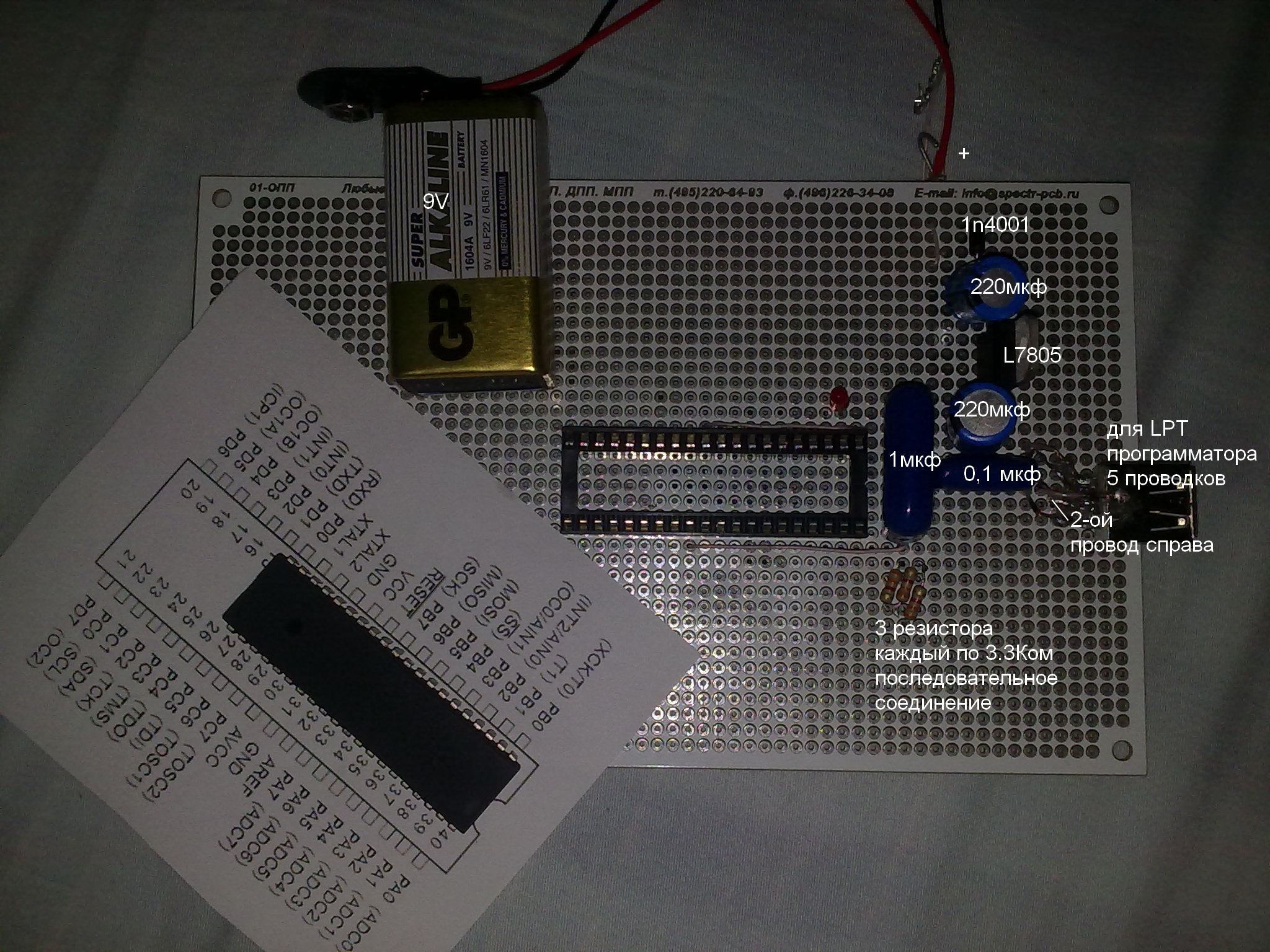

Фото макетной платы
Вставил avr в панельку, подключил питание 9В, Воткнул программатор, не прошивается avreal пишет
Код: Выделить всёРазвернуть
Command:
+mega16 -p1 -n -2 -w D:\lesson1.hex
Can't resync
Reset pin released

Начал проверять всё тестером.
Напряжение на reset не 1,9 как я ожидал а 4,9 вольта. Я припаял всё как на схеме reset к + через резистор 10Ком .
я их заменил на 3 по 3,3 Ком. У меня не получается рассчитать какой нужен резистор для напряжения 1,9В?
Ещё одно чудо провод которые соединяет miso с 10 пином, Всегда имеет напряжение (от 0,2в до 1,9В). Я отключил программатор, отключил питание (9В), но он всё равно 0,2В! Хотя он всего лишь соединяет 7 ногу мк с usb розеткой на фото 2-ой провод справа. Не знаю что и делать...Уже 5 программ скачал не одна не пришивает :cry: . Остаётся только в тысячный раз проверять программатор.
P.S.
Сильно не пинайте
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: Проблема с прошивкой atmega16

Сообщение avr123.nm.ru » 10 авг 2011, 22:46

Точно прошивает через "5 проводков" CVAVR - http://www.proavr.narod.ru/07.htm проверяйте схему. Проще ее заново спаять БУКВАЛЬНО проводками в новом месте платы.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с прошивкой atmega16

Сообщение Daniil94 » 10 авг 2011, 23:18

Я и CVavr и avreal и ponyprog и winAvr пробовал, и проводки вроде правильно припаяны.
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: Проблема с прошивкой atmega16

Сообщение avr123.nm.ru » 11 авг 2011, 00:16

Старанье и труд - все перетрут.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с прошивкой atmega16

Сообщение HarryStar » 11 авг 2011, 00:50

питание то проверяли? там 5в?
Вообще проще питание от USB брать и паять ничего не надо.
5 проводков работает без проблем, только им и пользуюсь. Проверяйте схему.
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Проблема с прошивкой atmega16

Сообщение Daniil94 » 11 авг 2011, 10:22

Питание как в ресторане 5,00 вольт. Питание от USB возьму когда крона разрядится.
А насчёт ресета..почему там 4,9В , а не 1,9?
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: Проблема с прошивкой atmega16

Сообщение HarryStar » 11 авг 2011, 10:40

Ну т.к. ваша схема неизвестна, но черт его знает что там.
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Проблема с прошивкой atmega16

Сообщение boez » 11 авг 2011, 11:13

А что вообще за цифра такая странная - 1.9? Откуда взялась? 4.9 нормально, отпущенный ресет, его потом программатор к нулю притянет когда надо.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Проблема с прошивкой atmega16

Сообщение avr123.nm.ru » 11 авг 2011, 11:41

Батарейку понадежней.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с прошивкой atmega16

Сообщение Daniil94 » 11 авг 2011, 17:38

( уже всё проверил... спаял новый программатор из того что было (правда без резисторов). Подключаю...ERROR!
Там точно всё правильно подключено. А atmega может накрыться? Она у меня пару раз падала со стола.(
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: Проблема с прошивкой atmega16

Сообщение avr123.nm.ru » 11 авг 2011, 21:01

От падений вряд ли. Возможно порт уже убитый у вас. Заводите сигналы на звуковой вход ПК через резистор 30-100 кОм и смотрите в звук. редакторе есть ли они. Максимально снизте частоту такта на SCK
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с прошивкой atmega16

Сообщение Daniil94 » 11 авг 2011, 23:25

ну да с портом я пару раз игрался... подключал 12 светодиодов из них только 1 почему-то не сгорел хотя на нём резистор был всего на 15 Ом а на остальных 11 светодиодах по 150. Я тестерои проверял выводы на каждом по 3,3 вольта, хотя на иногда проскакивают падения напряжения.
avr123.nm.ru писал(а): Максимально снизте частоту такта на SCK
Можно поподробнее.
Самоделки Сделай сам
__________________________________________________________
Аватара пользователя
Daniil94

Сообщения: 75
Зарегистрирован: 01 июл 2011, 13:05
Откуда: Белгород
Skype: dan9m@ya.ru
прог. языки: php JS C++ ну и русский конешн

Re: Проблема с прошивкой atmega16

Сообщение avr123.nm.ru » 11 авг 2011, 23:47

Daniil94 писал(а):проверял выводы на каждом по 3,3 вольта,
тогда и МК питайте напругой 3-4 вольта.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с прошивкой atmega16

Сообщение Daniil94 » 12 авг 2011, 00:04

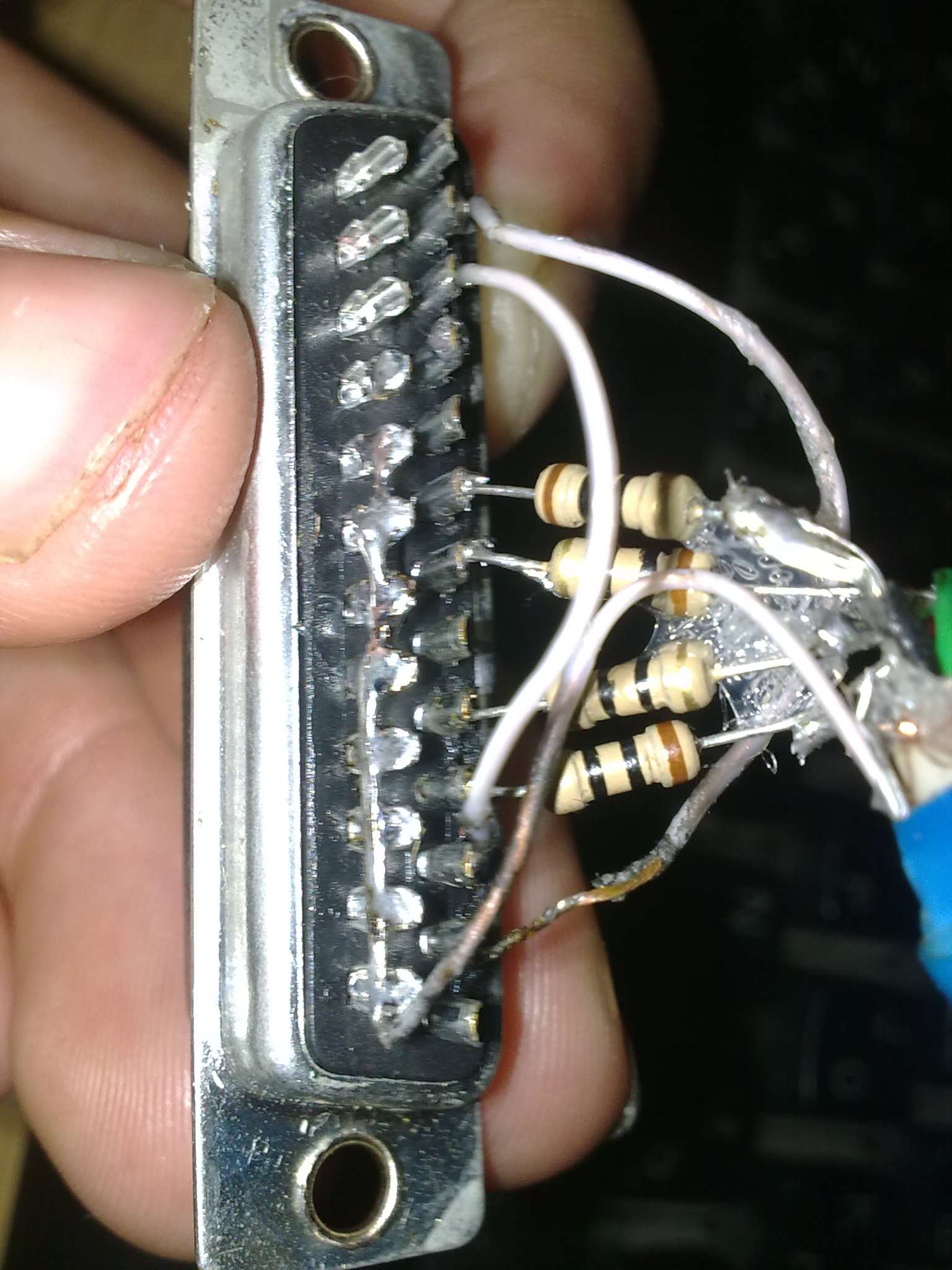

Фото вилки DB-25
