А чего там подключать? Два провода - SDA, SCL. Подтягиваем резисторами 5,1 кОм к питанию. Все.
Сама схема включения - в даташите.
Wire.h нет, потому что перед кодом написано следующее: and upload it to your Arduino with the datalogger shield on!
roboforum.ruТехнический форум по робототехнике. |
|
|
к561ЛА7 писал(а):

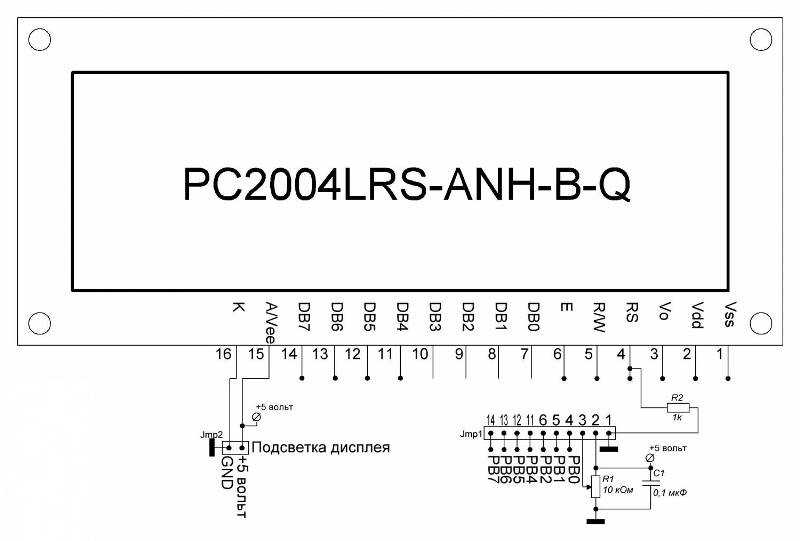

Зашибательские статьи, оригинальный стиль, только схемы подключения там не нашел, в баскоме к сожалению не разбираюсь
// DS1307 Real Time Clock initialization
// Square wave output on pin SQW/OUT: Off
// SQW/OUT pin state: 0
rtc_init(0,0,0);
tmp=rtc_read(0);
rtc_write(0,(tmp&=0b01111111));
// DS1307 Real Time Clock initialization
// Square wave output on pin SQW/OUT: On
// SQW/OUT pin state: 1Hz
/*
tmp = rtc_read(0x00);
tmp &=~(1<<7);
rtc_write(0x00, tmp); //
tmp = rtc_read(0x02);
tmp &=~(1<<6);
rtc_write(0x02, tmp); //
rtc_init(0, 1, 1); //
к561ЛА7 писал(а):А должны ли быть синхроимпульсы на выводе SDL ?
к561ЛА7 писал(а):а дергает ее микроконтроллер или DS?
make menuconfig
drivers -->
[*] real time clock -->
[*] ds1307
Vooon писал(а):
- Код: Выделить всё • Развернуть
make menuconfig
drivers -->
[*] real time clock -->
[*] ds1307
Shopping....
