Сообщение mobillko » 08 май 2011, 23:42

Подскажите пожалуйста что за микрухи HC244 и HC373? и как проверить их работоспасобность?
И что за проц Pic16F74 0702280 и как его проверить на работоспособность?
Вложения
ЦБУ 2.jpg

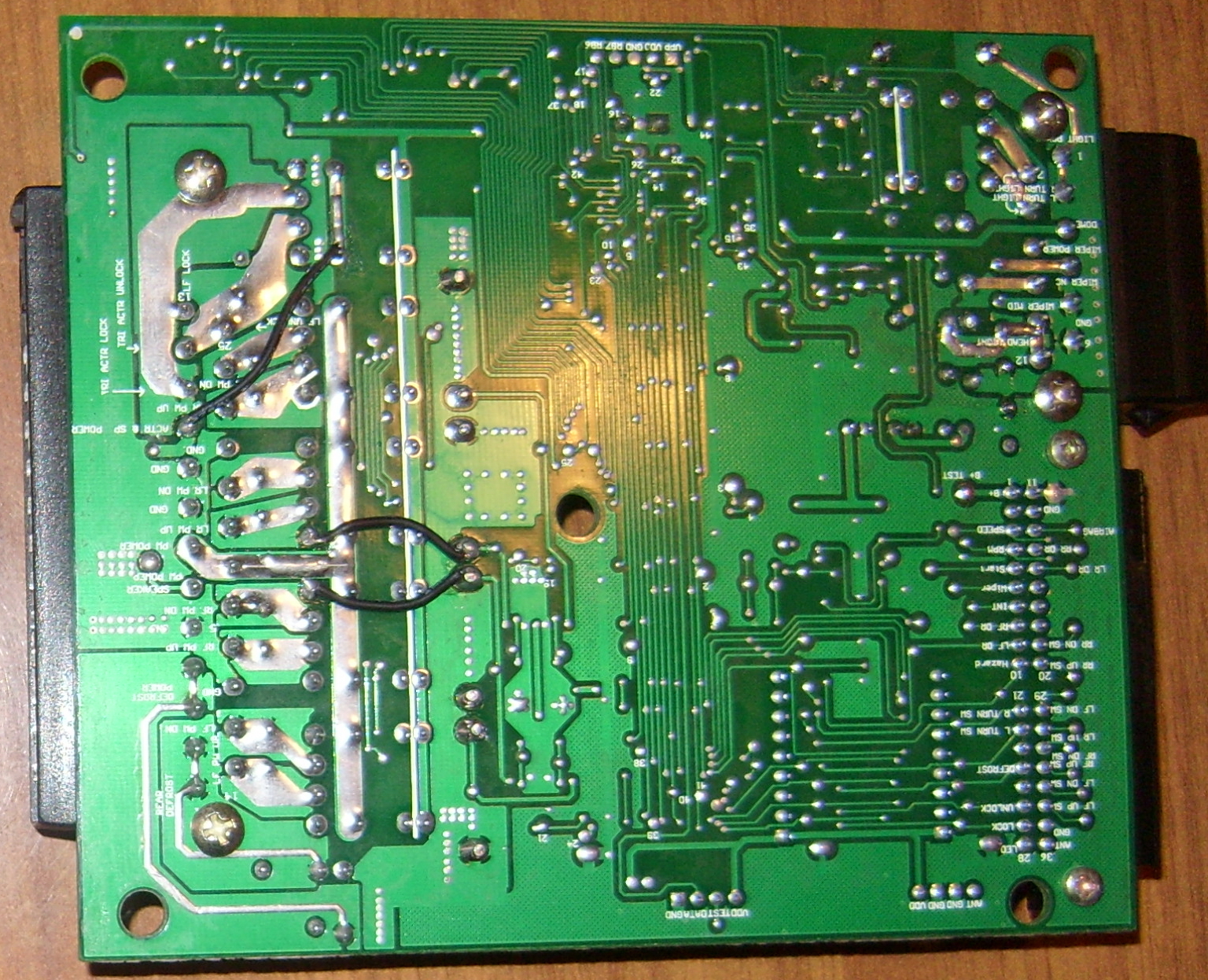

обратная сторона
ЦБУ 1.jpg

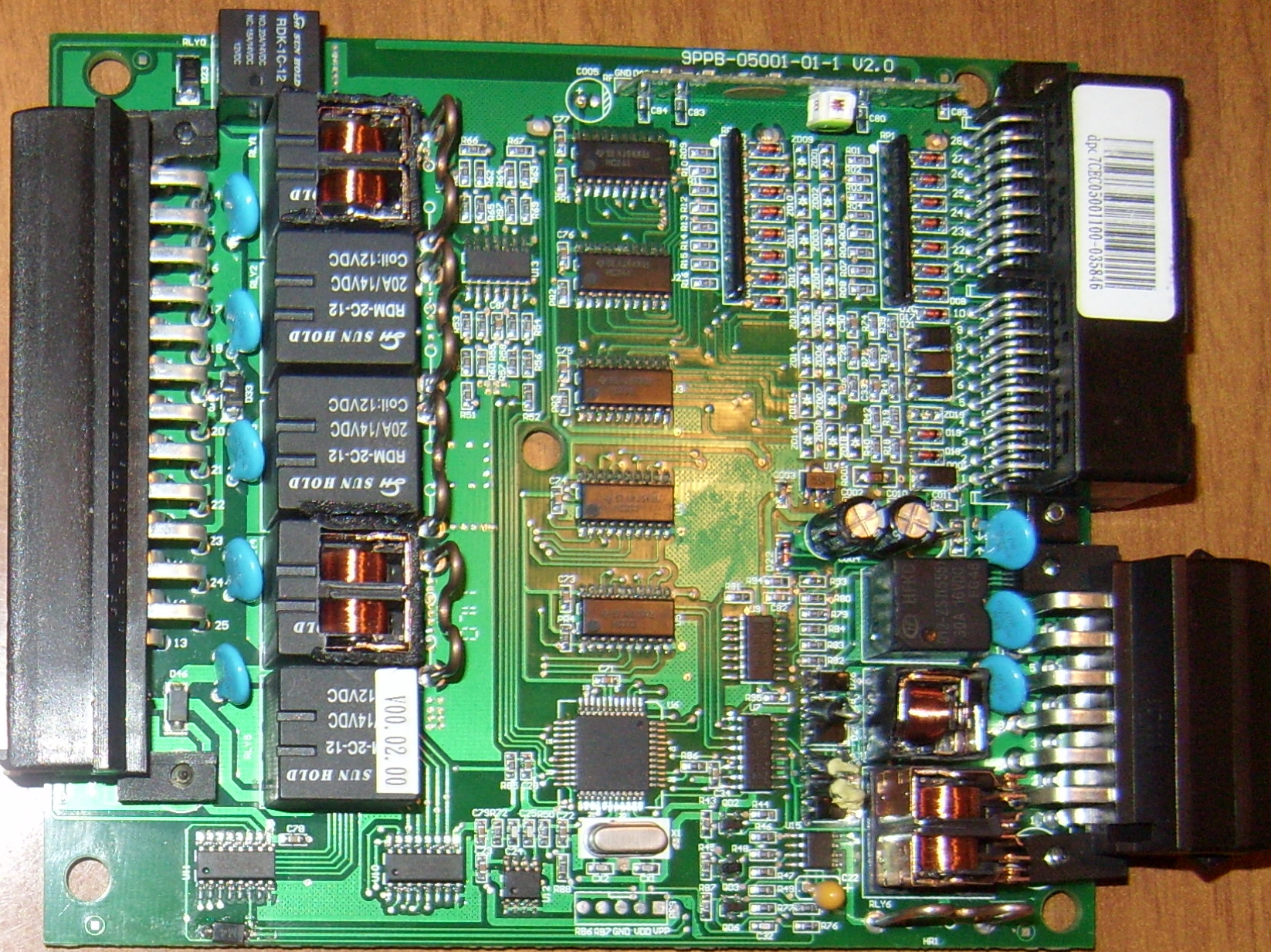

Выглядит всё так
Последний раз редактировалось mobillko 09 май 2011, 23:58, всего редактировалось 1 раз.
Аватара пользователя
mobillko

Сообщения: 26
Зарегистрирован: 08 май 2011, 23:32
Откуда: г. Сызрань
ФИО: Николай Николаевич

Re: Центральный блок управления

Сообщение AndreiSk » 09 май 2011, 02:54

Pic16f74 эт микроконтроллер от Microchip.
Можно стереть прошивку через программатор
или записать другую прошивку с проверкой
(например PicKit2 или PicKit3).
А вы где его откопали?

PS. Но вообще, с таким подходом к делу, в микроэлектронике
делать нечего. Вы ссылки на даташиты хотя бы найдите в гугле,
скажите в чем у вас проблема с ними, и может помогут :roll:
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Центральный блок управления

Сообщение mobillko » 09 май 2011, 10:56

AndreiSk писал(а):Pic16f74 эт микроконтроллер от Microchip.
Можно стереть прошивку через программатор
или записать другую прошивку с проверкой
(например PicKit2 или PicKit3).
А вы где его откопали?

PS. Но вообще, с таким подходом к делу, в микроэлектронике
делать нечего. Вы ссылки на даташиты хотя бы найдите в гугле,
скажите в чем у вас проблема с ними, и может помогут :roll:

Центральный блок управления на автомобиль джили атака, прекратил свою работу, схемы не где не нашол, а сделать нужно, стоят эти микрухи, думаю попалились. Догадываюсь, что они управляют релюшками на автоматику в салоне( стеклоподъёмники, салонное освещение, обогрев зеркал и стёкол и прочее).
Изначально заедал правый поворотник, при включении аварийки или правого поворота, поморгает немного и залипает гореть. Подумал релюшка поглючивает, снял блок подал 12в на концы катушки, релюшка работает. Ну думаю просто мож пылинка или ещё что попала, поправил , почистил и установил обратно. к сожалению поворотники и аварийка совсем замолчали. Решил всё прозвонить, обнаружил замкнутый диод, сменил его. Устанавливаю блок вообще ничего теперь не работает. Смотрю снова, нашол обрыв на питание процессора, восстановил. Устанавливаю обратно блок с радостью на глазах, не неработает, по всем рылюшкам как в истереке скачет стёкла открывет, моргает обогрев заднего стекла и периодически бибикает сигнал и замки запираются отпираются. Даже не знаю что теперь делать.
Последний раз редактировалось mobillko 09 май 2011, 11:05, всего редактировалось 1 раз.
Аватара пользователя
mobillko

Сообщения: 26
Зарегистрирован: 08 май 2011, 23:32
Откуда: г. Сызрань
ФИО: Николай Николаевич

Re: Центральный блок управления

Сообщение =DeaD= » 09 май 2011, 11:05

Если МК погорел, то пустой новый МК вам не поможет - в него надо программу заливать.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Центральный блок управления

Сообщение mobillko » 09 май 2011, 11:13

=DeaD= писал(а):Если МК погорел, то пустой новый МК вам не поможет - в него надо программу заливать.

Получается возможно всё работает, просто прошивку снёс?

Добавлено спустя 2 минуты 46 секунд:
Сигнализация тоже в этом блоке стоит и тоже не работает
Аватара пользователя
mobillko

Сообщения: 26
Зарегистрирован: 08 май 2011, 23:32
Откуда: г. Сызрань
ФИО: Николай Николаевич

Re: Центральный блок управления

Сообщение =DeaD= » 09 май 2011, 11:13

Если вы снесли прошивку без программатора, то вполне вероятно и МК сожгли.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Центральный блок управления

Сообщение mobillko » 09 май 2011, 11:17

=DeaD= писал(а):Если вы снесли прошивку без программатора, то вполне вероятно и МК сожгли.

Как микруху проверить?
Аватара пользователя
mobillko

Сообщения: 26
Зарегистрирован: 08 май 2011, 23:32
Откуда: г. Сызрань
ФИО: Николай Николаевич

Re: Центральный блок управления

Сообщение =DeaD= » 09 май 2011, 11:34

Если тупо - выпаять и программатором попробовать прошить\прочитать, но так проверите только сам МК, а не его периферию.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Центральный блок управления

Сообщение mobillko » 09 май 2011, 14:09

=DeaD= писал(а):Если тупо - выпаять и программатором попробовать прошить\прочитать, но так проверите только сам МК, а не его периферию.

Мне доступны только кустарные методы.
Единственный програматор который у меня есть это HWKuFs Micro SarasSoft
Или посредствам ПК через кабель самопальный. но тогда и прогу и дрова и прочая сложная конитель нужна.
Вообщем кораул уже можно кричать.

Добавлено спустя 2 часа 23 минуты 12 секунд:
Подскажите пожалуйста что за микрухи HC244 и HC373? и как проверить их работоспасобность?
В них может быть дело?
Аватара пользователя
mobillko

Сообщения: 26
Зарегистрирован: 08 май 2011, 23:32
Откуда: г. Сызрань
ФИО: Николай Николаевич

Re: Центральный блок управления

Сообщение AndreiSk » 09 май 2011, 15:10

Да, "кораул" уже пора кричать :cry:
До чего народ довели, беда с грамматикой,
беда с логикой. Сказано же, гугл в помощь, гугл в помощь,
гугл в помощь, http://google.com в помощь,
http://google.com в помощь, http://google.com в помощь (это эхо) :roll:

Не поленился, вбил HC244, в первом же линке описание мсхемы... эхх
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Центральный блок управления

Сообщение Angel71 » 09 май 2011, 15:17

можно и не тратить время на проверку hc244 и hc373 :) это недорогие микрушки. они ни прошиваются и ни конфигурируются. новые бракованные попадаются крайне редко (почти никогда). выпаяли старые, впаяли новые и всё.
Последний раз редактировалось Angel71 09 май 2011, 15:29, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Центральный блок управления

Сообщение galex1981 » 09 май 2011, 15:24

Привожу все таки даташиты, чтоб 3й раз не было вопроса
Вложения
74hc373.pdf
(107.63 КиБ) Скачиваний: 0
74hc244.pdf
(95.02 КиБ) Скачиваний: 0
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Центральный блок управления

Сообщение mobillko » 10 май 2011, 00:15

Angel71 писал(а):можно и не тратить время на проверку hc244 и hc373 :) это недорогие микрушки. они ни прошиваются и ни конфигурируются. новые бракованные попадаются крайне редко (почти никогда). выпаяли старые, впаяли новые и всё.

Спасибо, так и хотел, только найти не могу, может заменить аналогами какими нибудь популярными можно?

Добавлено спустя 9 минут 50 секунд:
galex1981 писал(а):Привожу все таки даташиты, чтоб 3й раз не было вопроса

Спасибо
Аватара пользователя
mobillko

Сообщения: 26
Зарегистрирован: 08 май 2011, 23:32
Откуда: г. Сызрань
ФИО: Николай Николаевич

Re: Центральный блок управления

Сообщение RootAdmin » 11 май 2011, 14:44

ИМХО "на катушку" подано было напряжение в неправильной полярности - раз вылетел(наверно параллельный ей) защитный диод. Логично предположить что элемент, который управляет реле тоже мог выйти из строя. Что дергает реле? Транзистор? Вывод м/с? Если транзистор со встроенным диодом (особенно) переполюсовка могла много чего спалить. Но то, что блок делает что-то при включении - дает надежду на выживание процессора. Радиомодуль сигнализации на той же плате? Стабилизатор питания МК на чем собран? Питание МК в порядке? Ну - хоть фото б показал, а то телепатию тренирую.
Чинил автоэлектронику, да... Проблема "залипающих реле", из-за которой лезут в блоки управления часто решается с помощью керна или пласкогубцев за пару минут. Намагничивается якорь и перестает "отпускать".

Добавлено спустя 13 минут 1 секунду:
Фото сразу не подгрузились, не увидел. Да, радиомодуль на плате (вертикальная плата-дочка). На его выходе нет мусора? они от переполюсовки вылетают первыми.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Центральный блок управления

Сообщение mobillko » 11 май 2011, 22:39

RootAdmin писал(а):ИМХО "на катушку" подано было напряжение в неправильной полярности - раз вылетел(наверно параллельный ей) защитный диод. Логично предположить что элемент, который управляет реле тоже мог выйти из строя. Что дергает реле? Транзистор? Вывод м/с? Если транзистор со встроенным диодом (особенно) переполюсовка могла много чего спалить. Но то, что блок делает что-то при включении - дает надежду на выживание процессора. Радиомодуль сигнализации на той же плате? Стабилизатор питания МК на чем собран? Питание МК в порядке? Ну - хоть фото б показал, а то телепатию тренирую.
Чинил автоэлектронику, да... Проблема "залипающих реле", из-за которой лезут в блоки управления часто решается с помощью керна или пласкогубцев за пару минут. Намагничивается якорь и перестает "отпускать".

Добавлено спустя 13 минут 1 секунду:
Фото сразу не подгрузились, не увидел. Да, радиомодуль на плате (вертикальная плата-дочка). На его выходе нет мусора? они от переполюсовки вылетают первыми.

Boe микрухи НС244 И НС373, сменю отпишусь
Аватара пользователя
mobillko

Сообщения: 26
Зарегистрирован: 08 май 2011, 23:32
Откуда: г. Сызрань
ФИО: Николай Николаевич
