Конденсатор в авто для усилителя

Все здесь

Конденсатор в авто для усилителя

Сообщение Master » 19 янв 2010, 16:22

Меня тут спросили как кондер подключить к усилку, от него саб запитан.
И я что подумал, чем покупать дорогой "аудиофильский" кондер из очень НЕдорогих, лучше накупить обычных электролитов, Suntan к примеру по 4700мФ*25В и в параллель их, всяко лучше будет и оп емкости и по индуктивности? Потом взять трубу для канализации 50мм, туда все это запихать и покрасить, думаю будет не хуже и по качеству и по внешнему виду.
Но меня что смущает, если просто подключить конденсатор в параллель питания усилителя, то в момент подачи питания через него пойдет ток КЗ, т. к. сопротивление не заряженного конденсатора близко к нулю. Правильно?
И что правильно сделать индуктивность на феррит намотать или резистор на 0,1 Ом 10-20Вт ?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Конденсатор в авто для усилителя

Сообщение Duhas » 19 янв 2010, 16:34

ну чтобы набрать 0.5Ф нада 100 кондеров таких )
эт про кондеры...

а вапще, кондер включается в параллель с акумом, и заряжается в лучшем случае один раз за службу акума )

заряд просто ведут через ограничительное сопротивление... если акум часто прыгает туда суда - то мона поставить релюху с хорошими контактами, и компаратор напруги... пока она сильно ниже чем акуме - не замыкаем контакты, которые включены в разрыв провода до акума, и в параллель которым стоит ограничительный резюк... ..

вот как-то так... да и кондер нужен при серьезной моще на сабе... ну сотни три РЕАЛЬНЫХ ватт минимум, имхо...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Конденсатор в авто для усилителя

Сообщение Master » 19 янв 2010, 17:01

А 100 тыщ мФ (4700*20) не хватит, при наличии 200 не очень честных ватт?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Конденсатор в авто для усилителя

Сообщение SERGEY_M » 19 янв 2010, 17:09

1шт. 4700мкФ уже лучше чем ничего :)
но... чем больше, тем лучше :wink:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Конденсатор в авто для усилителя

Сообщение Master » 19 янв 2010, 17:16

Блин мне через реле не нравится, что индуктивность плохо? Хочется попроще.
И врубать в параллель к акуму, но максимально близко к усилителю, правильно?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Конденсатор в авто для усилителя

Сообщение SERGEY_M » 19 янв 2010, 17:19

20шт. 4700мкФ 25В будут стоить около 100 грн. ( 0,094Ф)
1шт. 0,47Ф (не помню напругу, 16В или 25В) стоит около 240грн. (радиобазар за кругом) так и габарит меньше, и емкость в 5 раз больше:roll:

Добавлено спустя 1 минуту 50 секунд:
Индуктивность неспасет...
нафига его вообще коммутировать?
Один раз подключил, как писал Duhas и забыл :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Конденсатор в авто для усилителя

Сообщение Master » 19 янв 2010, 17:19

Мдя, нада сходить поглядеть.
В том ларечке где в основном советские радиодели продают (от Бороды, направо где-то 5-й магазин)?
И какой марки лучше?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Конденсатор в авто для усилителя

Сообщение SERGEY_M » 19 янв 2010, 17:21

Именно там, но он там одной марки...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Конденсатор в авто для усилителя

Сообщение Master » 19 янв 2010, 17:40

А если последовательно с ним в цепи будет резистор на постой это плохо, он и от короткого защитит если что.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Конденсатор в авто для усилителя

Сообщение Victorovych » 19 янв 2010, 17:57

И просадку в пике создаст...
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Конденсатор в авто для усилителя

Сообщение Master » 19 янв 2010, 18:02

Ээээ, как то я не подумал.
Duhas, а у тебя схема с компаратором есть, а то я в ОУ не очень, а на AVR-ке как-то глупо лепить?
О, вроде на радиокоте есть уроки по ОУ, пойду там поищу.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Конденсатор в авто для усилителя

Сообщение Duhas » 19 янв 2010, 18:04

ну если на чистоту то для 200 ватт на кой он дался етот кондер? деньги лишние ? )) шлите мне 0)) я им применение интереснее найду ))

гораздо проще - тупо чуть потолще провод до акума.. да и кондер нужен только сабовым УМ... ибо у ник пикфактор много ниже... чем у широкой полосы... у широкой полосы пикфактор на среднестатистической музыке не ниже 3-х... вот и УМ в 200Вт нада уже 70.. ну + кпд всякие там .. 100-120... а это максимум 10А току.. на 5-ти метрах кабеля до акума при сечении в несколько квадратов - фигня... имхо ...

на самом деле - компаратор мона в опу )))

делаешь проще, обмотку реле параллельно кондеру, порог включения мона подрегулировать диодами последовательно обмотке реле ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Конденсатор в авто для усилителя

Сообщение Master » 19 янв 2010, 18:18

Усилитель тока сабовый. Попросили поузнавать, а мне интересно для общего развития, может я когда-нибудь и себе захочу :)
делаешь проще, обмотку реле параллельно кондеру, порог включения мона подрегулировать диодами последовательно обмотке реле ...

Типа взять реле на 5В, и когда оно разражено реле разомкнуто и ток потечет через резистор, а если кондер заряжен, то реле замкнуто и шунтирует резистор?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Конденсатор в авто для усилителя

Сообщение Duhas » 19 янв 2010, 18:29

смысл понят правильно.. но реле на 12 вольт ) у него порог будет наверно вольт 10... несколько диодов последовательно обмотке - и срабатывать будет на 12... таким образом если поставить достаточно большого сопротивления резистор, мона спасти акум от рязрядки сабом )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Конденсатор в авто для усилителя

Сообщение Master » 19 янв 2010, 19:47

Ну и пусть разряжается до 10В, а то в момент просадок он заместо того чтобы отдать все в УМ будет делать это через резистор.

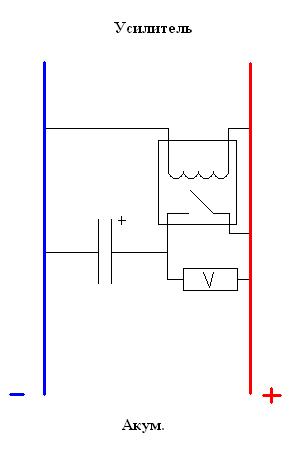

Типа так? Пейнт рулит. :)
Вложения
.JPG
.JPG (9.78 КиБ) Просмотров: 1670
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
