там ОУ буферы и фильтры... усиления не вносят... у 7294 должно усиления для как минимум средней громкости... резистор параллельно ни компу ни двд и прочего не нужен... все-таки перепроверь номиналы резюков в обвесе...

50 Вт на выходе, 4 Ом динамик - это ~14В
Ку твоего усилка по схеме ~32
значит на вход подаем ~0,45В и получаем 50 Вт...
ща посмотрю че комп дает...

Добавлено спустя 21 минуту 53 секунды:
в общем осцилл показывает среднеквадратичное значение на выходе компа при полной громкости 450...750мВ на линейном выходе, должно хватить с головой
мож воткнул не в то гнездо?
да, резюки на входе точно не нужны, комп даже просто штекер (пустой) определяет, наверное какието доп. контакты замыкаются и говорят что в гнездо что-то вставили

Master писал(а):Нада походу еще провод кинуть с экраном на вход и выход?

хы! В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ!

Добавлено спустя 7 минут 18 секунд:
Вот отличный усилитель, на этой микре (раньше даже помню продавали платы с деталями):
http://cxem.net/sound/amps/amp114.php
У самого собран такой....как спаял, сразу заработал(и всегда так с этой схемой)...стоят 2 таких схемы для стерео... и друзья не раз собирали.... блок питания 200 Вт у меня...

Добавлено спустя 1 минуту 7 секунд:

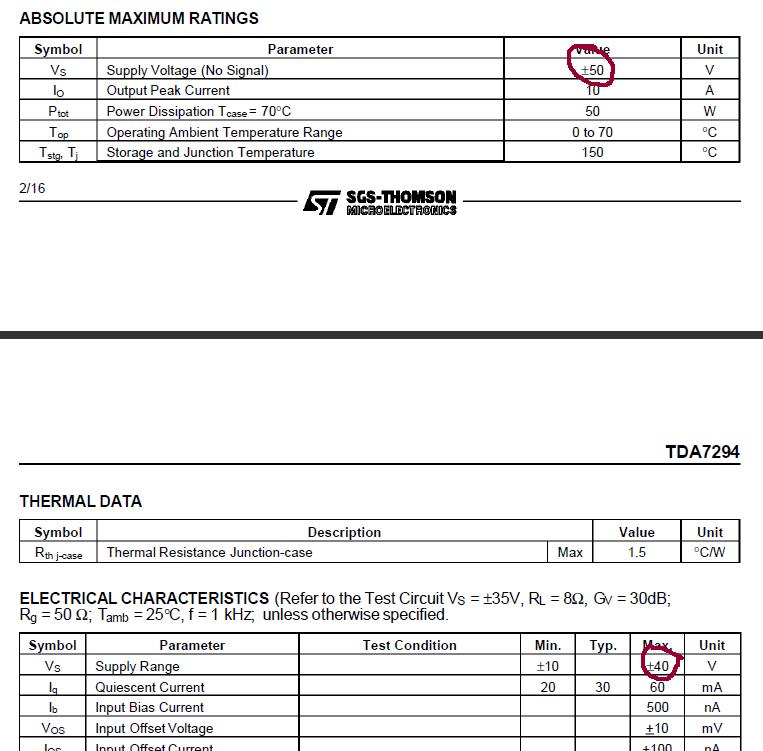

кстати по даташиту максимальное напряжение питания +-40В!

Добавлено спустя 4 минуты 39 секунд:
Ничего сложного с этой микрухой нет....если не спалил еще ....никакие ей транзисторы и ОУ не нужны....всегда собирал по схеме которая выше.....

так что, Томсон врет?

вот враги, дурят нашего брата

пардон, +-40.....я нечаянно другой даташит посмотрел...просто в куче они у меня на TDA.

мож воткнул не в то гнездо?

На морде втыкал, седня достал экранированный провод RG-58 (луженая многопроволочная центральная жила, луженая оплетка) попробую воткнуть в задний выход одного из 5,1 каналов.

а че не сделаешь на АВРке генератор?
какая разница усилку че усиливать...
поставь опосля АВР делитель, так зато точно будешь знать что у тя на входе усилка
по крайней мере отсечешь проблему источника сигнала, уже легче будет))))

на АВР генератор делать?!)_))) у кого там аврки лишние есть?
на 2х транзисторах не делается уже чтоли?

ну вот, их паять нужно...
а так взял старую макетку с АВРкой, прошил и сё

не конечно...если она есть эта макетка...с авркой....
а 2 транзистора 2 конденсатора и 2 резистора недолго запаять....зато всегда будет генератор...и не надо ничего прошивать....

можно подумать что у всех АВРки под строжайшим учетом и контролем
сто пудово валяется пару недоделаных девайсов, так что временно можно и прошить...

может у когото и не на счет....это кто их кучами покупает....а у некоторых я уверен на большой счет...

Добавлено спустя 41 секунду:
И что ты будешь ковырять недоделанный девайс? Лучше доделай...

Добавлено спустя 52 секунды:
если уж на АВР ке делать...то нормальный всегда рабочий генератор...с регулировкой частоты и все такое...

Добавлено спустя 15 секунд:
хотя с макеткой не спорю....

Ну я допустим на аврке генератор соберу, а вот на транизсторах и кондерах нету.

Добавлено спустя 2 минуты 39 секунд:
И это если на аврке собрать генератор там же на выходе 5В будет, тогда точно громко будет.

нееее....... 5В многовато
делитель ставь, чтобы максимум 0,5...0,7В было

Добавлено спустя 2 минуты 9 секунд:
аааа блин, получится же однополярный прямоугольник, значит делить нужно до 1...1,4В
пройдет через входную емкость и будет какраз то шо нужно, переменка 0,5...0,7В

Намаляюй а? У меня со схемотехникой
Не ну делитель я соберу, а емкость куда пихать?
