**Master** » 19 июн 2009, 00:18

ты сейчас чисто микру мучаешь или с транзисторами?

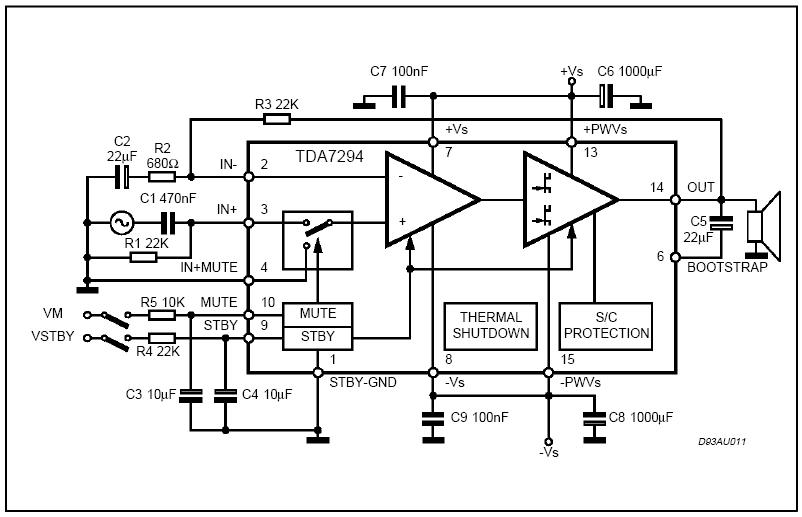

я бы отпаял все лишнее и запустил ее по даташиту

С транизсторами. Уже думал, никак не решусь.

а сигнал с приемника откуда берешь?

Из разъема для наушников.

Добавлено спустя 5 минут 29 секунд:

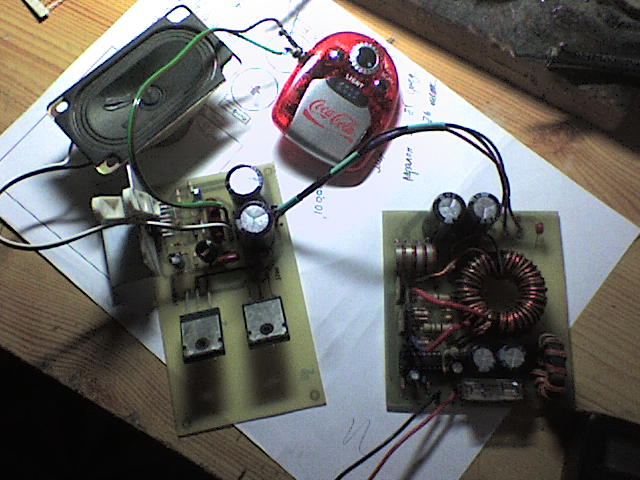

Вот так это все выглядит.

**SERGEY_M** » 19 июн 2009, 00:22

выбрасывай транзисторы для начала :wink:

быстрее.... может "она" еще жива :crazy:

Добавлено спустя 1 минуту 29 секунд:
гламурненько :good:

а динамик случаем не ВЧ :wink:

Добавлено спустя 1 минуту 28 секунд:
на динамике че написано?
откуда выдрал?

Добавлено спустя 55 секунд:
мож ты ему катушку уже подпалил (случайно) вот он и молчит :pardon:

**Master** » 19 июн 2009, 00:34

Динами от компутерных колонок 4 Ома, вроде живой радио же я слышу, пробывал второй такой же.

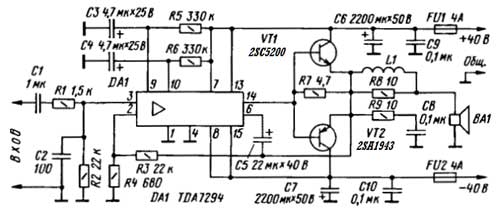

Получается выпаиваем транизсторы, R7 заместо него вешаем + динамика и - кондера на 6-й ноге подпаиваем к 14-й ноге.
Правильно?
Или доделать вначале блок обработки сигнала, может оно все и рабочее?

**SERGEY_M** » 19 июн 2009, 00:49

выпаиваешь транзисторы и закорачиваешь R7
блок обработки нипричем, усилок и так должен работать
есть еще вариант, припаяй параллельно выходу приемника резюк на 10...50 Ом
мож приемнику на выходе нагрузка нужна :pardon:

**Master** » 19 июн 2009, 00:57

Ыыыыыыыыыыыыы

есть еще вариант, припаяй параллельно выходу приемника резюк на 10...50 Ом
мож приемнику на выходе нагрузка нужна

Впаял 10 Ом стало в два раза громче. Транзисторы не выпаивал.

**SERGEY_M** » 19 июн 2009, 01:00

прикольно
а какое сопротивление наушников?
есть? померяй...

**Master** » 19 июн 2009, 01:05

100 Ом наушники

**SERGEY_M** » 19 июн 2009, 01:08

вкатай 100 Ом :wink:

**Master** » 19 июн 2009, 01:14

Уже.
Пасиба, как обычно ларчик просто открывался.

**SERGEY_M** » 19 июн 2009, 01:15

орет? или играет

**Master** » 19 июн 2009, 01:19

Радио конченое одни помехи, вроде играет не орет, но если на полную громксть динами скрепеть начинает, но не гарит.
А теперь если я захочу подключить к чему-нибудь другому, компу к примеру или автомагнитоле что с этим резистором делать?

Добавлено спустя 1 минуту 23 секунды:
Нада походу еще провод кинуть с экраном на вход и выход?

**SERGEY_M** » 19 июн 2009, 01:23

убрать
это приемник требовал резюк, компу он не нужен, хотя...
я в свой комп пихаю колонки и он говорит куда я их подключил (в какое гнездо)
т.е. в колонках я так подозреваю, есть какой-то резюк по которому комп реагирует
можешь повесить 5...10 кОм, а то вдруг комп сильно грамотный и ниче не даст на линейный выход
попробуй так и так...

Добавлено спустя 44 секунды:
провод с экраном обязаточно!!!

**Master** » 19 июн 2009, 01:25

Блин сцыкотно в комп сувать.

**SERGEY_M** » 19 июн 2009, 01:33

ну компу точно ниче не будет...
а вот у твоего динамика дифузор вылететь может

Добавлено спустя 1 минуту 33 секунды:
засунь в телик или в муз. центр, в ДВД можно...
та было-бы желание :wink:

Добавлено спустя 1 минуту 31 секунду:
ладно. пошел я спать...
сатри соседей не буди музоном громким

**Master** » 19 июн 2009, 01:49

Блин а от компа тихо-тихо работает, если резистор параллельно ставить то ваще тишина.

Добавлено спустя 6 минут 15 секунд:
Ох кажись не все так просто с входом этой микрухи.
http://cxem.net/sound/amps/amp18.php
вот еще схемку нашел там перед входом тоже ОУ стоят.
