**Master** » 13 ноя 2009, 20:27

Мдя, пасибо. Стабилитрон нада развернуть и включить после резистора, и кондер почему то на земле обеими ногами.

**Duhas** » 13 ноя 2009, 20:29

Мастер, переходи уже на КАД-ы.... в виде пкадов иглов и прочего ) очень упрощает жизнь )

**Master** » 13 ноя 2009, 20:35

Да я знаю, вроде начал потом забил.

**SSG** » 16 ноя 2009, 18:49

Master писал(а):Ну не Игле конечно, я его не асилил пока, а что?

Я про листочек, тоже люблю сначала так шкрябать

**SERGEY_M** » 17 ноя 2009, 12:19

В нормальных КАДах (PCAD, ORCAD, ALTIUM, с ИГЛом не сталкивался) принципиальная схема связана с печатной платой и все производимые изменения с схеме можно сразу отобразить в печати

и такие ошибки

Стабилитрон нада развернуть и включить после резистора, и кондер почему то на земле обеими ногами

сводятся к "0", их очень легко выявить или вовсе недопустить...

**Master** » 17 ноя 2009, 12:53

Согласен, но можно я эту схему добью в лэйауте? :oops:

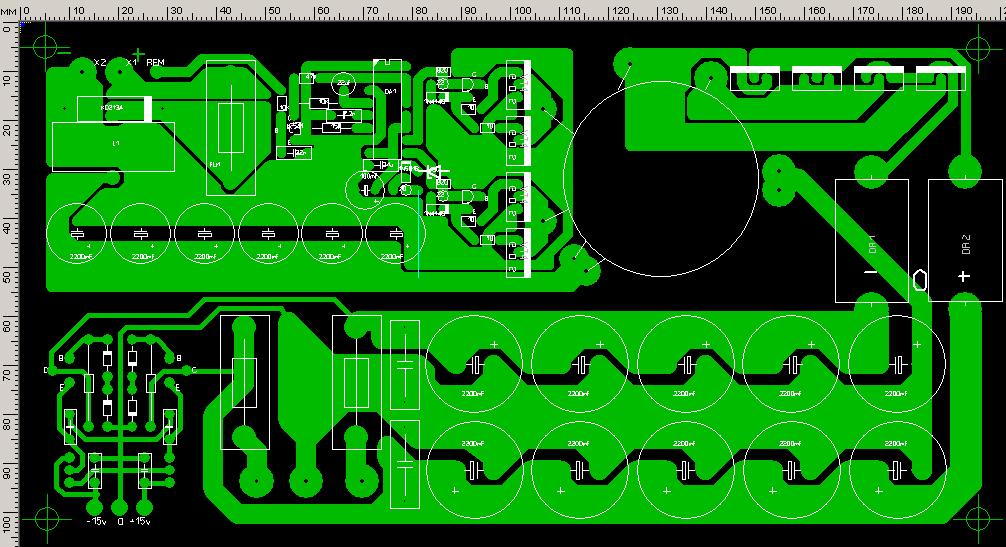

Вот как то так.

**Duhas** » 17 ноя 2009, 14:49

а не проще кондеры по выходу ПН-а повернуть на 90 градусов и сделать 3 широкие шины без закарючек ? ))

**Master** » 17 ноя 2009, 15:44

Тогда плата будет сильно здоровой или я тебя не правильно понял.

**Duhas** » 17 ноя 2009, 16:42

не, не понял... вот так земляная шина улочкой.. и те что сверху и снизу... сделать прямыми )

кондеры повернуть в плоскости платы... чтоб также как входные стояли

**Master** » 17 ноя 2009, 17:13

Вот файл, перемести элементы как ты говоришь, ниче не понял.

**SERGEY_M** » 17 ноя 2009, 19:00

пипец

**Duhas** » 18 ноя 2009, 05:12

вот как-то так )

**Master** » 18 ноя 2009, 10:12

SERGEY_M
Что? Плохо?

Duhas
Ааааа, понял, пасиба.

**Duhas** » 18 ноя 2009, 10:23

пипец - ето про наш диалог о шинах )

**Master** » 18 ноя 2009, 10:27

главное чтобы работало.
А чем его можно будет испытать? Электроплитку подключить?
