да нез ... показать что я себе домой забабахал ? ))

Спрашиваешь, давай показывай.

блин, фотоапарат уехал с дому (

короче TQWT на 4а28.. габариты 1000х260х510 ВхШхГ

и планируется саб порядка 1360х510х510 )))

Ниасилил, что за зверь?
Давай хоть на мобилу сфоткай.

Добавлено спустя 1 час 37 минут 59 секунд:
Решился таки улучшить блок питания. Вот схема, добавленные элементы обвел красным (дросселя и снабберные цепочки на выходе).
1. Транзисторы думаю заменить на IRFZ48N
2. Диоды КД213А заменю на импортные, что лучше шотки или Fast? Хватит ли 10 амперных (требования в 5-м пункте).
3. Как рассчитать снабберы? Нашел тему на другом форуме, но там картинки пропали.
4. Дросселя на выходе пойдут вот как в одной из статей? "можно намотать на отрезках ферритовых стержней диаметром 6 мм проводом ПЭВ 0,8 мм , число витков 20"
5. Каким должно быть суммарное сечение проводов которым мотается первичная и вторичная катушка? Хочу этим преобразователем питать MF1 стерео, т.е. суммарная пиковая мощность 2 TDA7294 200 Вт (это с запасом), ну а вообще 140 Вт.

сча наверно зафотаю....

1. по транзисторам может и имеет смысл )
2. шотки по идее лучше... но если с ними будут проблемы мона и ультрафасты поставить...
3. сам не в курсе.. по идее они должны глушить выбросы ) может можно по рабочей частоте посчитать )
4. про дросселя примерно так и есть.. можно взять колечки от БП компа.... ну и те же витков 10... сечения я бы не жалел )
5. две МФ-ки на максимуме может и правда 140 ватт сожрут... какое напряжение ? а тот умощненный куда делся ?

какое напряжение ? а тот умощненный куда делся ?

Напряжение +-30 В
Какой умощненный? В смысле усилитель TDA+транзисторы?

ага.. 30 вольт.. 140 ватт... тоесть предел 4-5 ампер... думаю 2-3 мм сечения выше крыши... ну и про скин эффект не забываем )

Ну само-собой лучше много маленьких, чем один большой.

Давай фотки, своего аппарата.

ну и про скин эффект не забываем )

какой там скин... дросселя после фильтровых емкостей стоят

скин про трансформатор....

Duhas
Давай фотки

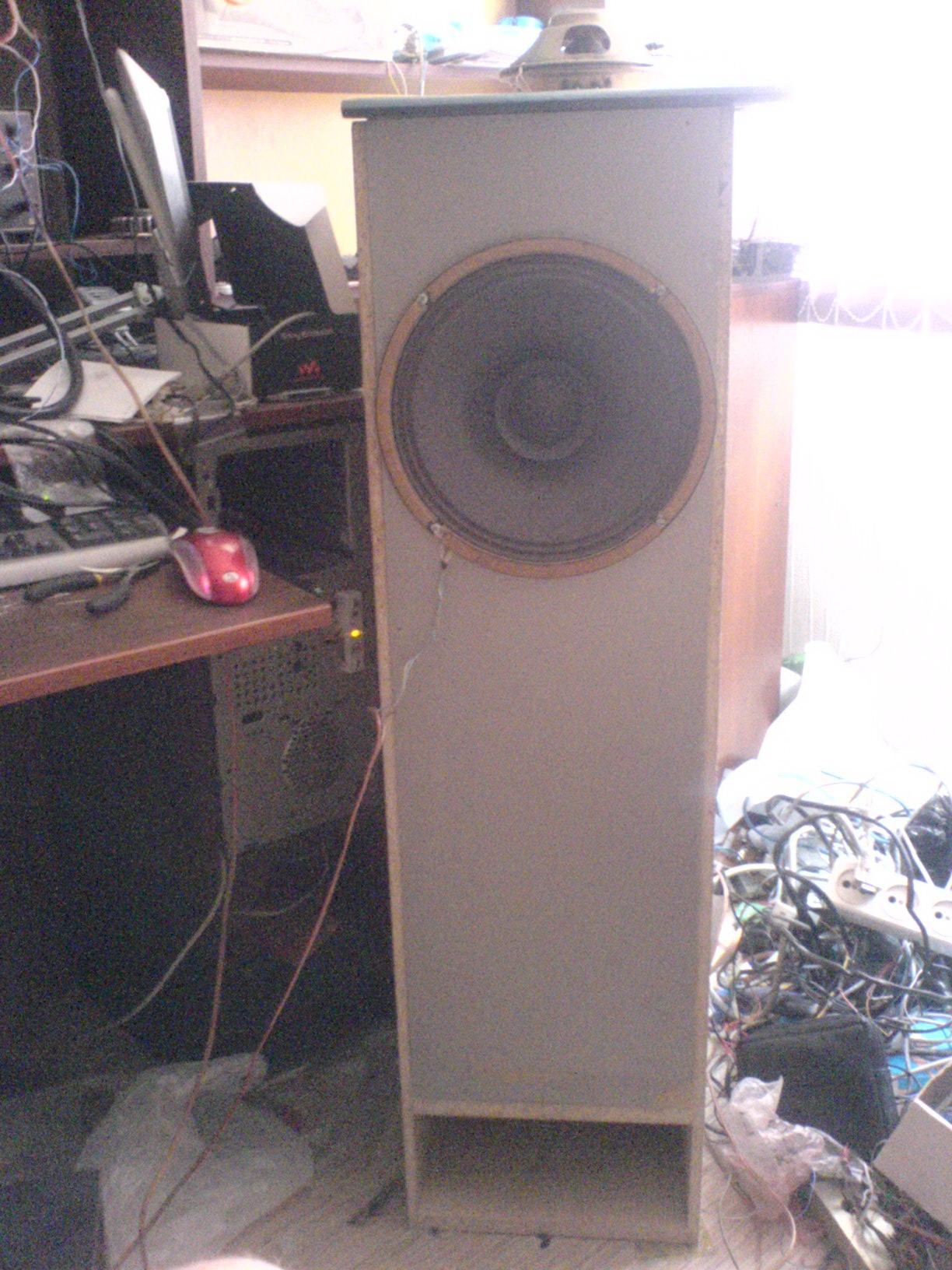

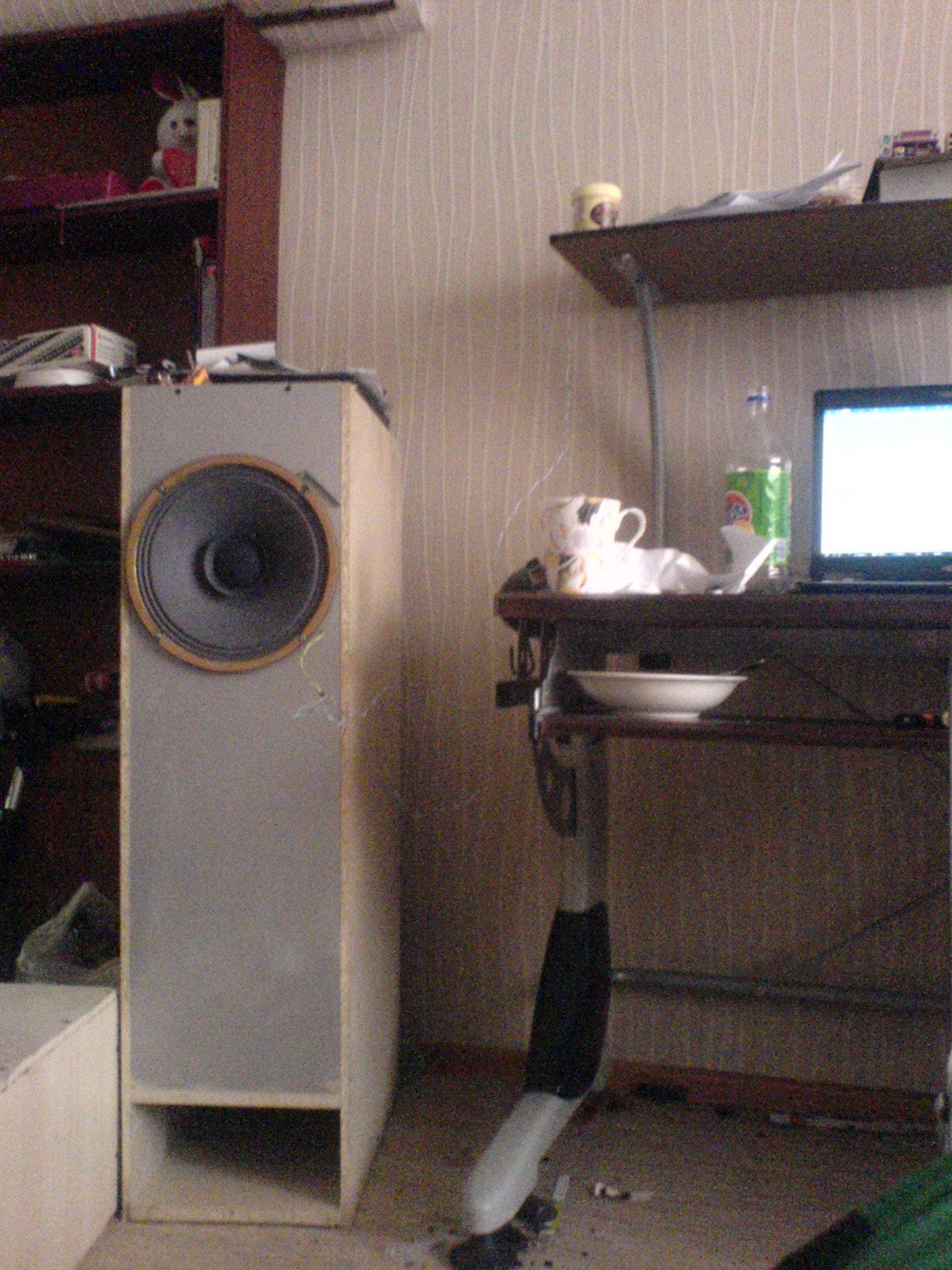

ну с мобилы так с мобилы, уговорил, чертяка языкастый )

1. Стекла дрожат?
2. А где ножки-шипы?
3. А что за динамик?
4. А корпус где рассчитывал?

1. окна пластик, не дрожжат ))
2. по ним ж видно что там пока только деревяшка... некогда было до ума доводить.. выдался денек воскресный свободный вот и собрал ...
3. динамик 4а-28 Кинап, кинотеатралка...
4. корпус считался по экельке, кем-то сделанной... правда мне было нечем нормально резать и я сделал его поболее в глубину... как рас там еще внутри бруски будут для жесткости... скушают немного лишнее...

счас внутри пустые.. потому немного гудят, вообще они не ниже 40Гц играют.. вот к ним и планирую огрооомный саб )
