Устройство балансировки диска в сидироме

Все здесь

Устройство балансировки диска в сидироме

Сообщение Dmitry__ » 20 фев 2012, 04:33

Кто-нибудь может обьяснить как работает сей девайс?
т.е. у меня есть ответ, но он странный :)

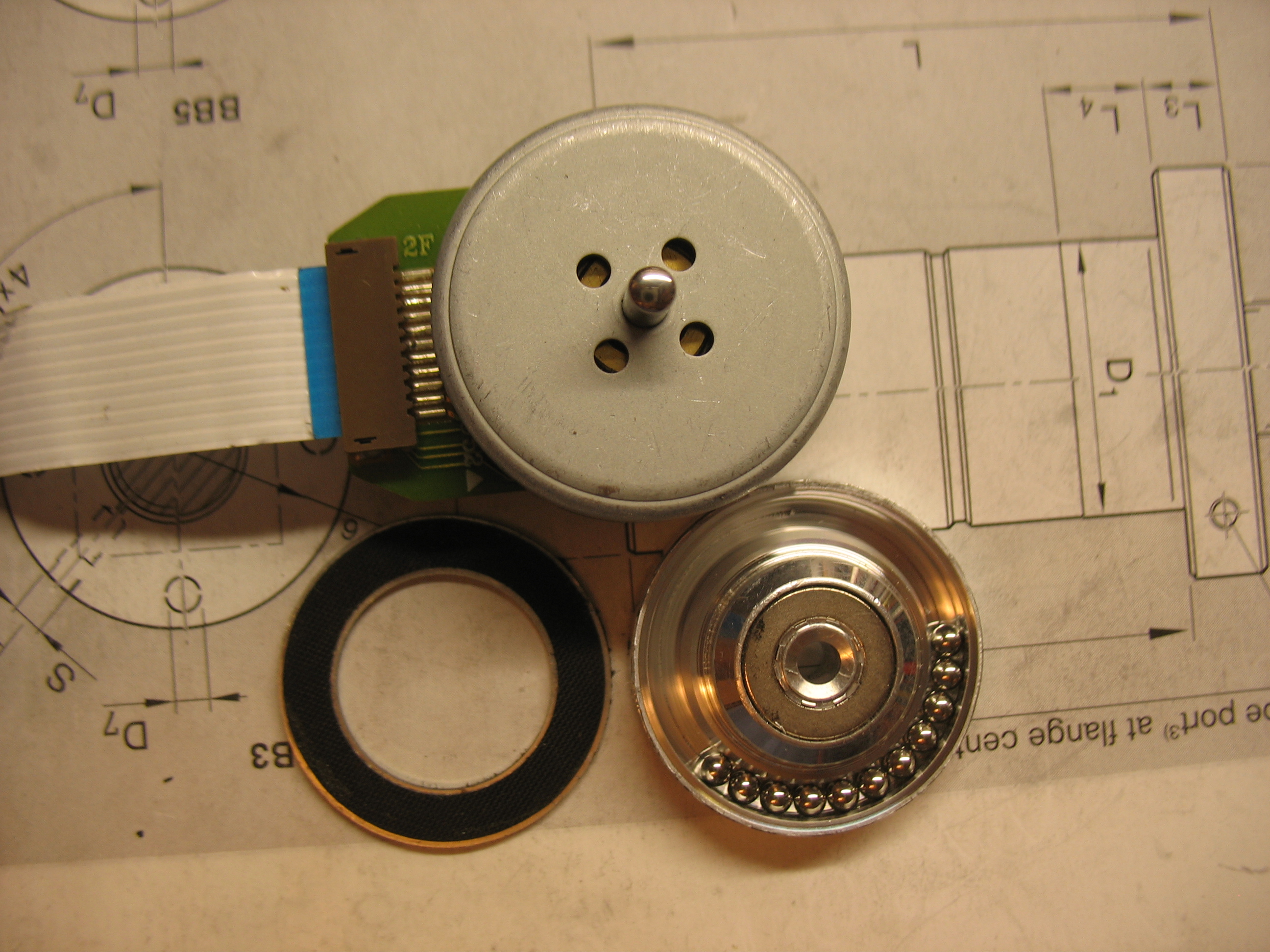

Вложения
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Устройство балансировки диска в сидироме

Сообщение Myp » 20 фев 2012, 10:09

шарики распределяются по кругу так чтобы биения были минимальны.
работает в основном на какой-то определённой скорости в установившемся режиме, без тормозов и ускорения.
в некоторых стиралках вроде есть.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Устройство балансировки диска в сидироме

Сообщение Michael_K » 20 фев 2012, 10:23

Myp писал(а):...работает в основном на какой-то определённой скорости

Наверное _выше_ определенной скорости.
Там обычно еще масло есть, чтобы погасить собственные колебания и разогнать шары.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Устройство балансировки диска в сидироме

Сообщение Myp » 20 фев 2012, 11:00

хз, масла ни разу не видел, всегда свободно болтались.
не, тока на определённой скорости (диапазон) и в определённых пределах расколбаса (очень кривой диск они не компенсируют)
при увеличении скорости массы шариков на компенсацию усиливающегося расколбаса не хватает уже, начинается вибрация и шарики начинают болтаться внутри и становится только хуже.
а на маленькой балансировка не наступает они тоже просто так болтаются.

можно налить клея и подождать пока застынет не выключая, получится отбалансированная сборка мотор + диск :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Устройство балансировки диска в сидироме

Сообщение Dmitry__ » 20 фев 2012, 16:00

Myp писал(а):можно налить клея и подождать пока застынет не выключая, получится отбалансированная сборка мотор + диск

А как другой кривой диск балансировать? :shock:
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Устройство балансировки диска в сидироме

Сообщение Myp » 20 фев 2012, 16:46

берёшь второй диск с новым шариковым балансиром и по уже известной технологии балансируешь с клеем :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Устройство балансировки диска в сидироме

Сообщение Michael_K » 20 фев 2012, 16:49

Myp писал(а):хз, масла ни разу не видел, всегда свободно болтались.

Хм... может там дорожка конусная?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Устройство балансировки диска в сидироме

Сообщение Myp » 20 фев 2012, 17:06

да нет, просто штампованое кольцо с шариками внутри, сверху крышка пластиковая, без всяких изысков.
собственно на фотке самый обычный привод диска и есть.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Устройство балансировки диска в сидироме

Сообщение Dmitry__ » 20 фев 2012, 17:10

Myp писал(а):шарики распределяются по кругу так чтобы биения были минимальны.

А вот и нет :) по задумке они должны собираться в месте где меньше несбалансированная масса, чтоб компенсировать биения. А вот почему они должны там собираться - вопрос :)
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Устройство балансировки диска в сидироме

Сообщение Myp » 20 фев 2012, 17:27

дето был сайт дядек которые выпускали такие балансиры для промышленных вентиляторов
там очень сложно всё было обосновано с формулами, я не понял.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Устройство балансировки диска в сидироме

Сообщение Dmitry__ » 20 фев 2012, 17:40

Ну, мой моск понял это так:
От вибрации шарики начинают утряхиваться в сторону где меньше колебания вибрации.
Можно еще привести пример как всплывают более легкие частицы в песке при вибрации.
Но, после полной балансировки почему шарики должны оставаться на своем месте?
В общем не понятно :pardon: да и мои практические исследования показали другое...
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Устройство балансировки диска в сидироме

Сообщение dccharacter » 20 фев 2012, 17:43

Эти долбанные шарики теперь по всему полу...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Устройство балансировки диска в сидироме

Сообщение Myp » 20 фев 2012, 19:16

бгггг
решил сунуть нос и открыл крышечку?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Устройство балансировки диска в сидироме

Сообщение Angel71 » 20 фев 2012, 22:30

Dmitry__, а почему шарики не должны оставаться на своём месте? :) инерцию никто не отменял, так же, как и законы ньютона.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Устройство балансировки диска в сидироме

Сообщение Dmitry__ » 20 фев 2012, 23:27

В уравновешенном состоянии это просто шарики лежащие на ровной поверхности, да, из-за центробежной силы они тяжелые, но малейшее изменение скорости ( в сиди она всегда меняется) они поедут на дисбаланс.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
