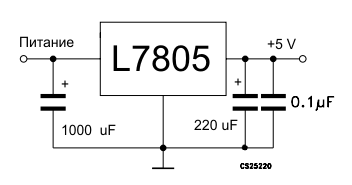

Имеем 12в (от Блока Питания), через схемку (см. ниже) превращаем в 4,5-5в, после чего нужно понизить этот вольтаж, чтобы светодиодик нормально работал, но попытки понизить резисторами, аналог которых успешно понижает вольтаж на другой плате, провалились - резистор ведёт себя как обычная проволка/провод.

В чём может быть проблема?

Может в номинале резистора? Для светодиода при 5 вольтах надо около 510 ом
З.Ы. Резистором ограничиваем ток протекающий через светодиод.

читать про резисторный делитель

Похоже вы напряжение после резистора без нагрузки меряете, просто мультиметром? На вход мультиметра уходит ничтожно малый ток, не способный создать падение напряжения на вашем резисторе. Закон Ома это называется.

Перед светодиодом резистор ставят для ограничения ТОКА в цепи. О напряжении там никто не думает. Поставте 330-500 Ом резистор и подключите светодиод, и уже на светодиоде меряйте ток, напряжение - тогда все на места встанет.

ПС: Интересная пунктуация и грамматика названия топика ))

executer, ок, попробую, спс. Название топика - это да, мозги в ВУЗе совсем запарили...

А если резистор сгорает или бракованный, то он как себя ведёт? Может просто такая партия попалась?

нарисуй схему включения и почитай ВСЕ ответы на твой вопрос

Да, а если резистор сгорает, он:
1. делается коричнево-черного цвета, также может иметь характерный запах
2. ведет себя как 2 отдельных проводка, не соединенных между собой, т.е. обрывается.

И правильно вверху написали, для светодиода важен ток, а не напряжение. Резистор как раз ограничивает ток. Напряжение на СД можно считать постоянным, ИК СД - 1.2В, красные, желтые и зеленые - 1.7-1.9В, синие, фиолетовые и белые - 3В.

Вам надо сделать стабилизатор тока на LM317 по схеме в даташите.

В ДШ картинка какая-то непонятная, хотел бы уточнить:



(12в и 5в имеется ввиду +)
Всё правильно?

верно.

Мда, видимо из-за того, что переборщил в экономии места, не увидел, что один контакт недоприпаялся

Всё работает, всем спасибо
