Помощь c BEAM "Меркурий"

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Помощь c BEAM "Меркурий"

Сообщение BillyPK » 10 апр 2011, 23:57

Помогите человеку совсем далекому от радиоэлектроники. Нашел эту статью и загорелся создать подобного робота.

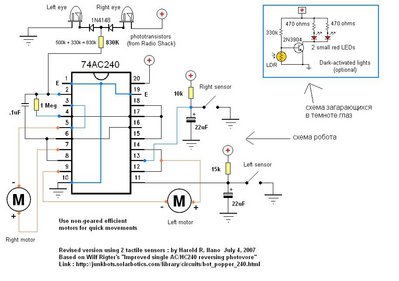

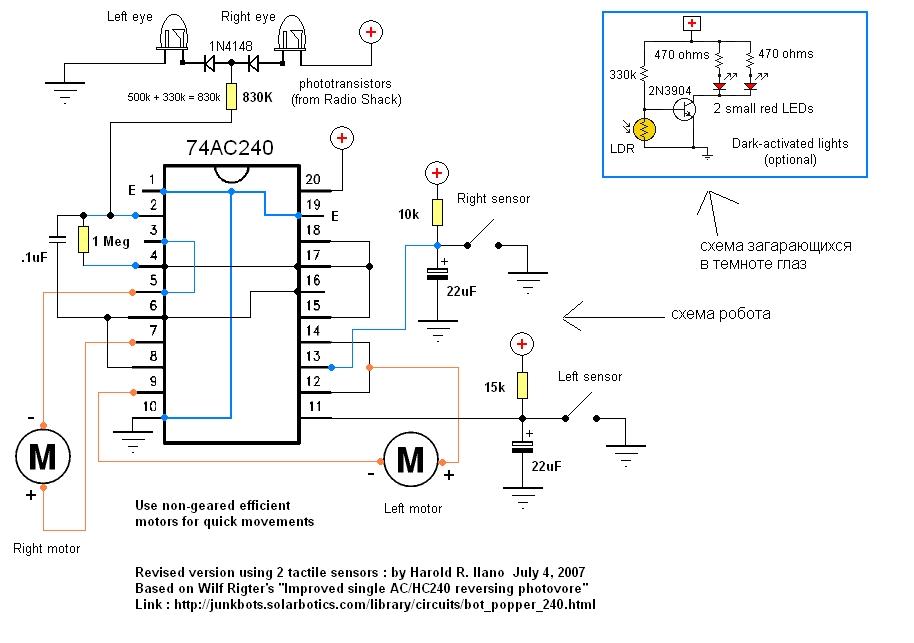

Вот схема которую я хочу собрать:
Но проблема в том что я не знаю какие элементы использовать. В качестве питания планируется использоваться 4 пальчиковые батарейки. Исходя из этого какие все остальные компоненты должны быть? Просто действительно не разбираюсь, а собираюсь заказывать все детали через интернет, поэтому нужны точные названия.

P.S. можно ли впаять в эту схему какой нибудь элемент чтобы моторчики крутились медленней? а еще лучше регулятор быстрее - медленнее.
Вложения
BillyPK

Сообщения: 2
Зарегистрирован: 10 апр 2011, 23:39
Откуда: Харьков

Re: Помощь c BEAM "Меркурий"

Сообщение Myp » 11 апр 2011, 08:29

как вы надеюсь прочитали, робот питается от 5-7 вольт
соответсвенно 4х пальчиковых батареек ему по минимуму хватит.

элементы следует использовать именно те которые указаны в схеме, они там для того и стоят чтобы их использовать
а не подбирать свои.
если ты не знаешь что есть что то следует начать с чегото другого, простого, а не сразу с робота
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помощь c BEAM "Меркурий"

Сообщение BillyPK » 11 апр 2011, 08:56

в том то и дело что указанны не все (
Для большой схемы необходимо:
- микросхема 74AC240 - 1шт.
- конденсатор 1uF - 1шт.
- конденсатор 22uF - 2шт.
- резистор 850к - 1шт.
- резистор 1м - 1шт.
- резистор 10к - 1шт.
- резистор 15к - 1шт.
- диод 1n4148 - 2 шт.
- фототранзистор - 2 шт. - Какой?
- тактильный датчик - 2 шт. - Какой?
- электромотор - 2 шт. - Какой?
Для маленькой схемы:
- транзистор 2N3904 - 1шт.
- резистор 470 - 2шт.
- резистор 330к - 1 шт.
- светодиод - 2шт.
- фоторезистор - 1шт. - Какой?
Помогите с названием элементов.
возможно стоит использовать более мощный элемент питания? если да то какой (желательно из доступных)?
P.S. можно ли впаять в эту схему какой нибудь регулятор быстрее - медленнее для моторчиков?
BillyPK

Сообщения: 2
Зарегистрирован: 10 апр 2011, 23:39
Откуда: Харьков

Re: Помощь c BEAM "Меркурий"

Сообщение Myp » 11 апр 2011, 09:36

фототранзистор любой =)
электромотор - любой маленький от китайской игрушки например =)
тактильный датчик - стальной усик и пластинка, при контакте с стеной усик гнётся и замыкается на пластинку
фоторезистор... чёрт его знает
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помощь c BEAM "Меркурий"

Сообщение osc » 11 апр 2011, 17:08

Фоторезистор любой на 100-300 кОм.
Аватара пользователя
osc

Сообщения: 311
Зарегистрирован: 07 сен 2009, 20:06
прог. языки: c, c#
ФИО: Евгений

Re: Помощь c BEAM "Меркурий"

Сообщение олег001 » 14 июн 2011, 07:31

А для схемы "загорающихся в темноте глаз" фоторезюк какой ставить? Тоже на 100 - 300 кОм? :pardon:
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич

Re: Помощь c BEAM "Меркурий"

Сообщение osc » 20 июн 2011, 21:39

Да пойдет, не пойдет - не сложно исправить.
Аватара пользователя
osc

Сообщения: 311
Зарегистрирован: 07 сен 2009, 20:06
прог. языки: c, c#
ФИО: Евгений
