**landStalker** » 01 апр 2011, 08:15

Да спасибо!

ну вот там есть формула чтобы правильно рассчитать элементы не разберусь с (Vripple,Fmin)что это за показатели и что от них зависит

Vin 9 V
Vout 5 V
Iout 1500 mA
Vripple mV(pp)
Fmin kHz

Думаю пока разберусь с стабилизатором пока что соберу на коленке а стабильно 5в смогу взять в Дуины =)

**Radist** » 01 апр 2011, 08:53

landStalker писал(а):не разберусь с (Vripple,Fmin)что это за показатели и что от них зависит

Я же написал что это. По русски это размах пульсаций выходного напряжения. Переменная составляющая выходного напряжения. Постоянная составляющая равна 5В, а переменную допустимую вы сами задаете. Теперь насчет частоты. Стабилизатор импульсный? Значит есть какие-то импульсы. Один из параметров импульсов - частота их появления. Вот это она и есть.

**landStalker** » 01 апр 2011, 16:42

Radist писал(а):
landStalker писал(а):не разберусь с (Vripple,Fmin)что это за показатели и что от них зависит

Я же написал что это. По русски это размах пульсаций выходного напряжения. Переменная составляющая выходного напряжения. Постоянная составляющая равна 5В, а переменную допустимую вы сами задаете. Теперь насчет частоты. Стабилизатор импульсный? Значит есть какие-то импульсы. Один из параметров импульсов - частота их появления. Вот это она и есть.

оптимальная чистота 90 кГц?

**dccharacter** » 01 апр 2011, 17:50

ё-маё, да что вас всех на чистоте заклинило? губки scotch brite, мыло и все чисто.

**landStalker** » 01 апр 2011, 18:45

dccharacter писал(а):ё-маё, да что вас всех на чистоте заклинило? губки scotch brite, мыло и все чисто.

Не понял поясните ваше высказывание?вроде не по теме!

Добавлено спустя 34 минуты 1 секунду:
пака я разбираюсь с преобразователями напряжении и стабилизаторами!

решено было изготовить

Код: Выделить всё • Развернуть

http://roboforum.ru/wiki/Драйвер_двигателя_L293B

(конечно наверно не кто не поделится схемой в лайте или Еагле?)

**boez** » 01 апр 2011, 19:05

landStalker писал(а):Не понял поясните ваше высказывание?вроде не по теме!

Он имел в виду, что частота и чистота это 2 разных слова...

**landStalker** » 01 апр 2011, 23:03

ой извините меня за мою неграмотность виноват исправлюсь

всё еще в силе
wiki/Драйвер_двигателя_L293B
(конечно наверно не кто не поделится схемой в лайте или Еагле?)

Добавлено спустя 3 часа 40 минут 31 секунду:
Кто будет хорошим и поможет мне нарисовать печатку

для

(если безвозмездно то хорошо но магу и на печенку подкинуть)

**dccharacter** » 01 апр 2011, 23:11

Нарисуй схему в ИГЛЕ и кинь сюда - поможем с печаткой

**landStalker** » 01 апр 2011, 23:36

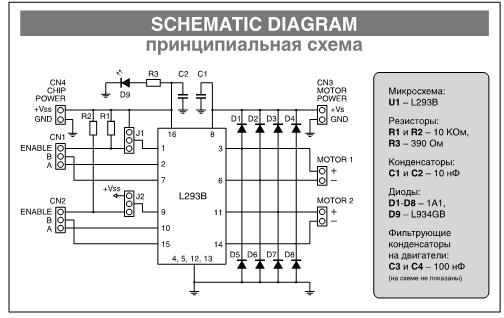

Вот тут доступен pdf файлик там есть принципиальная схема подойдет?

wiki/Драйвер_двигателя_L293B

я конечно не хочу наглеть и извиняюсь если кто будет рисовать можно будет в .lay (очень извиняюсь за свою наглость(((

Добавлено спустя 17 минут 51 секунду:

**dccharacter** » 01 апр 2011, 23:44

Не, не пойдет. Перенеси ее в eagle... Тогда сделаем борду...

**landStalker** » 01 апр 2011, 23:46

К сожалению я не смогу это сделать(

**dccharacter** » 02 апр 2011, 00:43

landStalker писал(а):К сожалению я не смогу это сделать(

Да попробуй же
http://easyelectronics.ru/proektirovani ... ckit2.html
(там вначале ссылки на простенький учебник). Дня через два-три будешь рисовать как пикассо в игле.

**landStalker** » 02 апр 2011, 22:51

так пока что изучаю Орла!

но уже собрал программатор stk200_300 LPT

следующий шаг USB программатор

**landStalker** » 03 апр 2011, 21:02

Добавился резистор R6 будет примерно 470 Ом или 390 Ом(если я все правильно рассчитал)как попадутся норм ИК диоды так точно рассчитаю!

да Ик диоды остались NoName какой R6 резистор поставить мне?
я бы рассчитал вот сколько они мили ампер кушают ХЗ (

**Radist** » 04 апр 2011, 06:31

Вообще ИК диоды в импульсе могут много тока выдержать. Вам для барьера? Сейчас расстояние устраивает? Трубки на диоды надеты? Метра расстояния хватит? Тогда прочтите еще раз что я вам уже писал ранее.
