Как сделать отверстие в модели Google Sketch Up 8 Pro?

Сообщение олег001 » 06 мар 2011, 19:08

Собствено и весь вопрос.

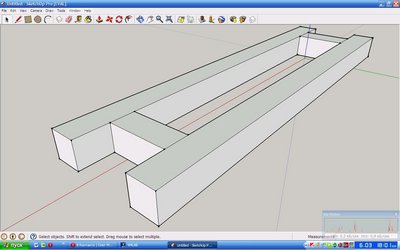

Имеем вот такую модель:

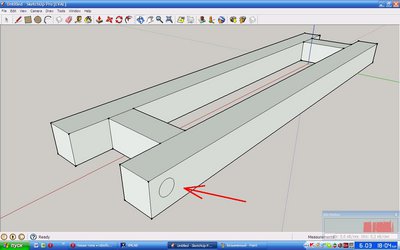

Нужно сделать отверстие:

Так как "пробить" это отверстие?
P.S. "Пробой" должен быть "на вылет", т.е. не только в указанном слое, но и в остальных - тоже.
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич

Re: Как сделать отверстие в модели Google Sketch Up 8 Pro?

Сообщение Eruman » 06 мар 2011, 22:40

Я на шестом баловался. Попробуй эту окружность протащи сквозь модель, а потом потри лишние грани. Кнопка десятая слева. Или сделай отдельно штырь и пересеки его с заготовкой. В параметрах пересечения укажи, что нужно сопрягать с моделью, он в местах пересечения создаст линии. Потом основные линии штыря потереть, а те, что в месте пересечения - оставить. У меня получалось.
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 762
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: Как сделать отверстие в модели Google Sketch Up 8 Pro?

Сообщение олег001 » 07 мар 2011, 10:51

Спасибо, но я уже сам домыслил. :pardon: Но за совет - спасибо!
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич
