Atmega16 и max232 схемотехника

Сообщение bondik » 02 фев 2011, 23:51

Уважаемые форумчане,вытравил - спаял схему,не работает.Есть несколько вариантов почему.Посмотрите пожалуйста схему печатной платы,не допустил , ли я ошибку.Микроконтроллер Atmega 16,согласование уровней аналог max 232,vs232cpe.Схемы выполнена в программе Sprint-Layout,и расположена во вложении.Благодарю за помощь.
1.rar
(13.96 КиБ) Скачиваний: 0
bondik

Сообщения: 26
Зарегистрирован: 14 апр 2010, 20:57

Re: Atmega16 и max232 схемотехника

Сообщение avr123.nm.ru » 03 фев 2011, 02:03

Советую картинки показать.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Atmega16 и max232 схемотехника

Сообщение Radist » 03 фев 2011, 06:55

+1

Как я посмотрю, если у меня нет этой программы?
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Atmega16 и max232 схемотехника

Сообщение bondik » 03 фев 2011, 13:05

Исправился =)

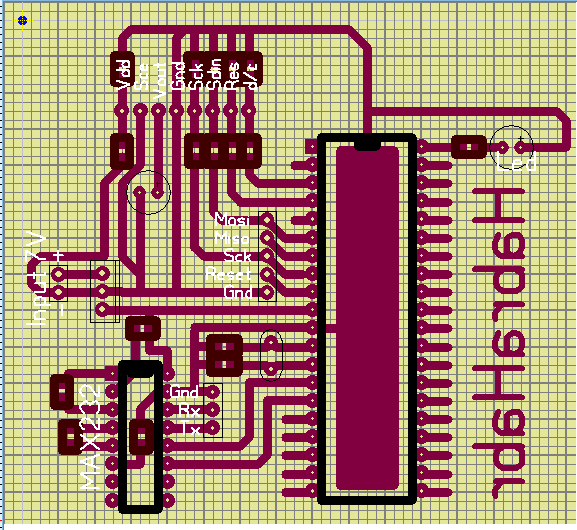

Вот сама схема печатки:

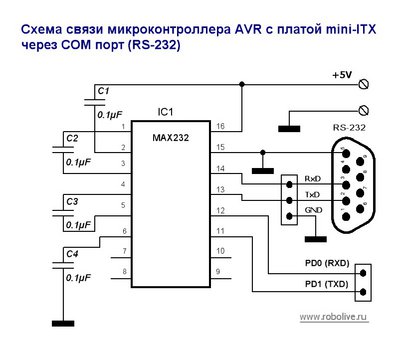

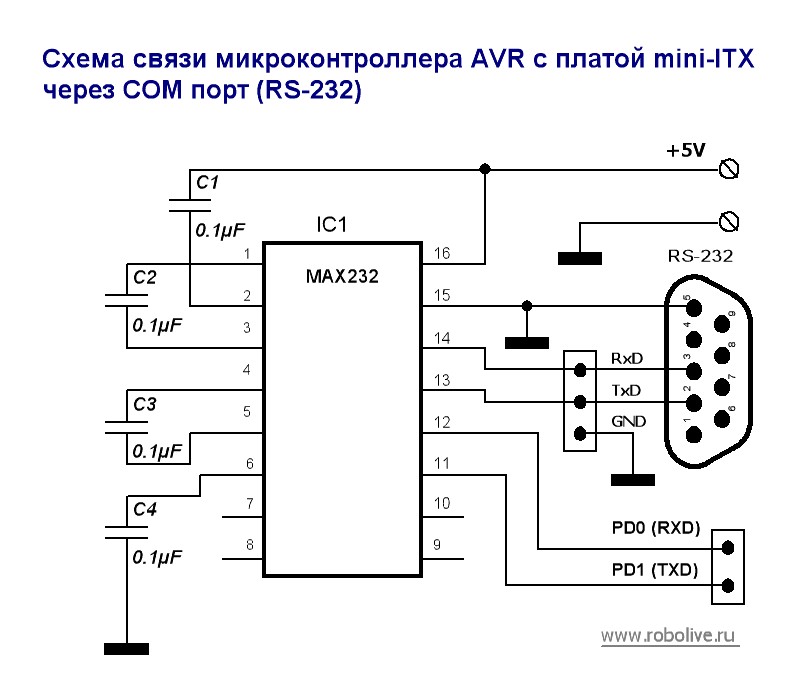

Вот такая принципиальная схема подключение к com порту:

Вначале конденсаторы на 1uF впаял smd керамика,сейчас впаял на 100nF smd керамика,ничего не изменилось =(
Последний раз редактировалось bondik 03 фев 2011, 13:13, всего редактировалось 1 раз.
bondik

Сообщения: 26
Зарегистрирован: 14 апр 2010, 20:57

Re: Atmega16 и max232 схемотехника

Сообщение dccharacter » 03 фев 2011, 13:12

bondik, а если не секрет, зачем это нужно? сейчас шнурок USB-UART стоит 180 рублей - дешевле чем компоненты для твоей платы, да еще и ком-портов уже давно нет на новых компах???
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Atmega16 и max232 схемотехника

Сообщение bondik » 03 фев 2011, 13:16

для самообразования
bondik

Сообщения: 26
Зарегистрирован: 14 апр 2010, 20:57

Re: Atmega16 и max232 схемотехника

Сообщение =DeaD= » 03 фев 2011, 13:27

Сделайте USB-UART мост лучше для самообразования, на порядок актуальней.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Atmega16 и max232 схемотехника

Сообщение bondik » 03 фев 2011, 13:30

жду когда FT232RL прийдет
bondik

Сообщения: 26
Зарегистрирован: 14 апр 2010, 20:57

Re: Atmega16 и max232 схемотехника

Сообщение Radist » 03 фев 2011, 14:00

Схема правильная, с одним нюансом. Если дб9 у вас на платке, а к компу идет "прямой" провод - то все правильно. Если дб9 у вас на платке, а к компу идет "нуль-модем", то ноги rx tx надо перекрестить. Если дб9 нарисованный уже в компе, то ноги надо перекрестить.

Добавлено спустя 2 минуты 51 секунду:
Вы не с компом будете связываться. В общем надо смотреть на это. Если не заработает - перекрестите.

ЗЫ. Кадилом махать и святой водой брызгать - по желанию :D
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Atmega16 и max232 схемотехника

Сообщение bondik » 03 фев 2011, 15:58

Всем спасибо.Разобрался,схема не правильная была,земли не было общей.
bondik

Сообщения: 26
Зарегистрирован: 14 апр 2010, 20:57

Re: Atmega16 и max232 схемотехника

Сообщение Valter » 10 фев 2011, 00:03

Добрый вечер, dccharacter.
Не подскажете, где можно найти "шнурок USB-UART стоит 180 рублей"? У меня не получается найти :-(
Valter

Сообщения: 2
Зарегистрирован: 08 фев 2011, 18:54

Re: Atmega16 и max232 схемотехника

Сообщение dccharacter » 11 фев 2011, 19:50

Я покупал в палатке на тушинской (прям возле выхода из метро). Точнее не помню - был сильно после отмечания на работе. Возможно, даже скорее всего, это была евросеть. В интернете, кстати, можно дешевле найти сименсовские датакабели - они, по-моему, сильно круче, хотя не помню чем.
