Здраствуйте!
Мне необходимо собрать Н-мост. В наличии имеются только транзисторы КТ-315.
Прочитав вот эту тему (http://roboforum.ru/forum11/topic1963-900.html) я не нашёл нужной схемы.
Вопрос: возможно ли собрать Н-мост имея в наличии только транзисторы КТ-315? Если да, то просьба подсказать схему или где её искать.

Хорошо хоть, что не чисто из резисторов предлагается H-мост собрать.
Кроме транзисторов резисторы то хоть есть?

Есть. И не только транзисторы и резисторы, а также паяльник и паяльные принадлежности, а также(самое необходимое) прямые руки и опыт пайки.

А чем вы рулить будете? У него же максимальный ток 0.05-0.1А

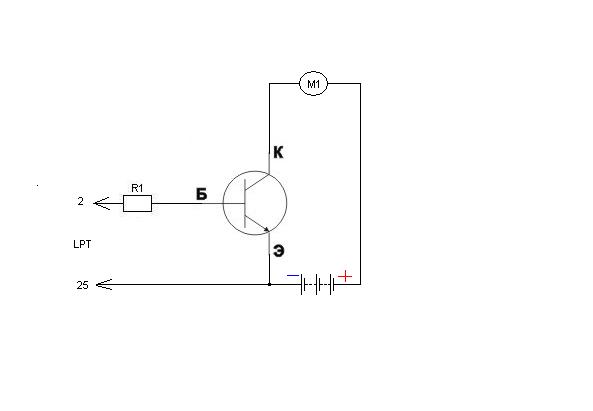

Я соединял моторчик, транзистор и источник питания (аккумулятор на 7,2В 700 мА) с ЛПТ портом по такой схеме(см. вложенный файл). Всё работало пока аккумулятор не разрядился.

Ну осталось всего ничего - замутить диоды обратные защитные из транзисторов и верхние полумосты собрать с подкачкой

=DeaD= писал(а):Ну осталось всего ничего - замутить диоды обратные защитные из транзисторов и верхние полумосты собрать с подкачкой

Из всего вышесказанного я понял только диоды, защитные и из транзисторов.
Можете объяснить, что вы имели ввиду?

кроме 315-х им нужны еще "напарники" - КТ361, такие же по виду, но с буквой по центру, прямой проводимости. Тогда получится Н.

Makusimu писал(а):возможно ли собрать Н-мост имея в наличии только транзисторы КТ-315

Можно. Однако я вам советую микросхемку типа L293 использовать или какой либо драйвер из бу оргтехники - такой хлам даже в деревнях люди находят.

Если можно, то поделитесь пожалуйста схемкой.
А с микросхемой L293 и им подобным у меня проблемка, дело в том, что списанную оргтехнику в школе, в которой я учусь, сначала крошат молоточком (Изверги!) при завхозе, а потом на свалку, следовательно, очень мала вероятность найти такую микросхемку и ещё меньше найти её целой.

Если у вас есть почтовое отделение (с индексом) и к вам можно добраться круглый год, то все можно покупать в интернет-магазинах, коих множество. Приходит посылочка наложенным платежом, платите на почте денежку - и микросхемы на руках.

Radist писал(а):Если у вас есть почтовое отделение (с индексом) и к вам можно добраться круглый год, то все можно покупать в интернет-магазинах, коих множество. Приходит посылочка наложенным платежом, платите на почте денежку - и микросхемы на руках.

Готовая микросхема для новичка это конечно хорошо, открыл datasheet, посмотрел что куда паять и сделал. Я же хочу собрать Н-мост сам, мне как новичку интересен не результат, а сам процесс.

Vovan писал(а):кроме 315-х им нужны еще "напарники" - КТ361, такие же по виду, но с буквой по центру, прямой проводимости. Тогда получится Н.

Возможно через несколько дней у меня будут такие транзисторы. Если можете, покажите схему Н-моста на транзисторах КТ-315 и КТ-361.

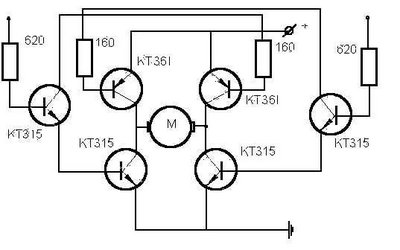

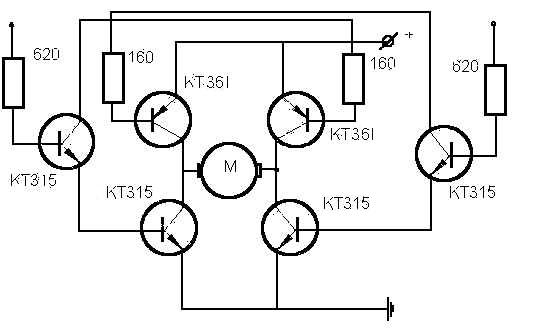

Пожалуйста

Vovan писал(а):Пожалуйста

Спасибо! Но тему не закрываю, так как возможно я не смогу найти КТ-361. Есть же схема Н-моста где из транзисторов используются только КТ-315?
P.S. Прошу прощения за глупые вопросы "чайника".

ЗЫ: Вместо выходных пар транзисторов я бы рекомедовал применить пары: КТ817+КТ816 или КТ815+КТ814, а входные пусть и остаются 315-е. Тогда можно помощнее движки крутить
