Помогите с программатором

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Помогите с программатором

Сообщение Maxiik » 04 окт 2010, 15:19

Добрый день !!!
Купил недавно программатор который рекламировали на сраницах курса для начинающих по AVR.
Сначала не мог его установить нормально... Определялся как какое-то непонятное устройство, а не как COM порт.
Потом мастер установки нового оборудования автоматически нашёл, на прилогаемом к программатору диске, какую-то утилиту и определился как устройство подключённое к СОМ порту. Я настроил его как СОМ1.
***
Написал програмку в CVavr, самую простую, просто установил на третьем выводе порта С логическую еденицу.
Потом нажал кнопку Make и появилось окно с кнопкой программирования контроллера (нарисована микросхемка)...
При нажатии этой кнопки выскакивает сообщение: "WriteFile function(win error code: 87)"
***
Помогите настроить CVavr, чтобы он нормально прошивал МК.
Зарание большое спасибо !!!
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Помогите с программатором

Сообщение Master » 04 окт 2010, 15:46

Нужно в настройках CVavr указать тип вашего программатора и номер СОМ порта.

Купил недавно программатор который рекламировали на сраницах курса для начинающих по AVR.

Мы тут типа все знаем какой программатор там рекламируется? :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите с программатором

Сообщение Maxiik » 04 окт 2010, 16:18

Тип программатора указал и номер ком порта тоже. Может не там указал ? :cry:
Мы тут типа все знаем какой программатор там рекламируется?

Он называется там: "Программатор AVR ISP на USB типа STK500 всего 780 рублей."
Вот ссылка:
http://proavr.narod.ru/07.htm
Может там есть какие-нибудь хитрые настройки ?

Добавлено спустя 6 минут 22 секунды:

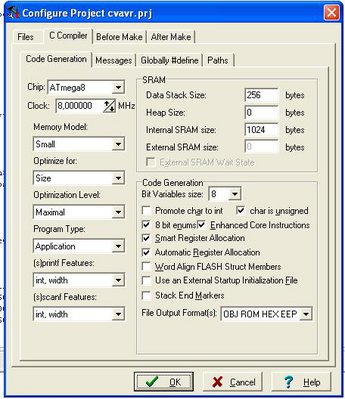

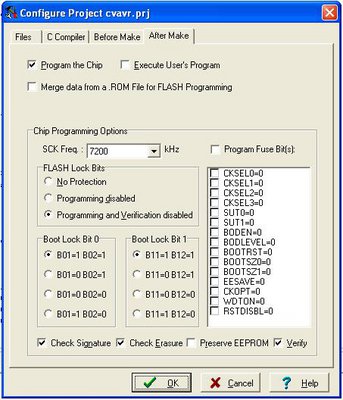

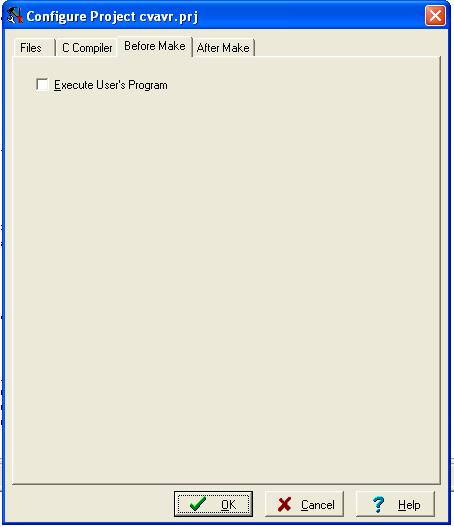

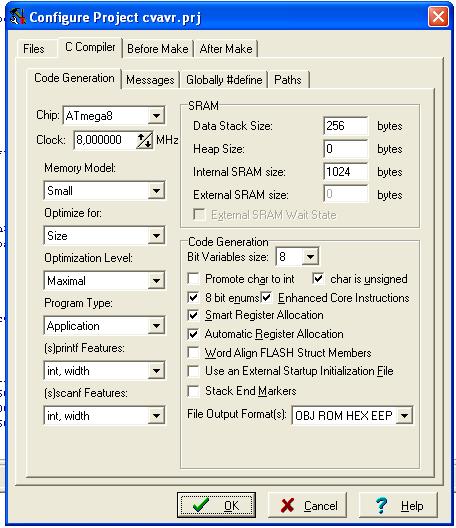

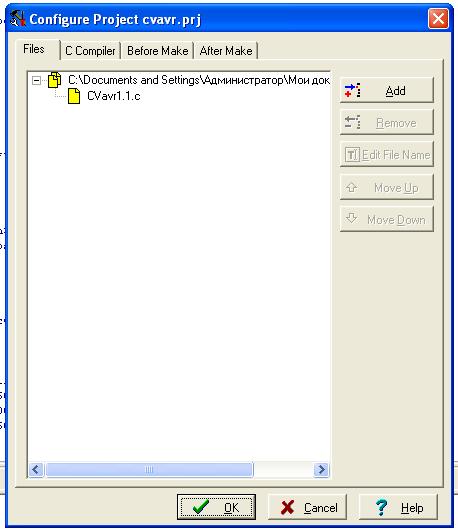

Сейчас скину принтскрины окон с настройками моими...
Исправьте пожалуста если где не правильно.
Вложения

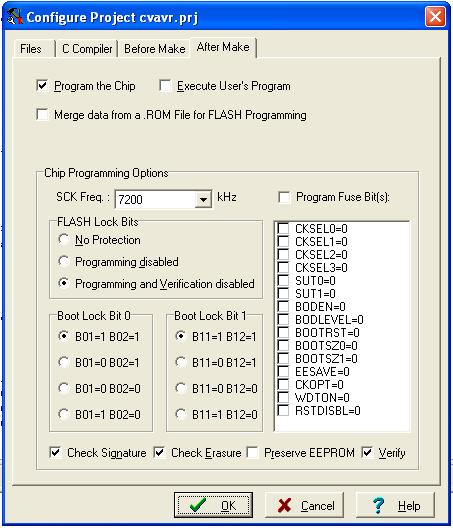

programm setings.JPG
programm setings.JPG (13.42 КиБ) Просмотров: 846

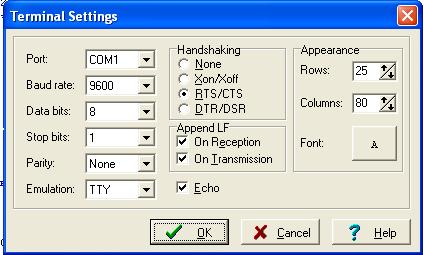

terminal setings.JPG
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Помогите с программатором

Сообщение avr123.nm.ru » 04 окт 2010, 16:28

У вас же инструкция бумажная прилагалась и копия ее на DVD в корневой папке STK500 - не перепутаешь даже при желании.
В инструкции указано в какой папке на DVD драйверы ИМЕННО для вашего прогера.

Вы пишите что прога НАШЛА на диске драйвер - дак фиг его знает драйвер для чего она нашла ! Может для AVR910 иль еще от какого изделия.
Последний раз редактировалось avr123.nm.ru 04 окт 2010, 16:30, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите с программатором

Сообщение Maxiik » 04 окт 2010, 16:30

Да драйверы вроде установились, а вот с настройками CVavr может проблема ???
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Помогите с программатором

Сообщение avr123.nm.ru » 04 окт 2010, 16:32

Дак может не те установились.

Зайдите в диспечер устройств и при включеном прогере удалите его из списка в разделе "COM порты". Затем выключите прогер и включите заново. Далее сделайте точно так как написано в инструкции.

Рекомендую с ним использовать РОДНУЮ для него среду AVR Studio. Компилируете ав CVAVR а в студии открываете прошивку и прошиваетею Из CVAVR тоже можно но из Студии прошивать удобней.

ВОТ ИНСТРУКЦИЯ для USB программатора AVR типа STK500.
Вложения
Инструкция программатор AVR на USB типа STK500.rar
(7.61 КиБ) Скачиваний: 0
Последний раз редактировалось avr123.nm.ru 04 окт 2010, 16:35, всего редактировалось 2 раз(а).
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите с программатором

Сообщение Maxiik » 04 окт 2010, 16:52

щас попробую
Спасибо !

Добавлено спустя 19 минут 1 секунду:
Там драйвер устанавливается только тот который на висту...
А нужен, я так понимаю, этот avrdoper.inf ???
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Помогите с программатором

Сообщение avr123.nm.ru » 04 окт 2010, 17:15

если у вас хр то да.

Боюсь ПК уже зацепил вистовский и теперь уперто будет его ставить.

Установите прогер в другое гнездо USB.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите с программатором

Сообщение Maxiik » 04 окт 2010, 17:23

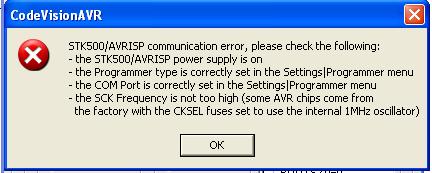

При попытке программирования CVavr выдаёт два сообщения
Вложения
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Помогите с программатором

Сообщение SERGEY_M » 04 окт 2010, 18:00

В настройках КВ назнач терминалу другой ком порт
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Помогите с программатором

Сообщение Maxiik » 04 окт 2010, 18:05

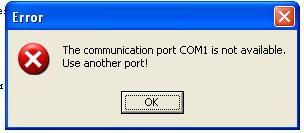

А вот это сообщение что значит ?

Добавлено спустя 1 минуту 19 секунд:
В настройках КВ назнач терминалу другой ком порт

А можете тыкнуть где именно, если несложно... :oops:
Вложения
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Помогите с программатором

Сообщение SERGEY_M » 04 окт 2010, 18:10

Settings/Terminal
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Помогите с программатором

Сообщение Maxiik » 04 окт 2010, 18:18

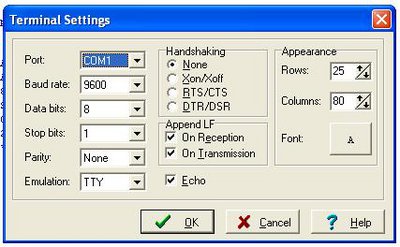

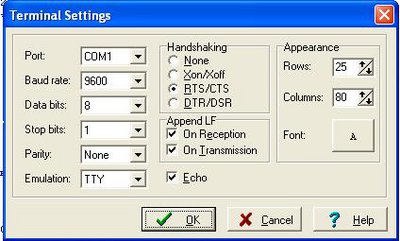

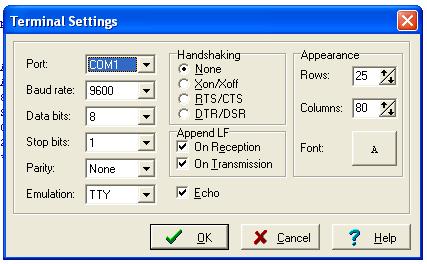

Вот настройки терминал\сетингс

Добавлено спустя 3 минуты 4 секунды:
Да он вроде прошивает но выскакивает сообщение которое я чуть выше разместил
называется: "CodeVisionAVR"
Вложения
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Помогите с программатором

Сообщение boez » 04 окт 2010, 18:22

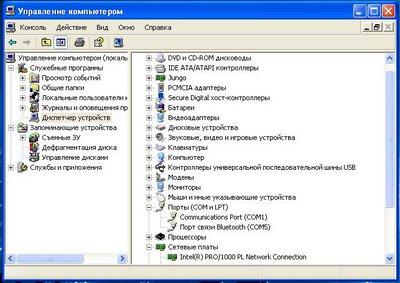

А теперь кинь сюда же еще картинку: правой кнопкой на "Мой Компьютер" - Управление - Диспетчер Устройств - развернуть веточку "Порты (COM и LPT)". Там наверняка будет виден программатор и номер у него будет не COM1.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Помогите с программатором

Сообщение Maxiik » 04 окт 2010, 18:26

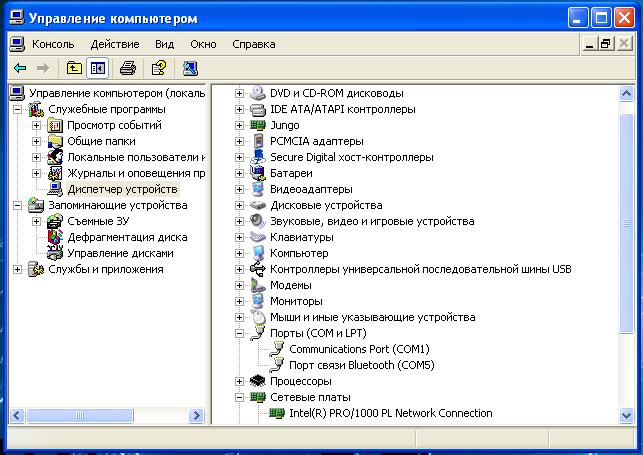

Помоему COM1 ...
Вложения
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович
