Ремонт радиоуправляемой машинки

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Ремонт радиоуправляемой машинки

Сообщение macross » 01 авг 2010, 01:33

У меня есть сломаная радиоуправляемая машинка. Помогите её отремонтировать. Я мало, что понимаю в радиотехнике. Буду очень рад если поможите. В чём причина я не знаю. Она у меня уже несколько лет стоит на шкафу и соберает пыль. Вот наткнулся на ваш сайт, увидел тут много очень хороших и сложных изобретений и подумал, вдруг помогут. Машинка работает от 6 пальчиковых батареек которые вставляются в машинку и одной кроны 9V для пульта. Если не в тот раздел написал не закрывайте, а перенесите. Очень сильно хочется реанимировать машинку.
Аватара пользователя
macross

Сообщения: 13
Зарегистрирован: 01 авг 2010, 01:01

Re: Ремонт радиоуправляемой машинки

Сообщение -= Александр =- » 01 авг 2010, 02:30

Рассказывай как именно она сломана? Вообще ничего не работает или все-же есть признаки жизни?
Желательно вскрыть ее и показать народу фотки...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Ремонт радиоуправляемой машинки

Сообщение macross » 01 авг 2010, 10:13

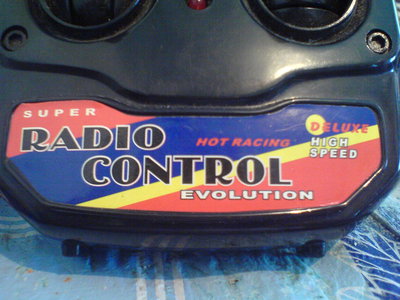

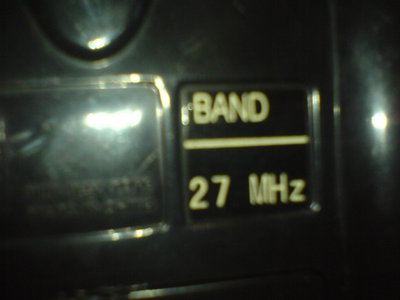

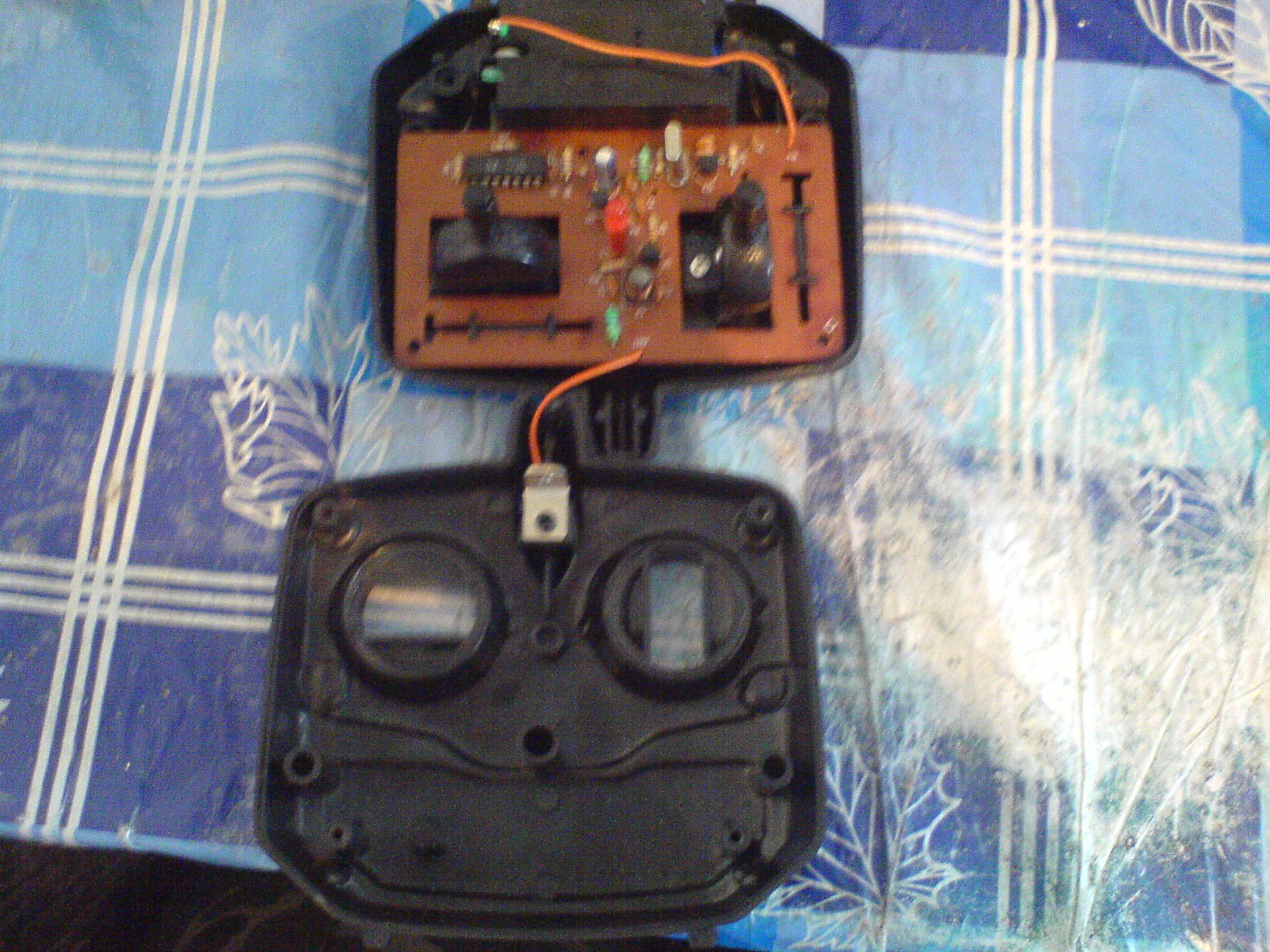

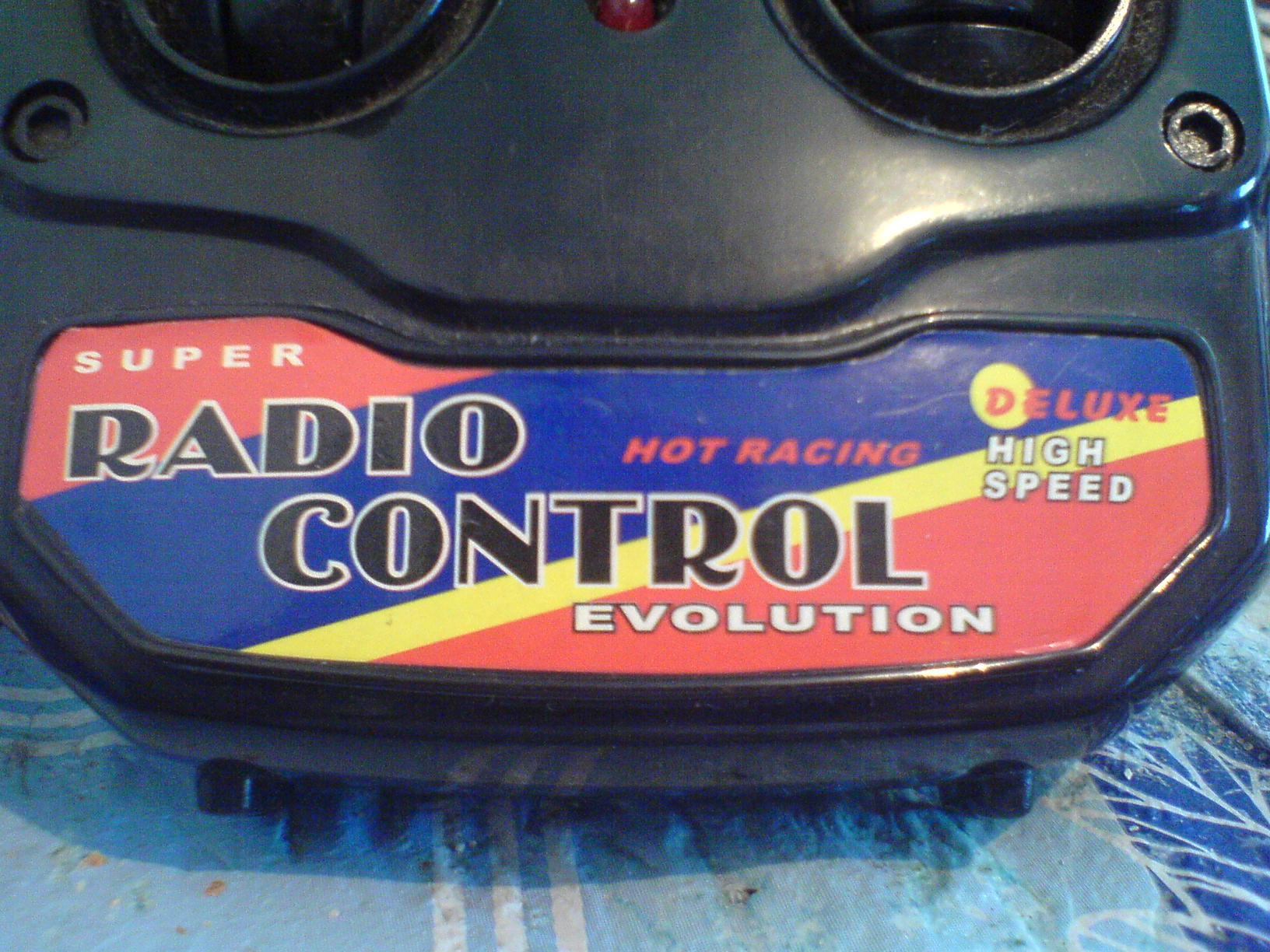

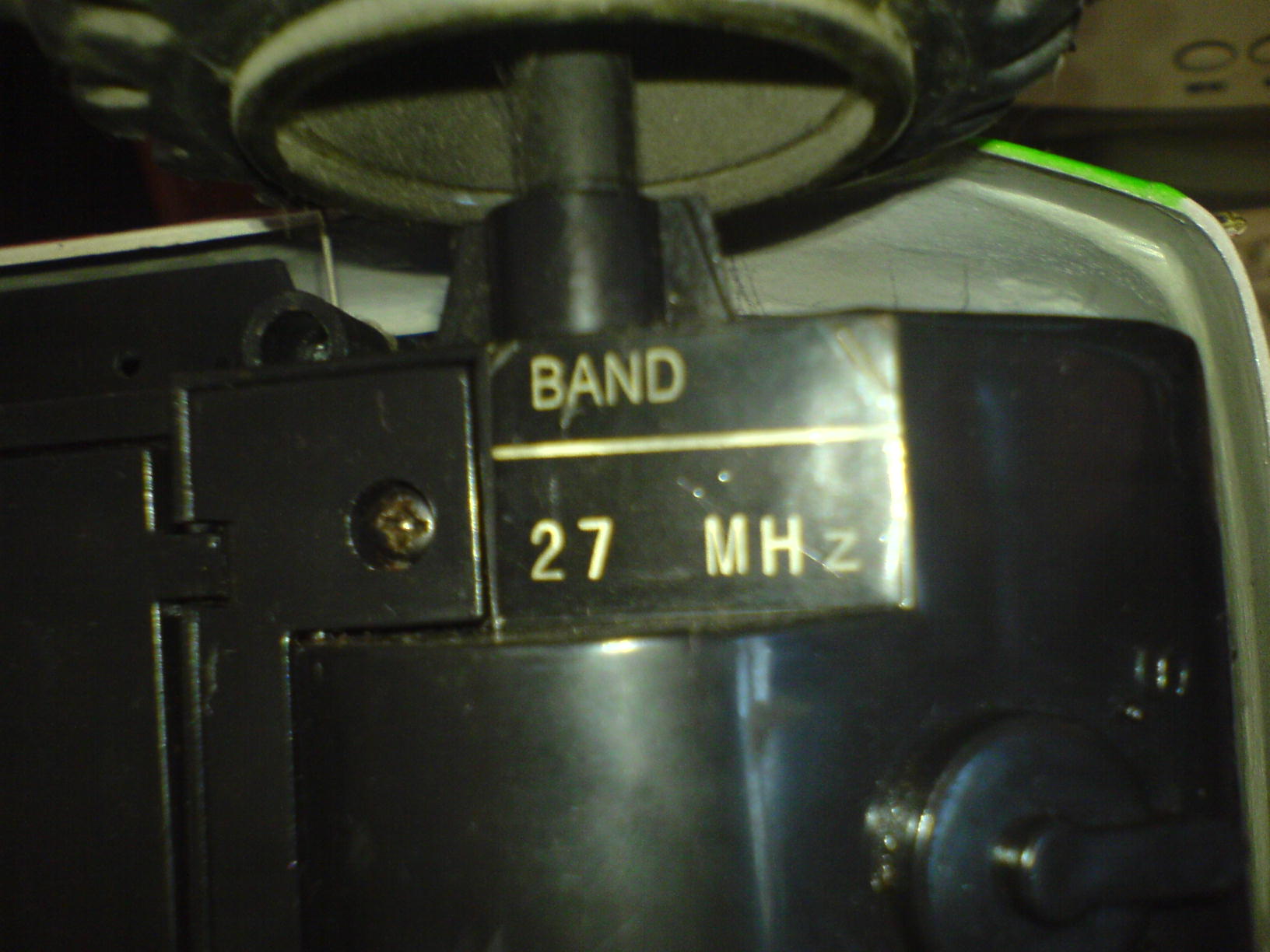

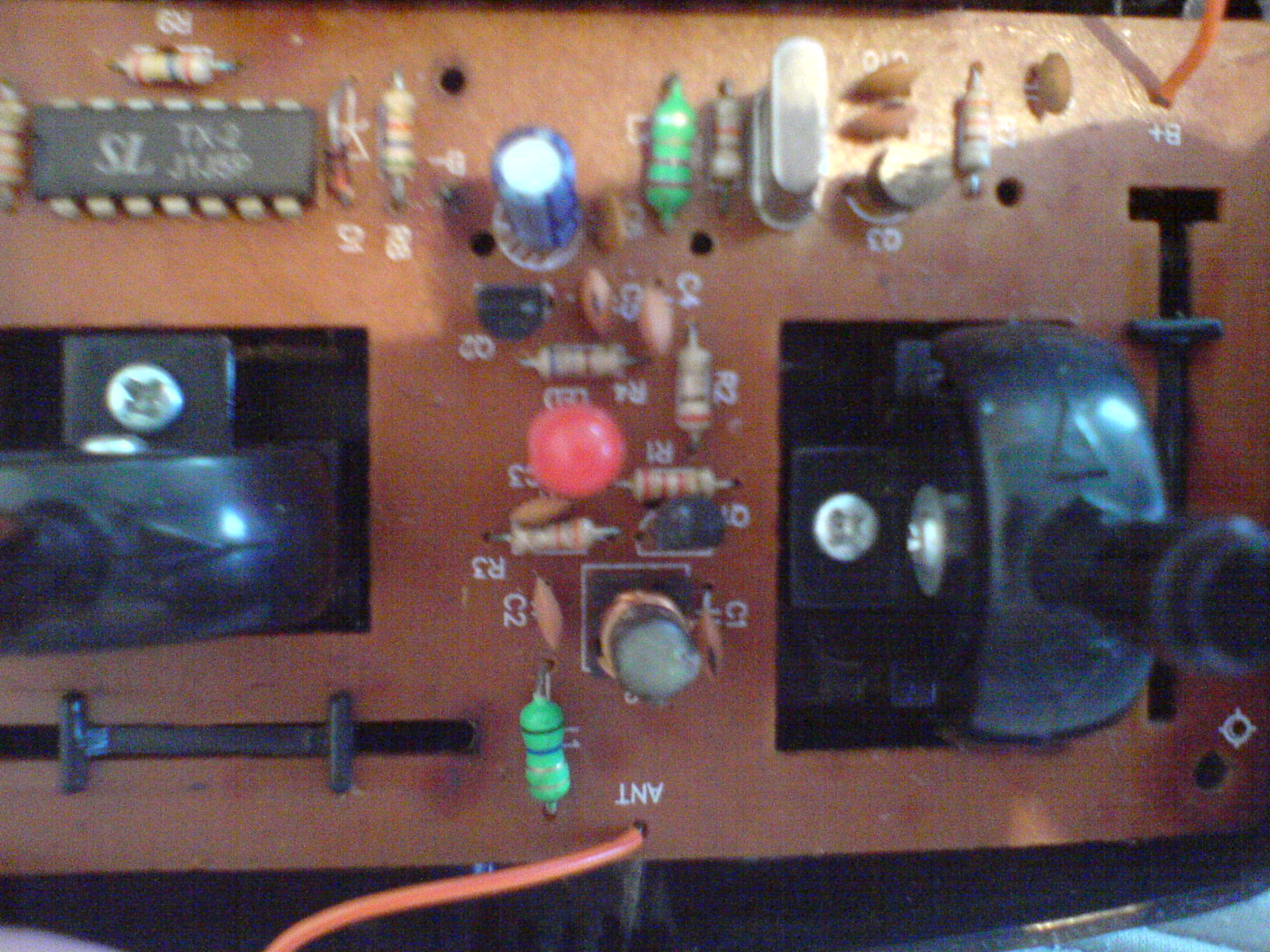

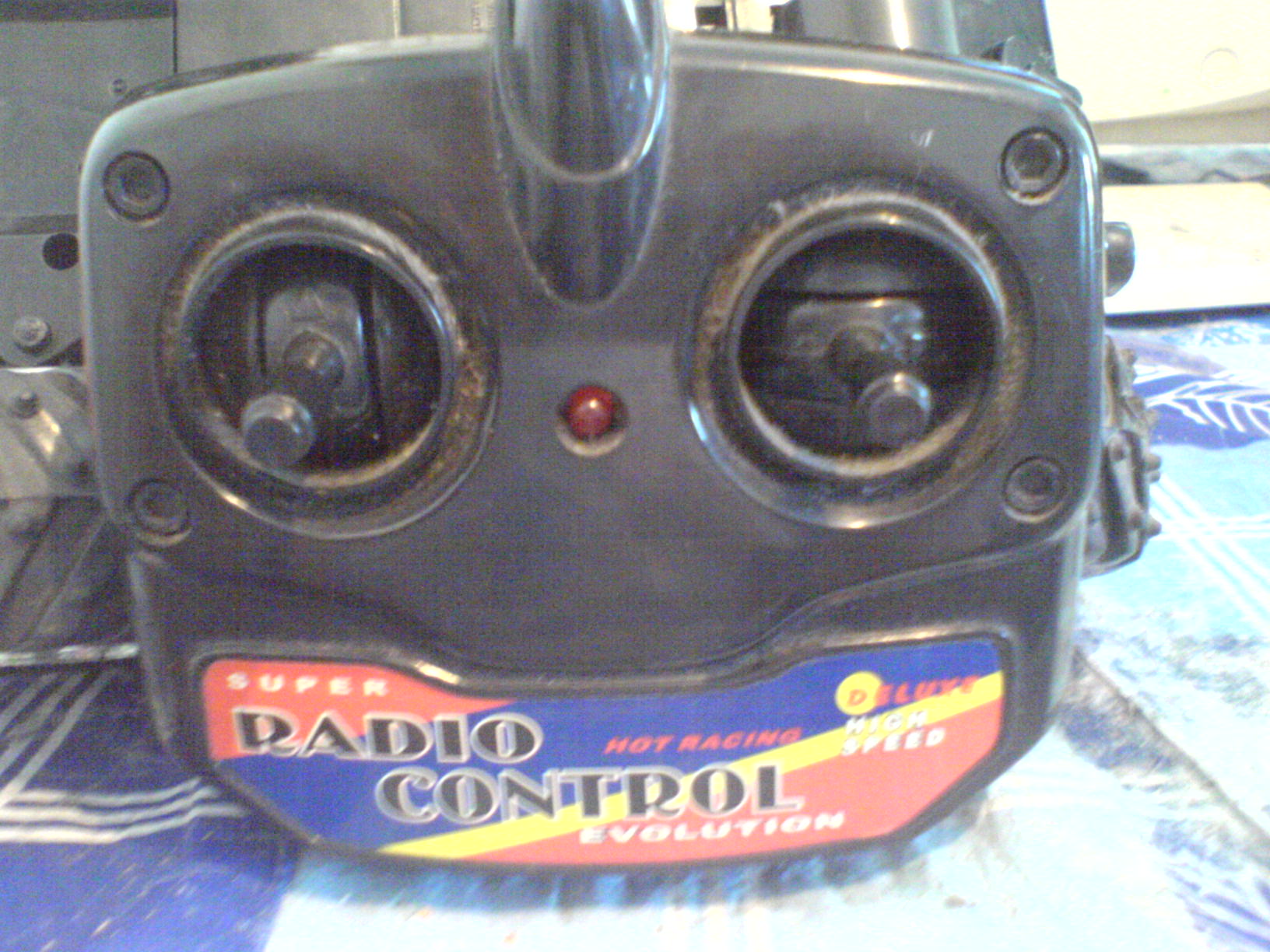

Первая партия фоток. Эта в основном пульт. Машинку ещё не разобрал. У одного шурупчика сорванны грани и не получается его отвернуть. Как это можно сделать?


Добавлено спустя 6 минут 47 секунд:
Мы один раз отдавали её в ремонт, её сделали. Вскоре она снова сломалась, мы её отдали в ремонт, но нам сказали, что её бесполезно ремонтировать. С тех пор она несколько лет собирала быль на шкафу. Там всё уже заржавело.
Аватара пользователя
macross

Сообщения: 13
Зарегистрирован: 01 авг 2010, 01:01

Re: Ремонт радиоуправляемой машинки

Сообщение Radist » 01 авг 2010, 10:23

Топикстартер пишет, что мало что понимает в радиоэлектронике. Доведу до абсурда: ребята, у меня пациент в коме уже несколько лет, помогите его вылечить. Только я в медицине мало что понимаю. А ему говорят: не вопрос, бери скальпель, вскрывай потихоньку, а сюда фотки выкладывай. Мы тебе будем говорить, какой орган отказал, ты его пересадишь и все. Делов то.

Зачастую отказавший элемент не виден явно (кроме обугленных деталей). Также отказ одного элемента часто попутно вызывает отказ других элементов и замена сгоревшей детали очень редко восстанавливает работоспособность схемы в целом. Что нужно знать и уметь: распознавать типы и номиналы элементов, понимать как они взаимодействуют, уметь паять. Если автор хочет чтобы у него была радиоуправляемая машинка - проще купить новую, они от 600 рублей начинаются. Если автор хочет научиться электронике - это не лучший способ.

ЗЫ. Просто жалко времени топикстартера.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Ремонт радиоуправляемой машинки

Сообщение macross » 01 авг 2010, 11:21

Думаешь это невозможно? И не стоит тратить на это время?
Аватара пользователя
macross

Сообщения: 13
Зарегистрирован: 01 авг 2010, 01:01

Re: Ремонт радиоуправляемой машинки

Сообщение Radist » 01 авг 2010, 16:12

macross писал(а):Мы один раз отдавали её в ремонт, её сделали. Вскоре она снова сломалась, мы её отдали в ремонт, но нам сказали, что её бесполезно ремонтировать. С тех пор она несколько лет собирала быль на шкафу. Там всё уже заржавело.


Неужели вы настолько верите в наши возможности, что мы сможем поставить диагноз по фотографии (не напоминает экстрасенсов "лечу по фотографии"?), а также в свои силы, которые сильнее (на ваш взгляд) чем у профессионалов, которые уже ремонтировали вашу машинку. В очень убитых случаях ремонт становится нерентабельным (починить стоит 1000, а новая стоит 500). Видимо поэтому вам и отказали второй раз. Вот и все.

Но вы можете ее чинить, просто это будет очень большая потеря времени и сил, которые можно было бы потратить с большей пользой. Единственное, что вы приобретете - это опыт (опыт - это то, что мы получаем, когда не получаем того, что хотели бы получить).
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Ремонт радиоуправляемой машинки

Сообщение macross » 01 авг 2010, 20:35

Просто я видел тут люди свои машинки на радиоуправлении делают,которые работают от пульта для телевизора. Вот и пудумал, что нужно спросить, вдруг помогут. Пульт вроде раньше работал, покрайнемере лампочка на нём загоралась, когда на рычаги нажимал. Из-за чего машинка может не работать?
Аватара пользователя
macross

Сообщения: 13
Зарегистрирован: 01 авг 2010, 01:01

Re: Ремонт радиоуправляемой машинки

Сообщение Radist » 01 авг 2010, 21:43

Пульт от телевизора - это ИК, а не радиоуправление. Согласен, от ИК тут много роботов управляется. А в китайской машинке потроха простые: микросхема принимает несколько команд и формирует сигналы для движков, вперед или назад. А сломаться могло что угодно.

ЗЫ. На текущее время вашу тему просмотрели 80 человек. Почему они молчат? Потому что ничем помочь не могут. Нельзя оживить труп, проще нового родить. Уже не знаю как убедить, что проблема не имеет простого решения, а сложное решение нерентабельно.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Ремонт радиоуправляемой машинки

Сообщение -= Александр =- » 01 авг 2010, 22:49

Есть вариант проще: купить машинку с отломанным колесом и пересадить электронику... Или сложнее: тестер в руки, даташит микросхемы TX-2 на экран и смотреть. Сначала питание, затем сигналы... Там вообще все довольно просто - или микросхема или транзистор выходного каскада. Плата в машинке сложнее - там много транзисторов - приемник и мостовое управление моторчиками. И микросхемка-декодер RX-2. Если сдохла одна из микросхем - купить ее будет непросто...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Ремонт радиоуправляемой машинки

Сообщение Vovan » 01 авг 2010, 23:32

2ТС, инфа к размышлению: В прошлом году приносили мне на ремонт такую же машинку, очевидно с такими же показателями, т.к. не работал именно пульт. Диагностика показала: машинка вся в полном порядке. Неисправен был пульт, а именно микросхема TX полностью коротила "крону". Причина, скорее всего, была в том, что в пульте не было защитного диода от переполюсовки (да простят мне сие словечко) батареи, а перепутать + с - там было просто.
Достать такую м\сх не удалось. Хозяин машинки за бут. пива выменял у другого чувака пульт, т.к. у последнего машина была в лобузы разбита...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Ремонт радиоуправляемой машинки

Сообщение macross » 02 авг 2010, 14:12

Ну, не выкидывать же её. И чтобы она продолжала собирать пыль, тоже не хочется.
Аватара пользователя
macross

Сообщения: 13
Зарегистрирован: 01 авг 2010, 01:01

Re: Ремонт радиоуправляемой машинки

Сообщение олег001 » 02 авг 2010, 22:48

советую сделать новый пульт. если и не получится, то приобритёте, как уже было сказано выше, опыт.
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич

Re: Ремонт радиоуправляемой машинки

Сообщение macross » 02 авг 2010, 23:44

Пульт то как раз вроде работает. По крайней мере лампочка на нём загоралась, когда на рычаги нажимал.
Аватара пользователя
macross

Сообщения: 13
Зарегистрирован: 01 авг 2010, 01:01

Re: Ремонт радиоуправляемой машинки

Сообщение macross » 03 авг 2010, 13:45

Сама машинка.

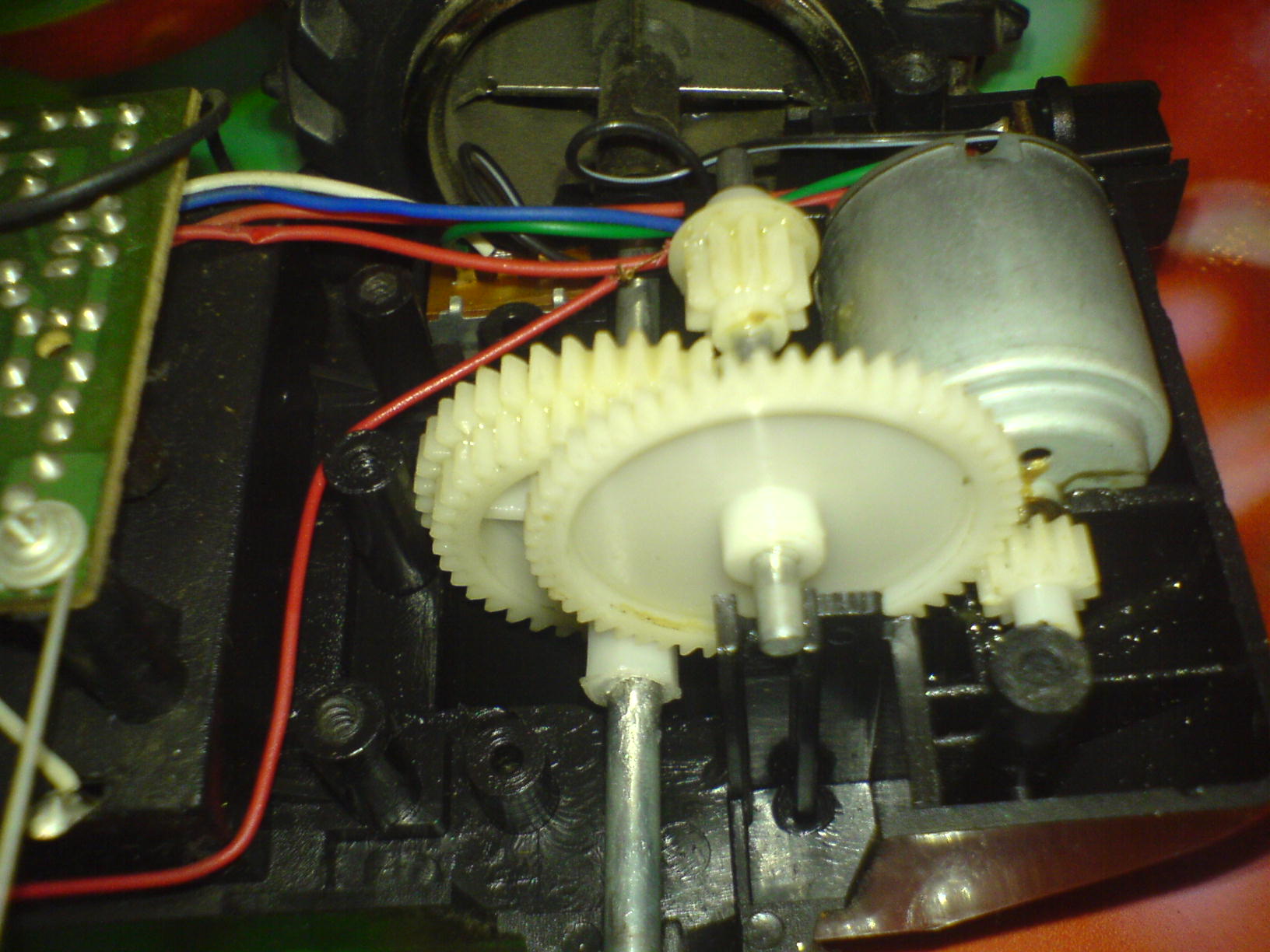

Задняя часть

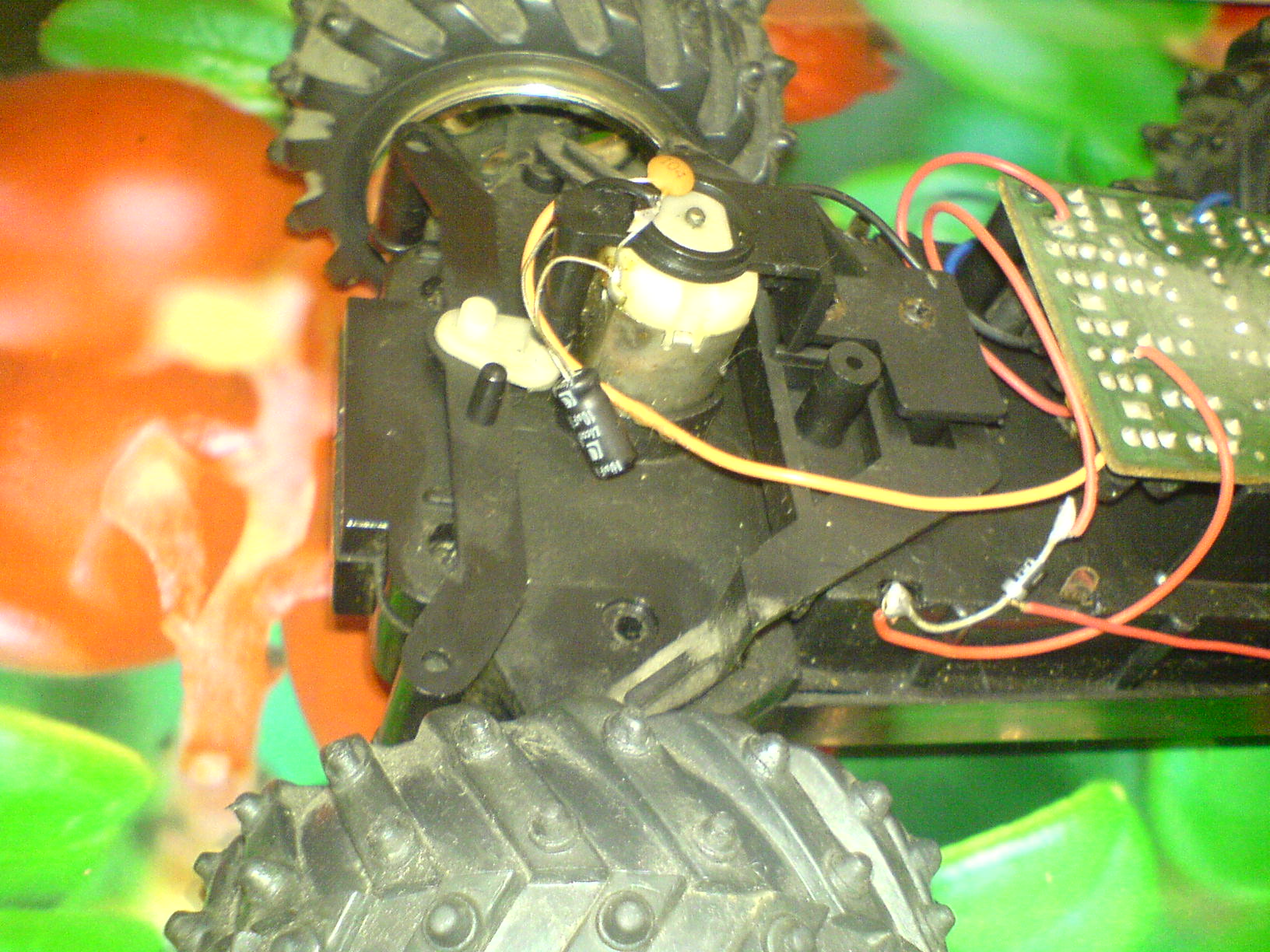

Передняя часть

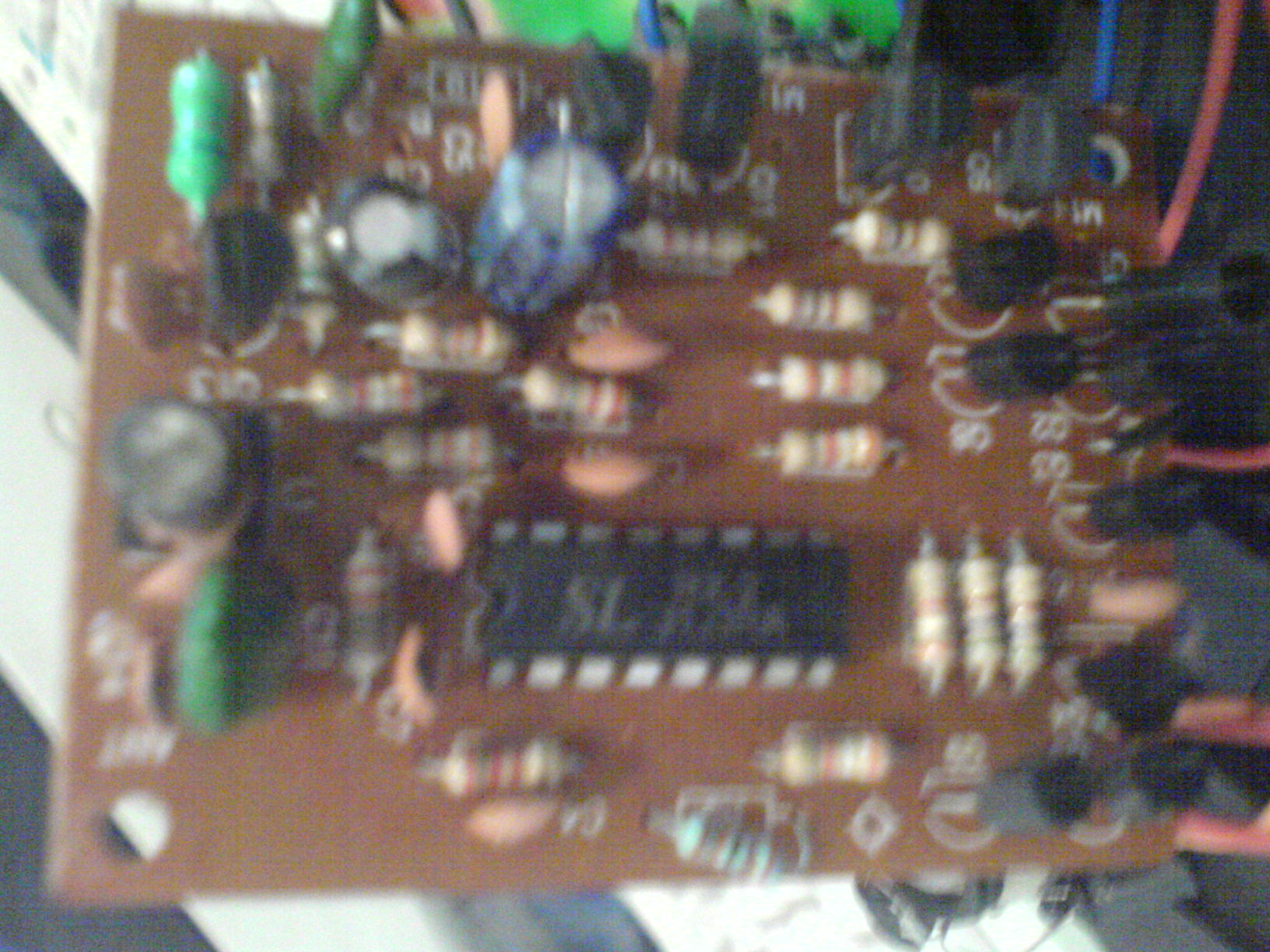

Плата

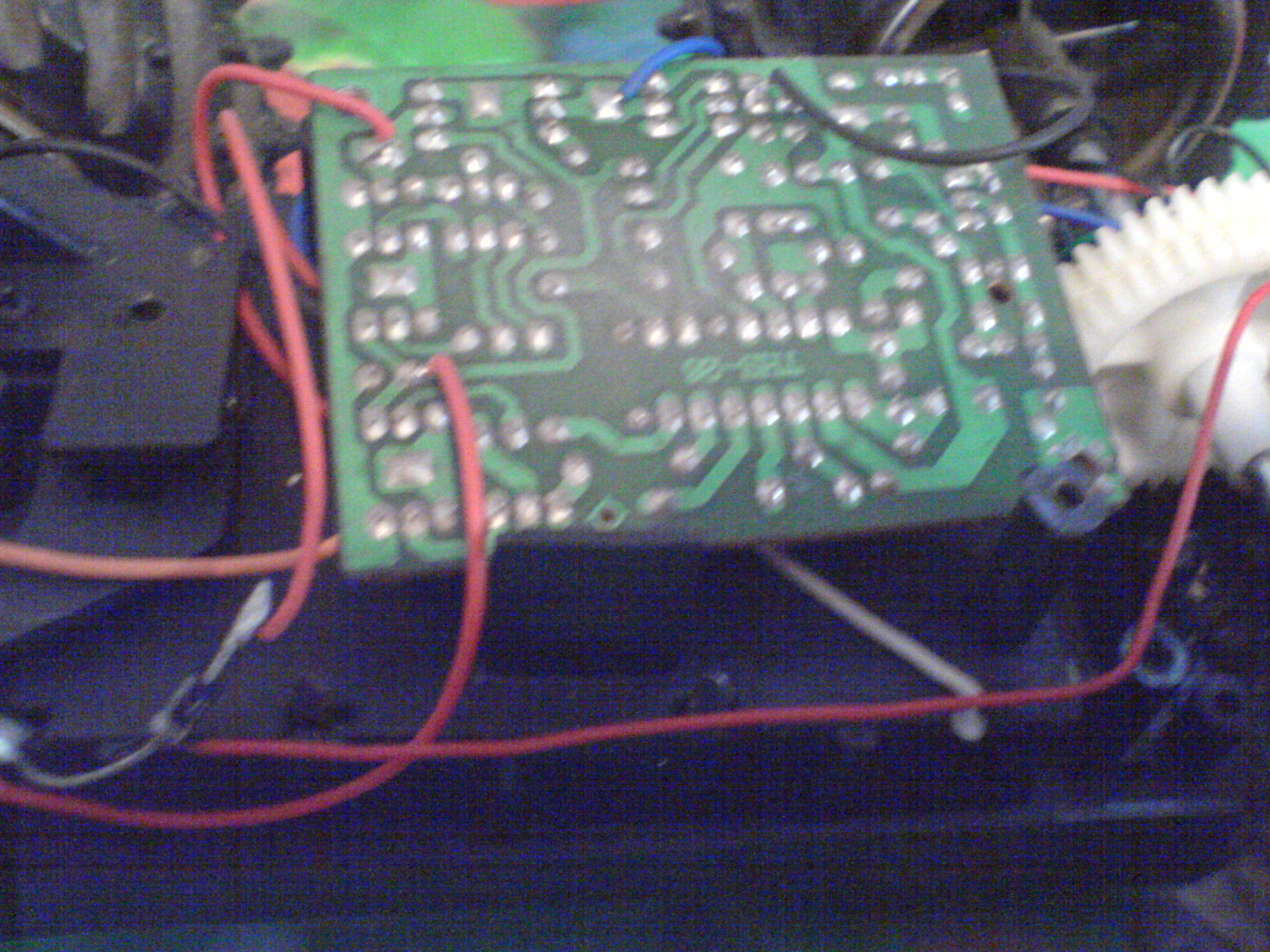

Перевёрнутая плата

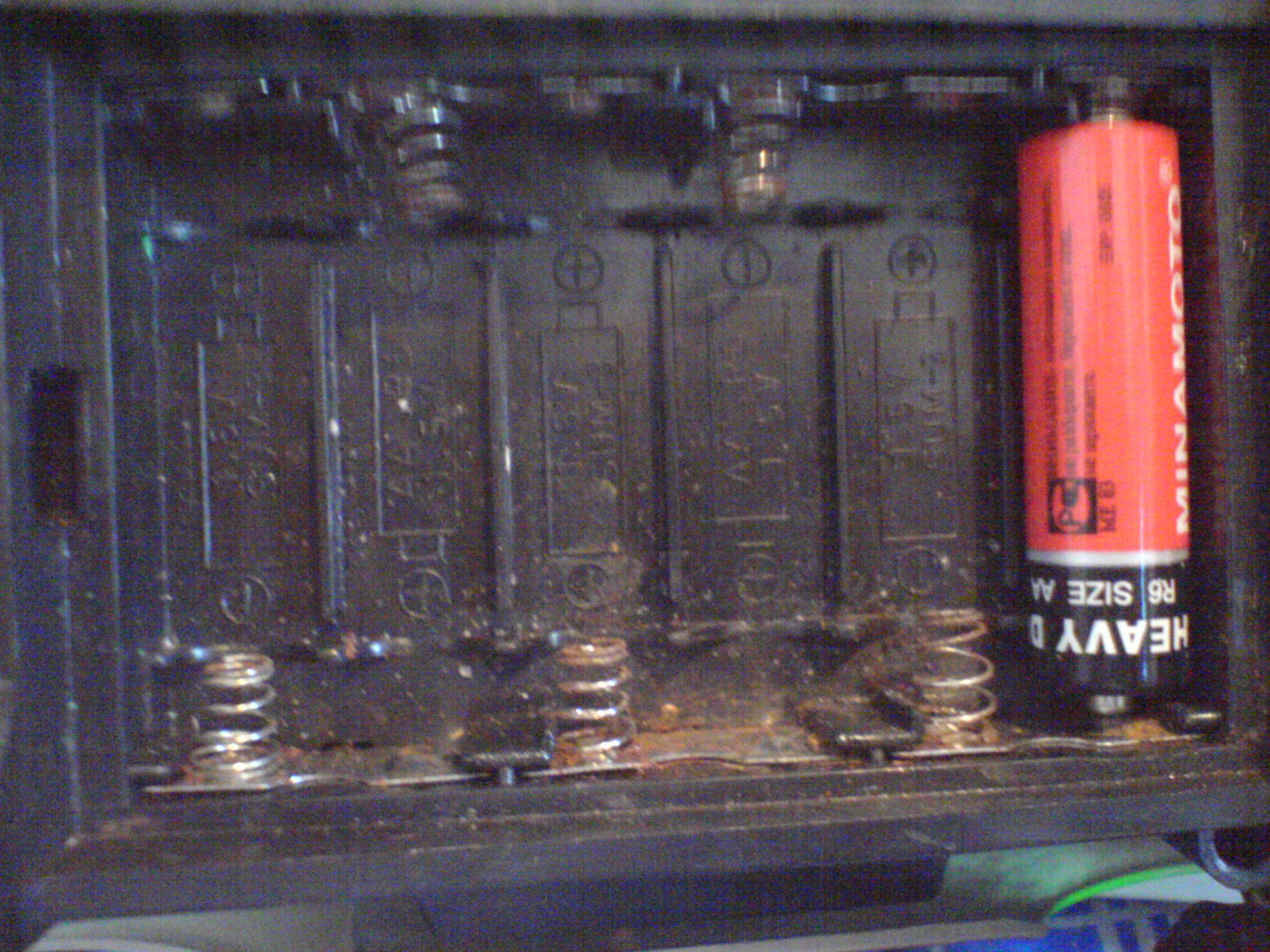

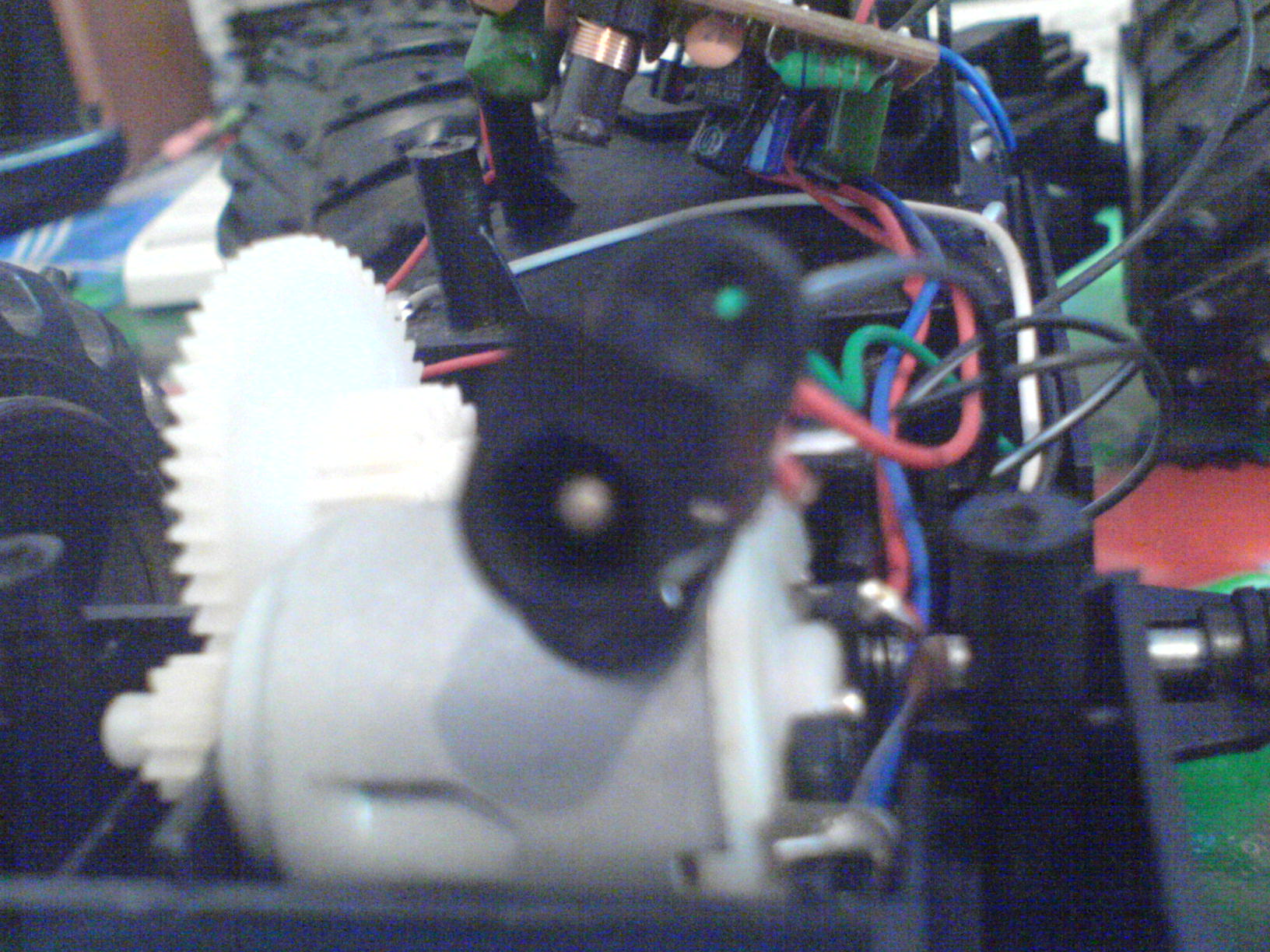

Это я не знаю зачем

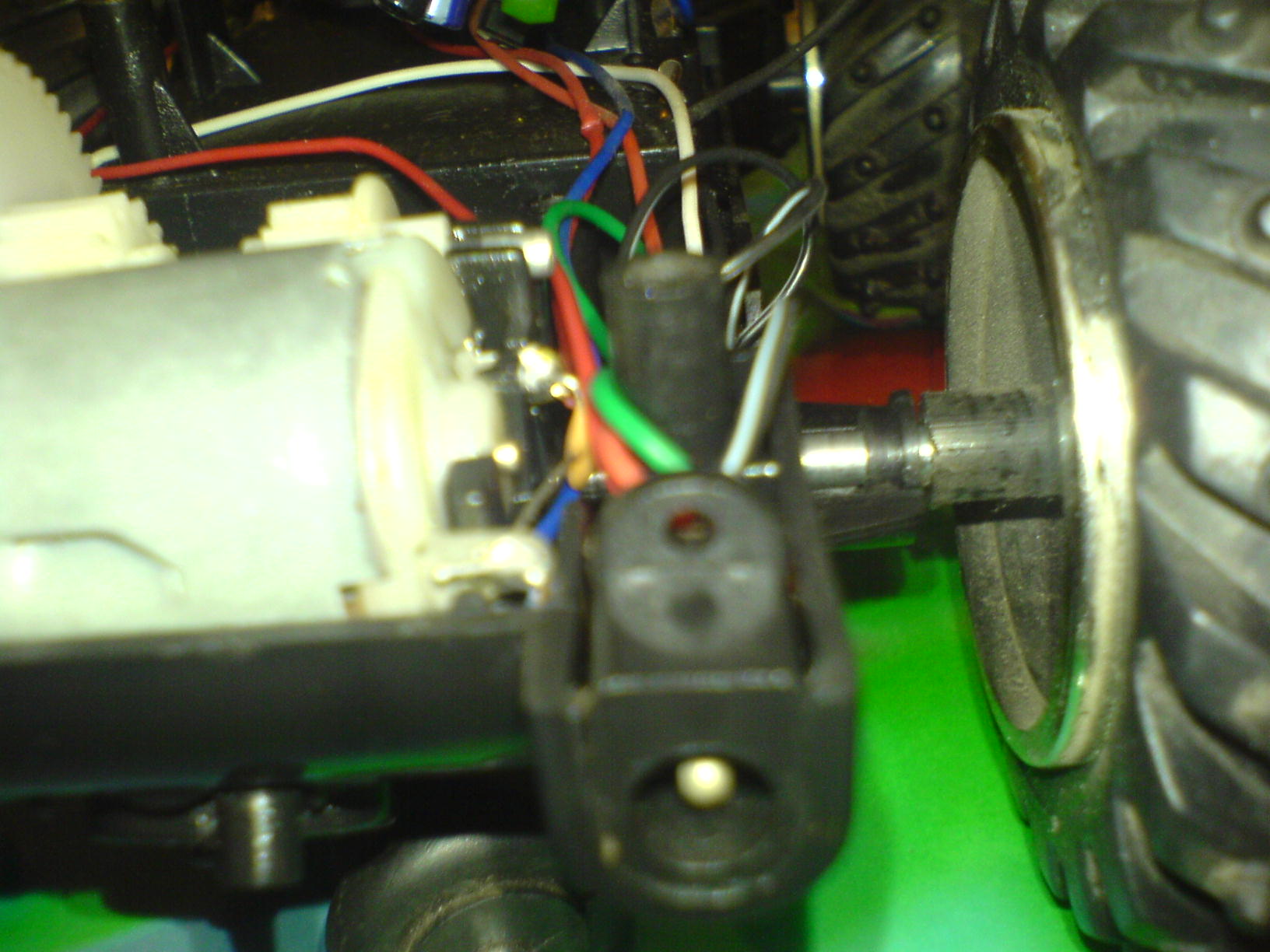

Оно же


Добавлено спустя 6 минут 49 секунд:
Когда машинка была целой, она очень сильно ела батарейки. Новых батареек хватало минут на 5. Это нормльно?
Аватара пользователя
macross

Сообщения: 13
Зарегистрирован: 01 авг 2010, 01:01

Re: Ремонт радиоуправляемой машинки

Сообщение Radist » 03 авг 2010, 13:55

Кстати, если моторчики целые и шестеренки не разлетелись - то на платформе можно автономного робота сделать. Это же интереснее радиоуправляемой игрушки. Будете делать и учиться. А играть машинкой с пульта - это только в детстве интересно, да и то недолго. Именно поэтому мы не делаем радиоуправляемые машинки.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR
