разные вопросы (второе изменённое название темы)

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: L293D

Сообщение Сергей » 13 июл 2010, 14:05

Мегаэлектроника очень хороший магазин, там обычно закупаюсь, большой каталог, каталог Терраэлектроники и также поставляют со Farnell.com
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: L293D

Сообщение олег001 » 13 июл 2010, 23:03

а почему вы пишете вместо Мегаэлектронника, Терраэлектроника? :wink:
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич

Re: L293D

Сообщение олег001 » 14 июл 2010, 10:05

в четверг поеду в мегаэлектронику. на её сайте есть вкладка фарнел. то есть в меге есть то, что в этой вкладке? объясните, плиз!!!
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич

Re: L293D

Сообщение cjA » 14 июл 2010, 19:25

олег001 писал(а):ну тогда плиз подскажите такой же большой магазин в питере. :oops:

угол таллинской и среднеохтинского, там они по 60д.
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: L293D

Сообщение Сергей » 14 июл 2010, 19:34

олег001 писал(а):а почему вы пишете вместо Мегаэлектронника, Терраэлектроника? :wink:

По сути это почти одно и то же
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: фотодиод (изменённое название темы)

Сообщение олег001 » 17 июл 2010, 12:24

всем приветы! ездил вчера в мегаэлектронику. купил для чего то фотодиод. подскажите как подключить к мотору!или хотя бы к лампочке! пожалуйста!!!
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич

Re: фотодиод (изменённое название темы)

Сообщение MegaBIZON » 17 июл 2010, 14:48

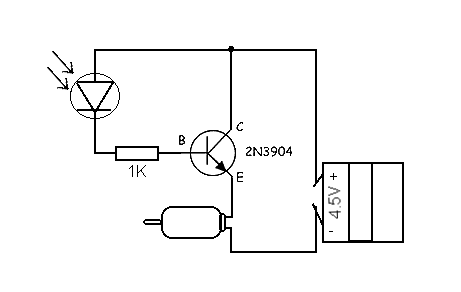

Попробуй так:
Вложения
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: фотодиод (изменённое название темы)

Сообщение олег001 » 17 июл 2010, 14:51

спс
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич

Re: фотодиод (изменённое название темы)

Сообщение blindman » 18 июл 2010, 09:36

А фотодиод разве не в обратной полярности надо включать?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: фотодиод (изменённое название темы)

Сообщение Michael_K » 18 июл 2010, 10:41

в обратной.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: фотодиод (изменённое название темы)

Сообщение MegaBIZON » 18 июл 2010, 11:01

А широкая сторона треугольника штоль не к плюсу? А, точно - фотодиод наоборот как-то ставится... А я-то его всегда неправильно оказывается рисовал!..
Извиняюсь за неграмотность :oops:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: фотодиод (изменённое название темы)

Сообщение Michael_K » 18 июл 2010, 11:21

Ну, если вы его так поставите, через него постоянно будет течь ток, и транзистор будет всегда открыт.

У фотодиода солнышко выбивает электроны в переходе на высокий энергетический уровень.
Из-за этого в частности растет ток _утечки_. То есть он начинает проводить немножко в обратном направлении. Кстати, резюк тут нафиг не нужен - не такие там токи, чтобы базу защищать.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: фотодиод (изменённое название темы)

Сообщение MegaBIZON » 18 июл 2010, 14:02

ну да мало ли. Без резистора транз почти постоянно открыт - от любого света срабатывает.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: разные вопросы (второе изменённое название темы)

Сообщение олег001 » 18 июл 2010, 21:50

Приветы. Я правильно понимаю, у фотодиода меняется сопротивление или что? :pardon: .
Далее следует механика. Потянет ли мотор от дворников нагрузку в 5 кг БЕЗ редукторов?
Извините за очень тупые вопросы, я новичёк.
---------------------------
Если Модераторам что то не нравится в этой теме (не там расположил и т.д.), то можете делать шо хотите. :beer:
олег001

Сообщения: 187
Зарегистрирован: 01 фев 2010, 21:16
Откуда: Cанкт Петербург
Skype: oleg9826
ФИО: Моисеев Олег Сергеевич

Re: разные вопросы (второе изменённое название темы)

Сообщение cjA » 19 июл 2010, 00:03

вот если за кончик дворника взять- то остановится, а если ближе к оси- то трудно остановить, пассатижами разве что, но это тоже, что увеличение рычага.
Зависит от твоей механики, можно и без редукторов коловоротов придумать, что человека поднимет.

"А, точно - фотодиод наоборот как-то ставится... А я-то его всегда неправильно оказывается рисовал!.. "
а зато кто-то их правильно припаивал, таквот в космос и летаем. :ROFL:

Ну и вопрос новичка:
-А-а-а! Так нагрузка только в коллектор включается? Или как хочешь, в эмитер тоже можно?

Добавлено спустя 2 минуты 12 секунд:
по большому счету у него так же от освещенности и падение напряжения меняется, так что можно и так. Для того MegaBIZON сопротивление и поставил. :)
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11
