Экономия ног

Сообщение d3xr » 08 июл 2010, 18:45

Такая задача: 4х разрядный 7сегментный индикатор (12ног), 3 светодиода (3ноги), 3 кнопки (3ноги). Итого: 18...
А в наличии имеется только 14 портов. Как можно не вылезая за рамки МК реализовать подобное?
И еще вопрос, можно ли вместо токоограничивающих резисторов использовать ШИМ? или нужно 13 резисторов?

Добавлено спустя 25 минут 40 секунд:
Можно на аналоговый вход повесить кнопки наверное.. Даже на 1 ногу, параллельно, и к каждой кнопке последовательно резисторы разных номиналов. МК будет считывать ток, при нажатии каждой кнопки он будет разный (одновременное нажатие исключаеся)

3 сьэкономили (если я прав), осталась одна!
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Экономия ног

Сообщение blindman » 08 июл 2010, 18:56

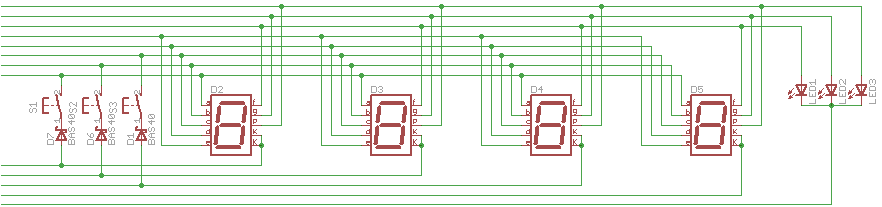

Токоограничительные резисторы не показаны. Можно отлавливать одновременные нажатия.

Добавлено спустя 5 минут 33 секунды:
С АЦП и тремя кнопками тоже можно одновременные нажатия, если правильно выбрать номиналы резисторов
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Экономия ног

Сообщение d3xr » 08 июл 2010, 20:12

Так получается что при зажигании (1,2,3) загораются загораются сегменты (f,g,p) при 0 на соответствующем катоде?..
Если не сложно объясните алгоритм в двух словах...
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Экономия ног

Сообщение blindman » 09 июл 2010, 03:06

Представь что 3 светодиода - это сегменты 5-го индикатора. Четырьмя как собирался управлять? С пятью точно так же.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Экономия ног

Сообщение d3xr » 09 июл 2010, 15:12

Все, дошло. Большое спасибо!
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань
